TNC 360
Aktuelle Information Nr. 8
1-3

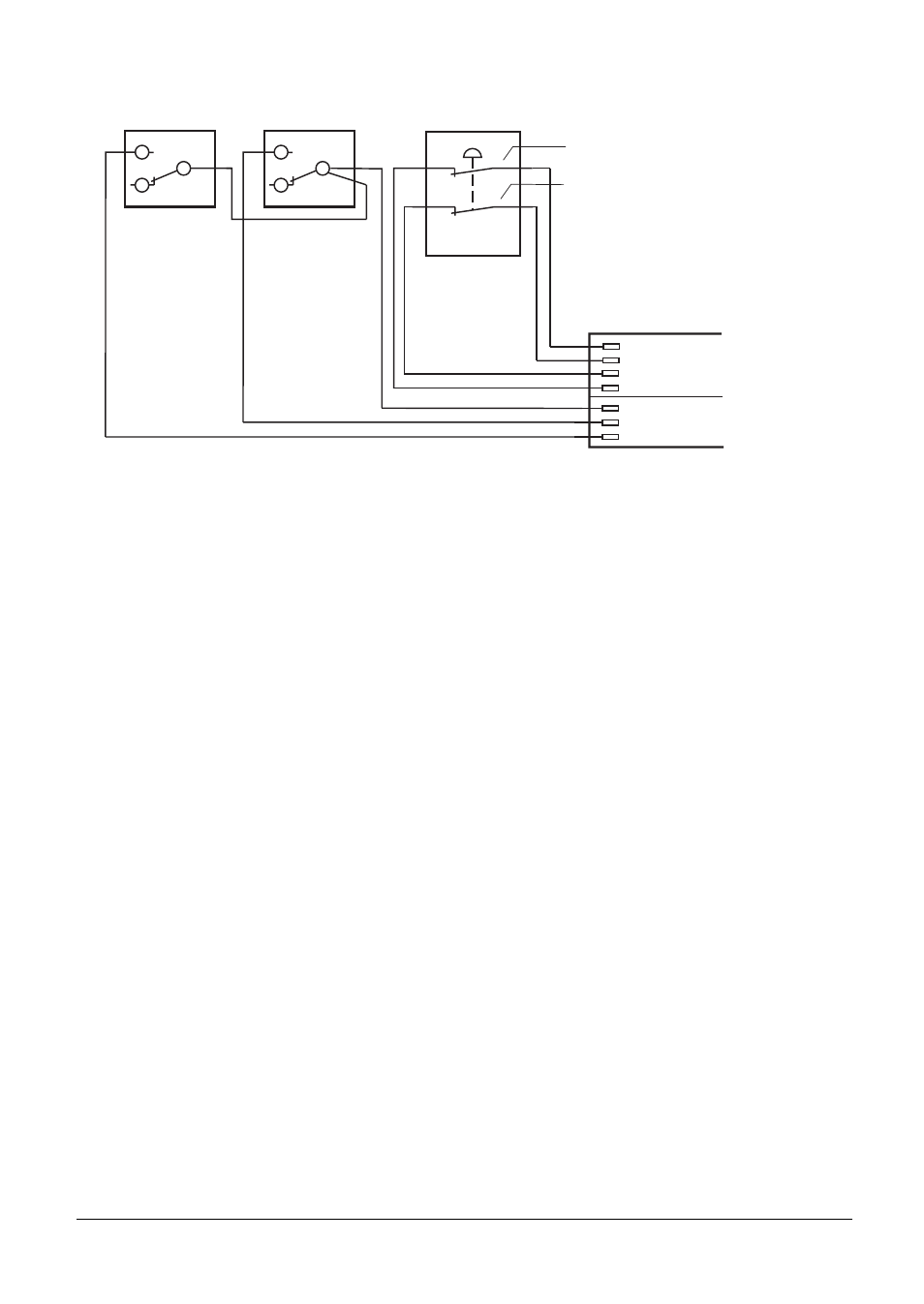

Interne Verdrahtung der Kontakte der Zustimmtasten und der NOT-AUS-Taste des HR 410:
1
1
2
2
NOT - AUS
Kontakt 2
Kontakt 1
Zustimmtaste 1
Kontakt 1
Kontakt 1
Kontakt 2
Kontakt 2
Kontakt 2
Kontakt 1
Kontakt 1+2
X2
X1
4
2
1
3
1
2
3
Kabeladapter
Zustimmtaste 2
•
Beim Einlesen von Maschinen-Parametern über die V.24-Schnittstelle können Kommentare
beginnend mit dem Zeichen „;“ oder „*“ sowohl am Zeilenanfang als auch hinter dem MP-Wert
eingelesen werden.
•
In dem Maschinen-Parameter MP5020 Bit 9 kann für den EXT-Modus festgelegt werden, ob die
Steuerung nach Empfang des Zeichens ETX das Zeichen EOT sendet oder nicht.
•
Die Fehlermeldung „ÜBERTRAGENER WERT FEHLERHAFT“ wird bei einem Timeout während
einer Übertragung auf der V.24-Schnittstelle angezeigt.
•
PLC-Modul 9036 erweitert
Mit dem Modul 9036 können Handrad-Unterteilungsfaktoren aller oder einzelner Achsen, und die
Werte für die Schrittmaßpositionierung aus der PLC in die NC übertragen werden.
Aufruf des Moduls:
PS B/W/D/K
Typ der PLC-Status-Information
PS B/W/D/K
PLC-Statuswert
CM 9036
PL B/W/D
Meldungen, die im STACK abgelegt werden:
0: PLC-Status-Information wurde übertragen
1: falscher Typ PLC-Status-Information
2: Übergebener PLC-Statuswert falsch
3: Schreiben gesperrt (z. B. durch MP)
Bei fehlerhafter Übertragung wird der Merker M3171 gesetzt.
