Basler Electric DGC-2020HD Benutzerhandbuch
Seite 100
90
9469375990 Rev B

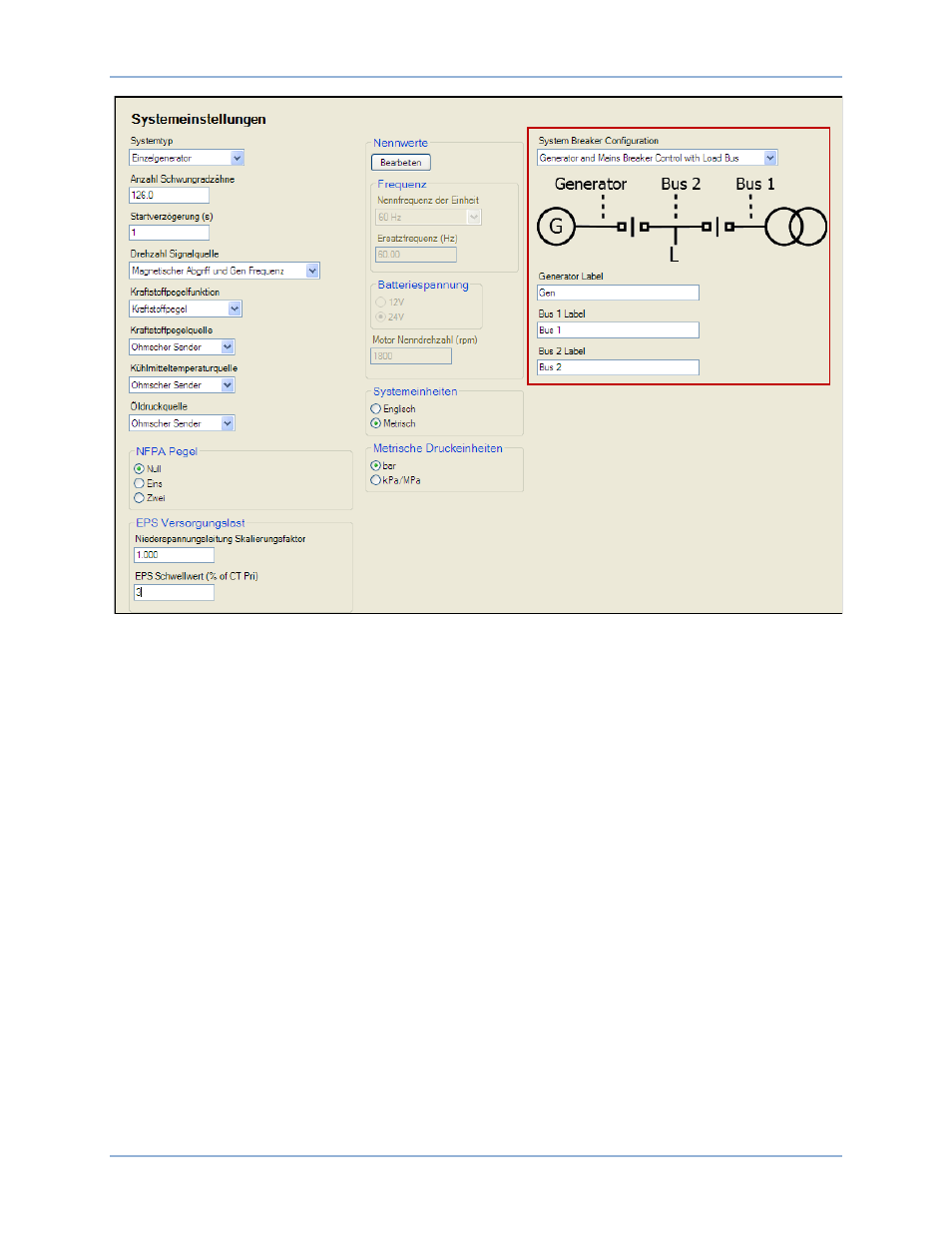

Abbildung 39. Einstellungs-Explorer, Systemparameter, Systemeinstellungen
Einstellungen Unterbrecher-Hardware
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Unterbrechermanagement, Unterbrecher
Hardware
Vordere Schalttafel Navigationspfad: Einstellungs-Explorer > Unterbrechermanagement >
Unterbrecher Hardware
Es werden Unterbrecherschalter unterstützt, die über impulsgesteuerte oder gehaltene Eingänge
gesteuert werden. Es werden separate Einstellungen für die Öffnen- und Schließimpulsbreiten jedes
Unterbrechers zur Verfügung gestellt, sowie eine Übergangsverzögerung. Während der
Übergangsverzögerung werden Öffnen oder Schließen Ausgaben entfernt, damit alle
Unterbrecherverriegelungen zurückgesetzt werden können, bevor eine erneute Öffnen oder Schließen
Ausgabe initialisiert wird.
Bei einer Synchronisation des Generators mit dem Bus (nur im vorausschauenden Modus) verwendet der
DGC-2020HD die Schließzeit des Unterbrechers, um den optimalen Zeitpunkt für das Schließen des
Unterbrechers zu berechnen.
Wird ein Schließbefehl gesendet, überwacht der DECS-2020HD den Status des Unterbrechers und
meldet einen Unterbrecherausfall, wenn der Unterbrecher nicht innerhalb der Zeitspanne schließt, die
durch die Unterbrecherausfall Warteverzögerung definiert wird. Dieser Parameter wird normalerweise so
eingestellt, dass er länger als das Doppelte der Unterbrecherschließzeit beträgt.
Die Einstellung für die Unterbrecherausfall Ausgangskonfiguration bestimmt, ob der
Unterbrecherausgang während 'Unterbrecher öffnen fehlgeschlagen' oder 'Unterbrecher schließen
fehlgeschlagen' Voralarmbedingungen entfernt oder gehalten wird.
Nachdem ein Unterbrecher öffnen oder schließen fehlgeschlagen auftritt, kann der DGC-2020HD
versuchen, den Unterbrecher für eine vordefinierte Anzahl von Versuchen erneut zu öffnen oder zu
Unterbrechermanagement
DGC-2020HD
