Sync Ausfall Verzögerung – Die Sync Ausfall Verzögerung ist die maximale Zeit, für die die
Synchronisation auftreten darf. Wenn die Sync Ausfall Verzögerung abläuft, bevor ein
Schließen des Unterbrechers eintritt, wird ein Sync Ausfall Voralarm gemeldet, aber der
Synchronisator arbeitet weiter, um zu ermöglichen, dass der Unterbrecher manuell
geschlossen werden kann, wenn dies notwendig ist. Die Sync Ausfall Verzögerung sollte so
eingestellt werden, dass genügend Zeit bleibt, damit Synchronisation und
Unterbrecherschließvorgang durchgeführt werden können.
h.
Gen Frequenz > Bus Frequenz – Aktivieren Sie bei Bedarf Gen Frequenz > Bus Frequenz.
Eine Aktivierung von Gen Frequenz > Bus Frequenz erzwingt, dass die kW aus dem
Generator geleitet werden, wenn der Unterbrecher geschlossen wird.
i.
Gen Spannung > Busspannung – Aktivieren Sie bei Bedarf Gen Spannung > Busspannung.
Eine Aktivierung von Gen Spannung > Busspannung stellt sicher, dass VAr aus dem
Generator hinaus fließen, wenn der Unterbrecher geschlossen wird.
8.
Öffnen Sie das Einstellungsfenster für AVR Vorspannungssteuerung im Einstellungs-Explorer unter
Einstellungen Vorspannungssteuerung. Wählen Sie entweder Kontakt oder Analog als Ausgangstyp
für die Vorspannungssteuerung. Siehe Abbildung 53.
a.
Kontakt Vorspannungssteuerung Ausgangstyp. Wählen Sie entweder Kontinuierlich oder
Proportional als Ausgangstyp für die Vorspannungssteuerung.
b.
Analog Vorspannungssteuerung Ausgangstyp. Wird dies ausgewählt, ist es außerdem
erforderlich, die Verstärkungen und Schleifenverstärkungen der PID Controller für die
Spannung einzugeben. Diese Einstellungen können so angepasst werden, dass die
gewünschte Reaktion vom Spannungsregler erreicht wird. Prozeduren zur
Controllerabstimmung finden Sie im Kapitel Abstimmung PID Einstellungen.

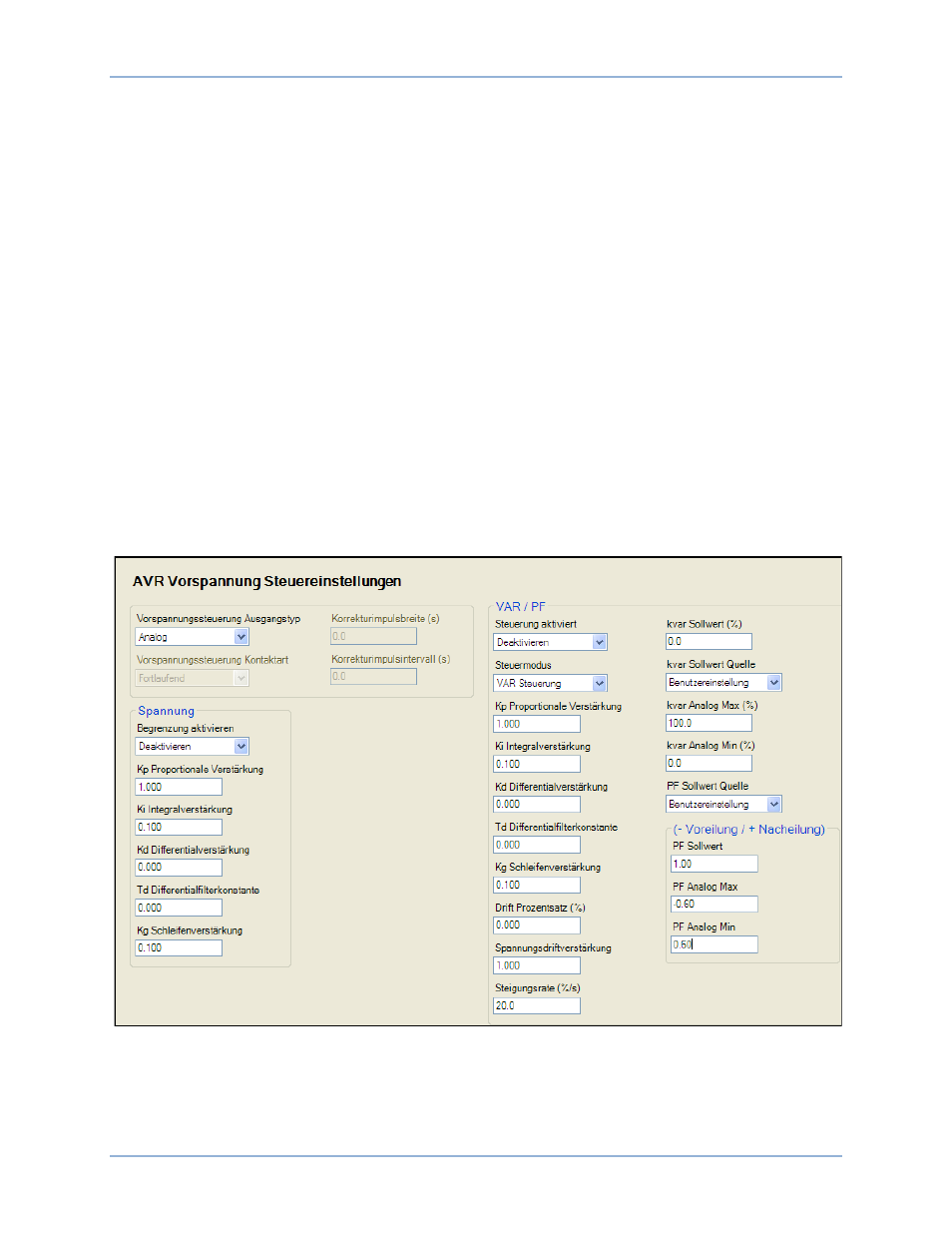

Abbildung 53. Einstellungs-Explorer, Einstellungen Vorspannungssteuerung, Einstellungen AVR
Vorspannungssteuerung
9.
Öffnen Sie das Einstellungsfenster für Regler Vorspannungssteuerung im Einstellungs-Explorer unter
Einstellungen Vorspannungssteuerung. Die Parameter für die Regler Vorspannungssteuerung sind
ähnlich denen der AVR Vorspannungssteuerung und werden auf ähnliche Weise eingestellt. Folgen
Sie den gleichen Schritten, wie für die Einrichtung der AVR Vorspannungssteuerung.
