116 9469375990 Rev B

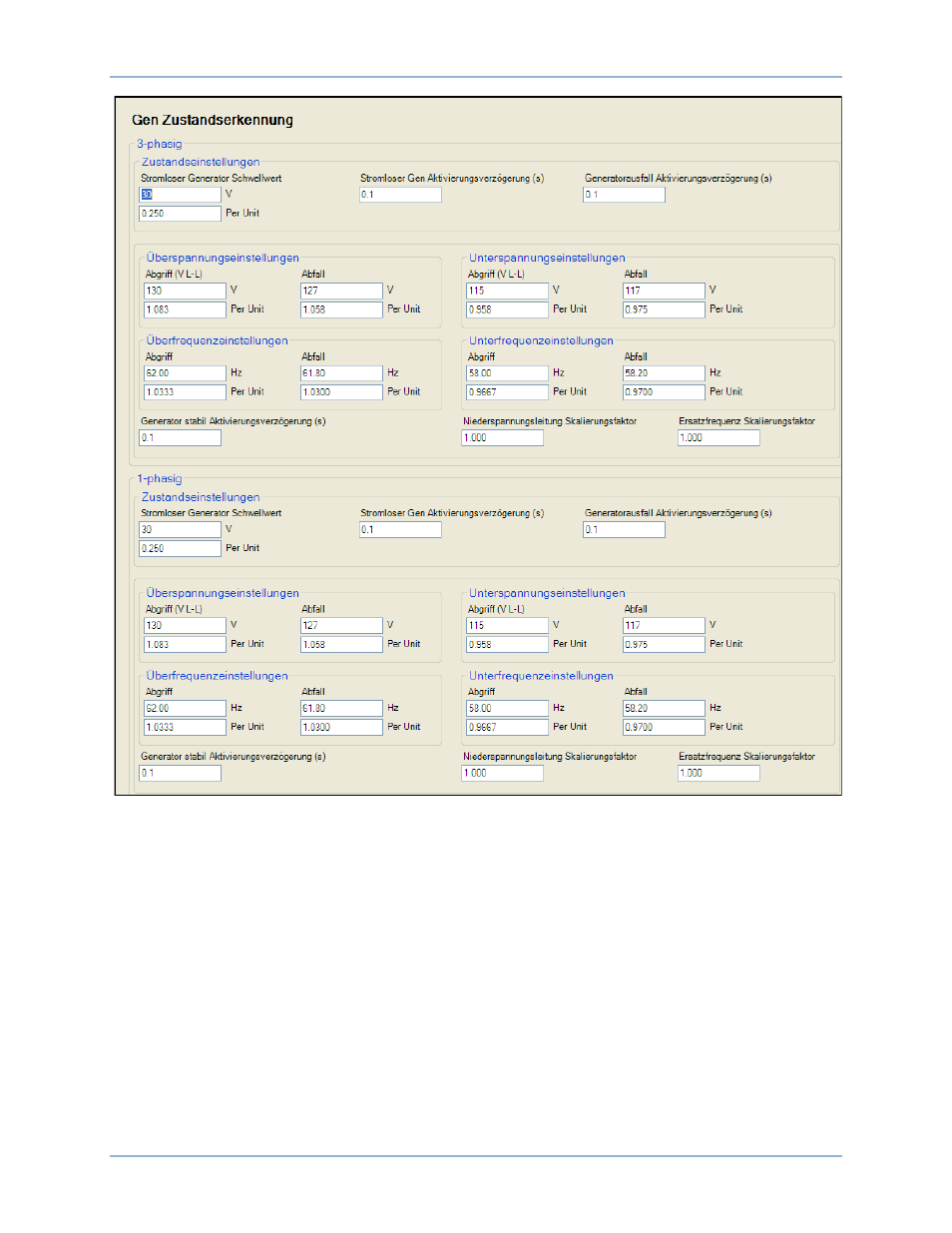

Abbildung 51. Einstellungs-Explorer, Unterbrechermanagement, Buszustandserkennung, Gen
Zustandserkennung
Gen Zustandserkennung
Wenn die Generatorbusspannung für die Dauer der Aktivierungsverzögerung unter den Gen stromlos
Schwellwert fällt, wird der Generatorbus als "stromlos" angesehen.
Vier Schwellwerte bestimmen einen stabilen Generatorbus. Diese bestehen aus Überspannung,
Unterspannung, Überfrequenz und Unterfrequenz. Jeder Buszustand (stromlos, ausgefallen oder
stabil) verfügt über eine Aktivierungsverzögerung. Wenn die Generatorbusspannung und -frequenz
für die Dauer der entsprechenden Aktivierungsverzögerung innerhalb der Schwellwerte bleiben, wird
der Generatorbus als "stabil" angesehen. Ansonsten wird er als "ausgefallen" angesehen. Wenn sich
Spannung und Frequenz für die Dauer der 'Gen ausgefallen Aktivierungsverzögerung' außerhalb des
stabilen Bereiches befinden, wird der Generator als "ausgefallen" angesehen".
7. Öffnen Sie das Synchronisatorfenster im Einstellungs-Explorer unter Unterbrechermanagement.
Siehe Abbildung 52.
Synchronisator DGC-2020HD
