243

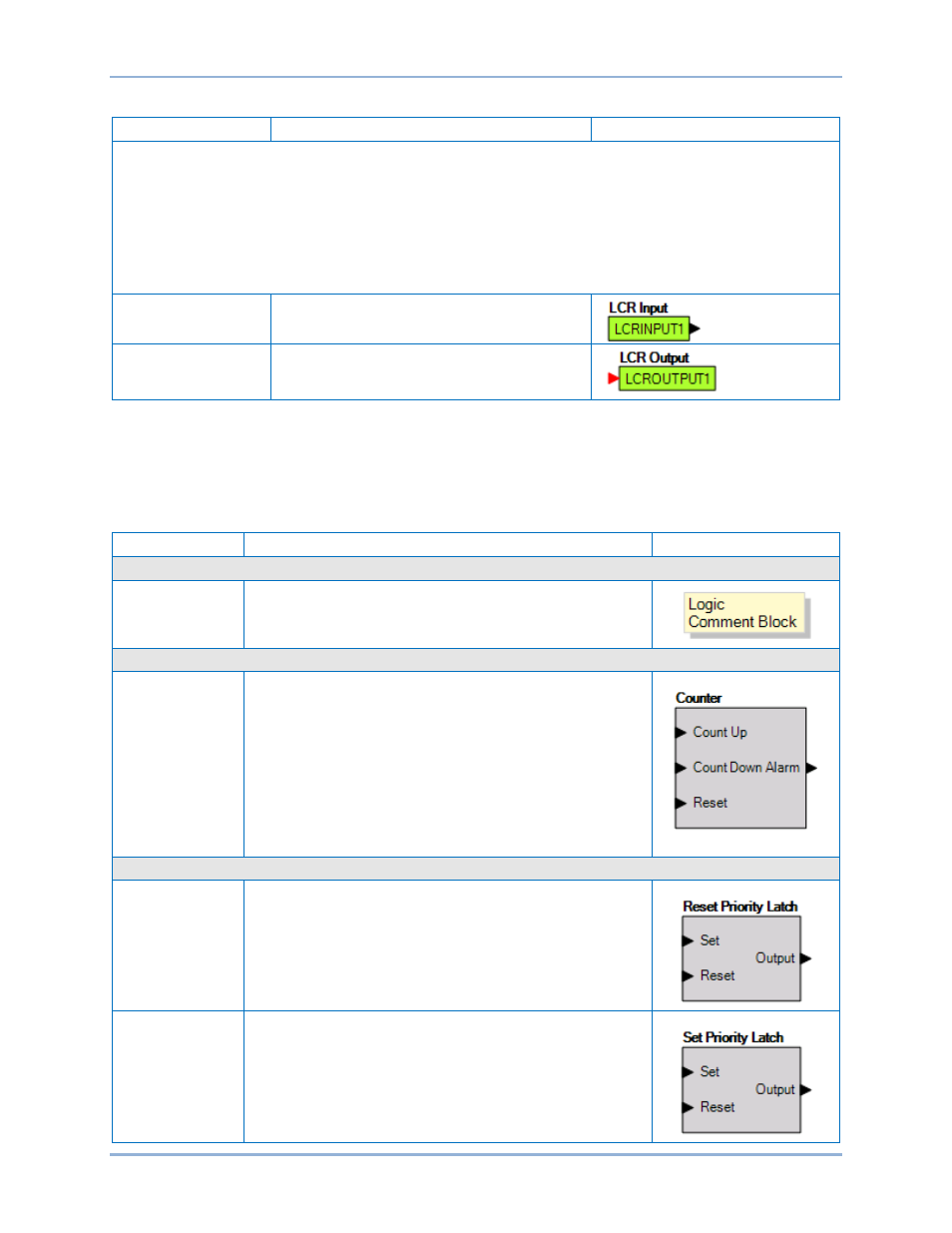

Tabelle 62. E/A Gruppe, Logiksteuerrelais
Name
Beschreibung
Symbol
Die Logiksteuerrelais (LCR) bestehen aus LCR Ausgängen und LCR Eingängen. Der Ausgang kann dazu
verwendet werden, das "Ausgang" -Ende eines Logiknetzes abzuschließen und dann den entsprechenden
Eingang als Eingang zu einer Logikstruktur an einer anderen Stelle des Logikschemas zu verwenden. Wenn ein
bestimmter LCR Ausgang wahr ist, ist auch der entsprechende LCR Eingang wahr. In anderen Worten, wenn LCR
Ausgang N (N ist eine Zahl zwischen 1 und 16) wahr wird, dann ist LCR Eingang N auch wahr.
Wenn Sie den Fehler "zu viele Logikebenen" beim Aufbau eines Logiknetzwerkes erhalten, können LCR
Ausgänge und Eingänge als Lösung für dieses Problem verwendet werden. Platzieren Sie einen LCR Ausgang an
das Ende eines Teils des logischen Netzwerkes und verwenden Sie dann den entsprechenden LCR Eingang, um
weitere Logik aufzubauen - was vorher nicht möglich war.
Eingang 1-16
Siehe oben stehende Beschreibung.
Ausgang 1-16
Siehe oben stehende Beschreibung.
Komponenten
Diese Gruppe enthält Kommentarblöcke, Verriegelungen, Logikzähler, Logikgatter sowie Abgriff- und
Abfall-Zeitgeber. Tabelle 63 listet die Namen und Beschreibungen der Objekte in der Gruppe
Komponenten auf.
Tabelle 63. Komponentengruppe, Namen und Beschreibungen
Name
Beschreibung
Symbol
Kommentarblöcke
Kommentarblock
Der Logik-Kommentarblock wird verwendet, um Notizen in der
Logik zu platzieren.
Zähler
Zähler
Ein Logikzähler erzeugt einen wahren Alarmausgang, wenn
die abgelaufene Zählung größer oder gleich der Einstellung für
den Auslösezähler ist, nachdem ein FALSCH zu WAHR
Übergang am 'Count Up' Eingang der verknüpften Logik
auftritt. Eine positive Flanke am Reset Eingang wird den
Zähler zurücksetzen. Der Zählwert wird jedes Mal um 1
reduziert, wenn am 'Count Down' Eingang ein FALSCH zu
WAHR Übergang auftritt. Doppelklicken oder klicken Sie mit
rechts auf den Logikzähler, um aus den Zählern 1 bis 8
auszuwählen.
Verriegelungen
Verriegelung mit
Reset Priorität
Die Verriegelung wird gesetzt, wenn der Set Eingang wahr ist
und der Reset Eingang falsch. Die Verriegelung wird gelöscht,
wenn der Reset Eingang wahr ist.
Verriegelung mit
Set Priorität
Die Verriegelung wird gesetzt, wenn der Set Eingang wahr ist.
Die Verriegelung wird gelöscht, wenn der Set Eingang falsch
ist und der Reset Eingang wahr.
