Beispiel 2 - AND Gatter Verbindungen

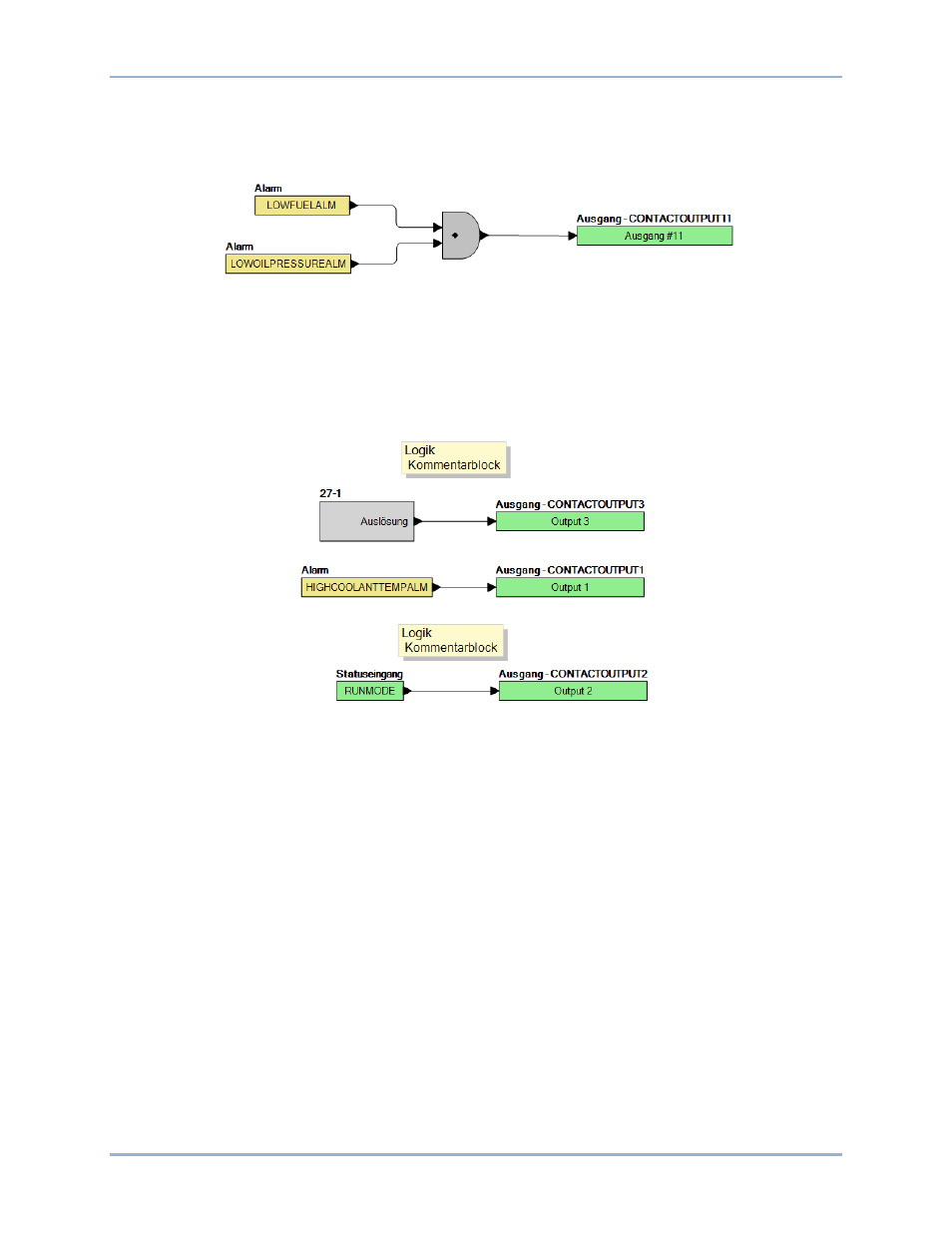

Abbildung 151 zeigt eine typische AND Gatter Verbindung. In diesem wird Ausgang 11 aktiv, wenn der
Kraftstoffpegel niedrig Alarm UND der Öldruck niedrig Alarm wahr sind.
Abbildung 151. Beispiel 2 – AND Gatter Verbindungen
Beispiel 3 - Mehrere Logikverbindungen
In diesem Beispiel gibt es zwei Kommentarfelder, die in einem Logikschema platziert werden können.
Klicken Sie doppelt auf eine Kommentarbox, um den darin enthaltenen Text zu ändern. Ausgang 3 wird
wahr, wenn 27AUSL wahr ist. Ausgang 1 wird wahr, wenn Hohe Kühlmitteltemperatur wahr ist. Ausgang
2 wird wahr, wenn der DGC-2020HD im ARBEIT Modus ist (ARBEIT Modus wahr). Siehe Abbildung 152.
Abbildung 152. Beispiel 3 – Mehrere Logikverbindungen
