Basler Electric DGC-2020HD Benutzerhandbuch
Seite 135
9469375990 Rev B
125

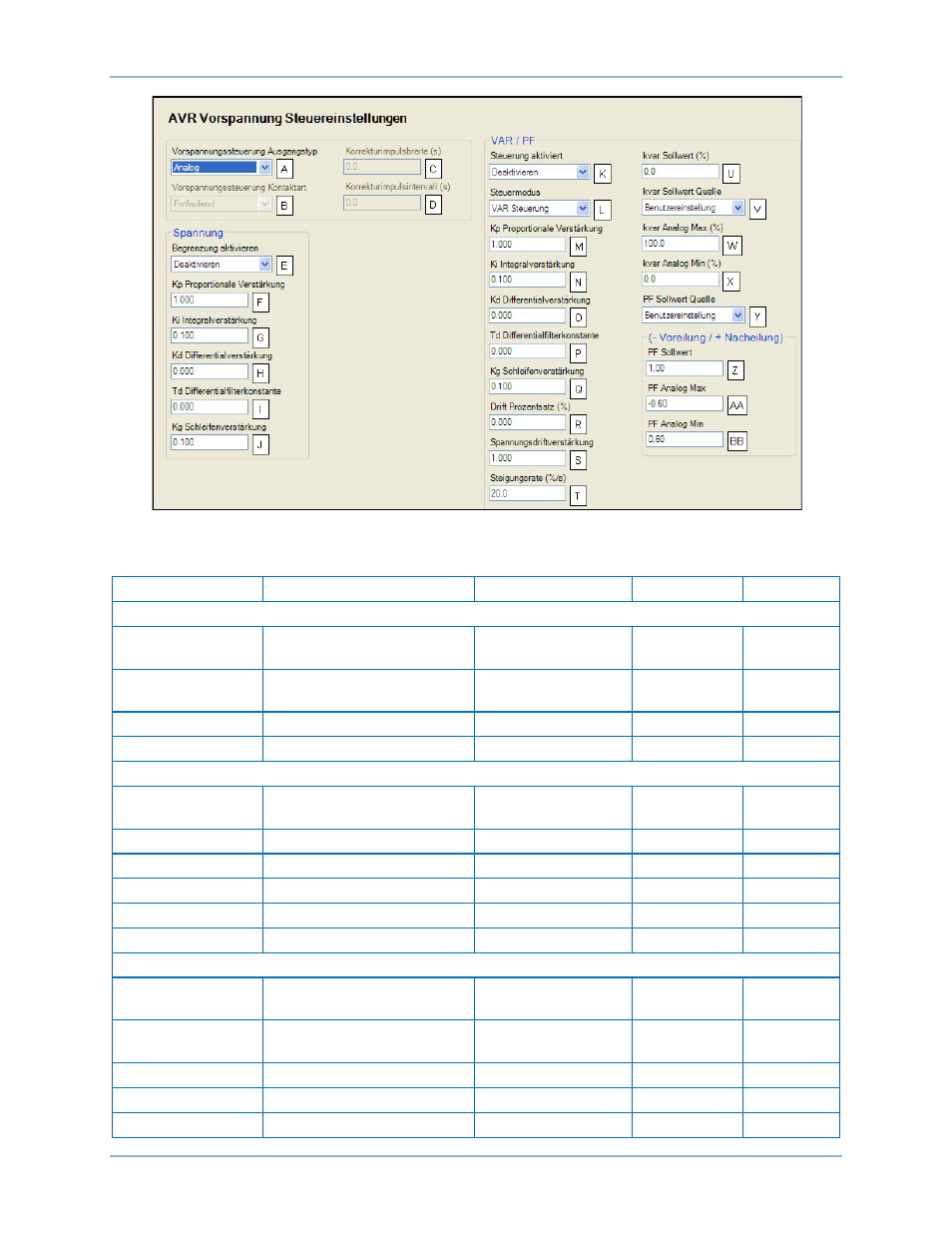

Abbildung 59. Einstellungs-Explorer, Einstellungen Vorspannungssteuerung, Einstellungen AVR
Vorspannungssteuerung
Tabelle 37. Einstellungen für AVR Vorspannungsteuerung
Positionsanzeiger
Einstellung
Bereich
Schrittweite
Einheit
Bedienfeldeinstellungen
A
Vorspannungssteuerung
Ausgangstyp
Kontakt oder
Analog
n.z.
n.z.
B
Vorspannungssteuerung
Kontaktart
Proportional oder
kontinuierlich
n.z.
n.z.
C
Korrekturimpulsbreite
0 bis 99,9
0,1
Sekunden
D
Korrekturimpulsintervall
0 bis 99,9
0,1
Sekunden
Spannungseinstellungen
E
Begrenzung aktivieren
deaktivieren oder
aktivieren
n.z.
n.z.
F
Kp Proportionalverstärkung
0 bis 1.000
0,001
n.z.
G
Ki Integralverstärkung
0 bis 1.000
0,001
n.z.
H
Kd Differentialverstärkung
0 bis 1.000
0,001
n.z.
I
Td Differentialfilterkonstante
0 bis 1
0,001
n.z.
J
Kg Schleifenverstärkung
0 bis 1.000
0,001
n.z.
VAr/PF Einstellungen
K
Steuerung aktiviert
deaktivieren oder
aktivieren
n.z.
n.z.
L
Steuermodus
VAr Steuerung oder
PF Steuerung
n.z.
n.z.
M
Kp Proportionalverstärkung
0 bis 1.000
0,001
n.z.
N
Ki Integralverstärkung
0 bis 1.000
0,001
n.z.
O
Kd Differentialverstärkung
0 bis 1.000
0,001
n.z.
DGC-2020HD
Vorspannungssteuerung
