Elemente
Diese Gruppe enthält Schutz- und Steuerelemente.
Tabelle 64 listet die Namen und Beschreibungen der Elemente in der Elemente Gruppe auf.

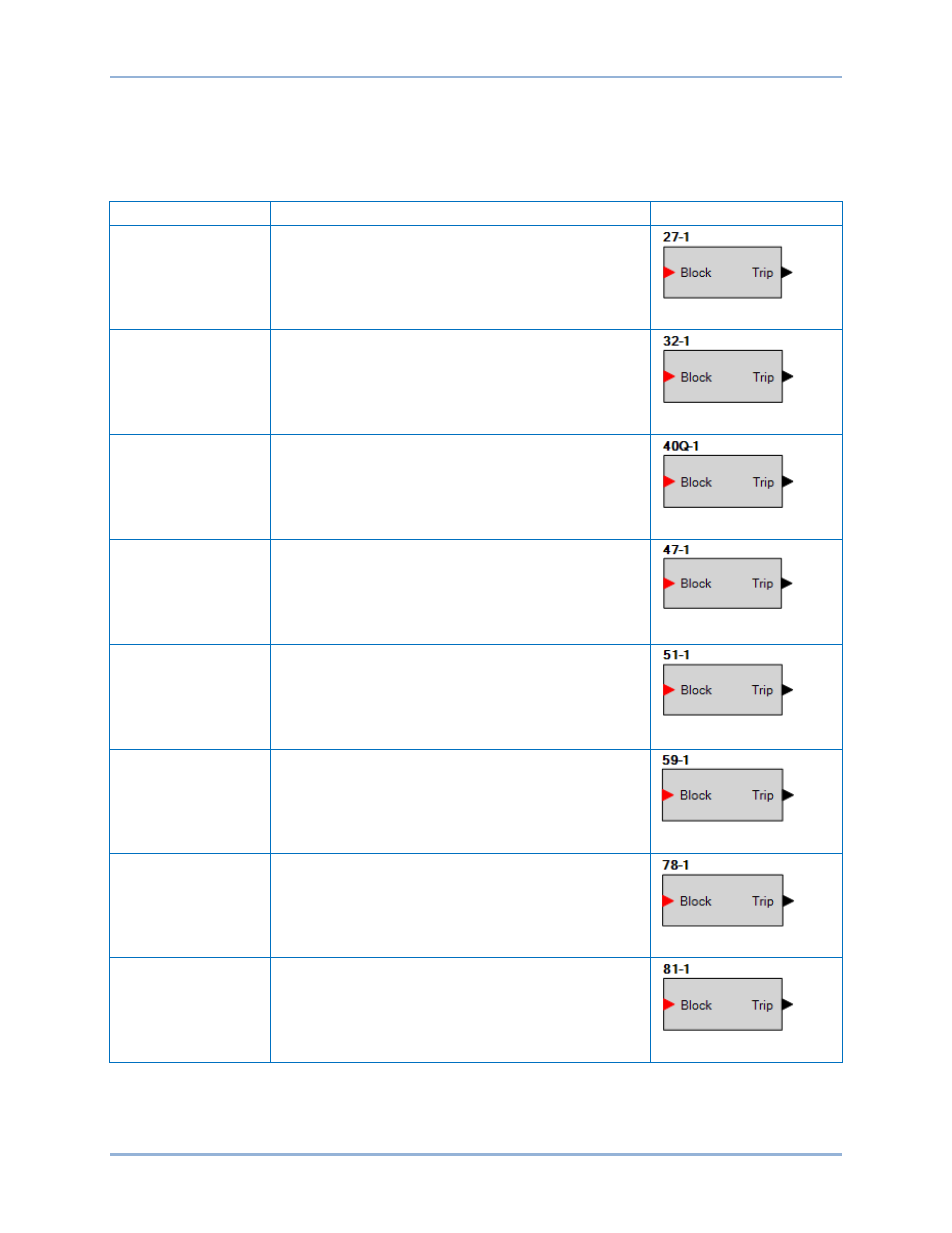

Tabelle 64. Elementgruppe, Namen und Beschreibungen
Name
Beschreibung
Symbol
27-x
Wenn der Blockeingang WAHR ist, ist das 27-x Element
deaktiviert.
Der Auslöseausgang ist WAHR, wenn sich das 27-x
Unterspannungselement im Auslösezustand befindet.
Verbinden Sie dieses Element mit einem anderen
Logikblockeingang.
32-x
Wenn der Blockeingang WAHR ist, ist das 32-x Element
deaktiviert.
Der Auslöseausgang ist WAHR, wenn sich das 32-x
Leistungselement im Auslösezustand befindet. Verbinden
Sie dieses Element mit einem anderen
Logikblockeingang.
40Q-x
Wenn der Blockeingang WAHR ist, ist das 40Q-x Element
deaktiviert.
Der Auslöseausgang ist WAHR, wenn sich das Element
40Q-x Erregungsverlust im Auslösezustand befindet.
Verbinden Sie dieses Element mit einem anderen
Logikblockeingang.
47-x
Wenn der Blockeingang WAHR ist, ist das 47-x Element
deaktiviert.
Der Auslöseausgang ist WAHR, wenn sich das Element
47-x Phasenungleichgewicht im Auslösezustand befindet.
Verbinden Sie dieses Element mit einem anderen
Logikblockeingang.
51-x
Wenn der Blockeingang WAHR ist, ist das 51-x Element
deaktiviert.
Der Auslöseausgang ist WAHR, wenn sich das 51-x
Überstromelement im Auslösezustand befindet.
Verbinden Sie dieses Element mit einem anderen
Logikblockeingang.
59-x
Wenn der Blockeingang WAHR ist, ist das 59-x Element
deaktiviert.
Der Auslöseausgang ist WAHR, wenn sich das 59-x
Überspannungselement im Auslösezustand befindet.
Verbinden Sie dieses Element mit einem anderen
Logikblockeingang.
78-x
Wenn der Blockeingang WAHR ist, ist das 78-x Element
deaktiviert.
Der Auslöseausgang ist WAHR, wenn sich das Element
78-x Vektorverschiebung im Auslösezustand befindet.
Verbinden Sie dieses Element mit einem anderen
Logikblockeingang.
81-x
Wenn der Blockeingang WAHR ist, ist das 81-x Element
deaktiviert.
Der Auslöseausgang ist WAHR, wenn sich das 81-x
Frequenzelement im Auslösezustand befindet. Verbinden
Sie dieses Element mit einem anderen
Logikblockeingang.
