kann in BESTlogicPlus mit anderen Logikelementen oder einem physikalischen Relaisausgang verknüpft
werden, um den Zustand zu melden oder Korrekturmaßnahmen einzuleiten.
Wenn der Abgriffzustand abklingt, bevor die Aktivierungsverzögerung des Elements abläuft, wird der
Zeitgeber zurückgesetzt, es werden keine Korrekturmaßnahmen eingeleitet und das Element wird wieder
für weiteres Auftreten von Frequenz ROC scharf gestellt.
Alarmkonfiguration
Der Benutzer kann einstellen, ob eine Frequenzänderungsratenmeldung einen Voralarm (Warnung) oder
einen Alarm (Abschaltung) auslöst. Sie kann vom Benutzer auch dafür konfiguriert werden, einen
programmierbaren Ausgang zu schließen.
Der Elementstatus steht der programmierbaren Logik von BESTlogicPlus zur Verfügung, wenn "Nur
Status" ausgewählt wurde.
Netzunterbrecher oder Generatorunterbrecher bei Auslösung öffnen
Wenn Netzunterbrecher bei Auslösung öffnen aktiviert ist, wird der DGC-2020HD den Netzunterbrecher
auffordern zu öffnen, wenn eine 81 Auslösung gemeldet wird. Wenn Gen Unterbrecher bei Auslösung
öffnen aktiviert ist, wird der DGC-2020HD den Generatorunterbrecher auffordern zu öffnen, wenn eine 81
Auslösung gemeldet wird.
Sperrspannung
Die Einstellung für die Sperrspannung blockiert die Arbeit des Frequenzänderungsratenelements
während Unterspannungsbedingungen, die während des Hochfahrens des Systems auftreten könnten.
Logikverknüpfungen
Die Logikverknüpfungen für Frequenzelemente werden im Fenster BESTCOMSPlus von BESTlogicPlus
vorgenommen. Der Frequenzelement Logikblock wird in Abbildung 75 gezeigt. Wenn der Blockeingang
WAHR ist, ist das 81 Element deaktiviert. Der Auslöseausgang (Trip) ist WAHR, wenn sich das 81
Element im Auslösezustand befindet.

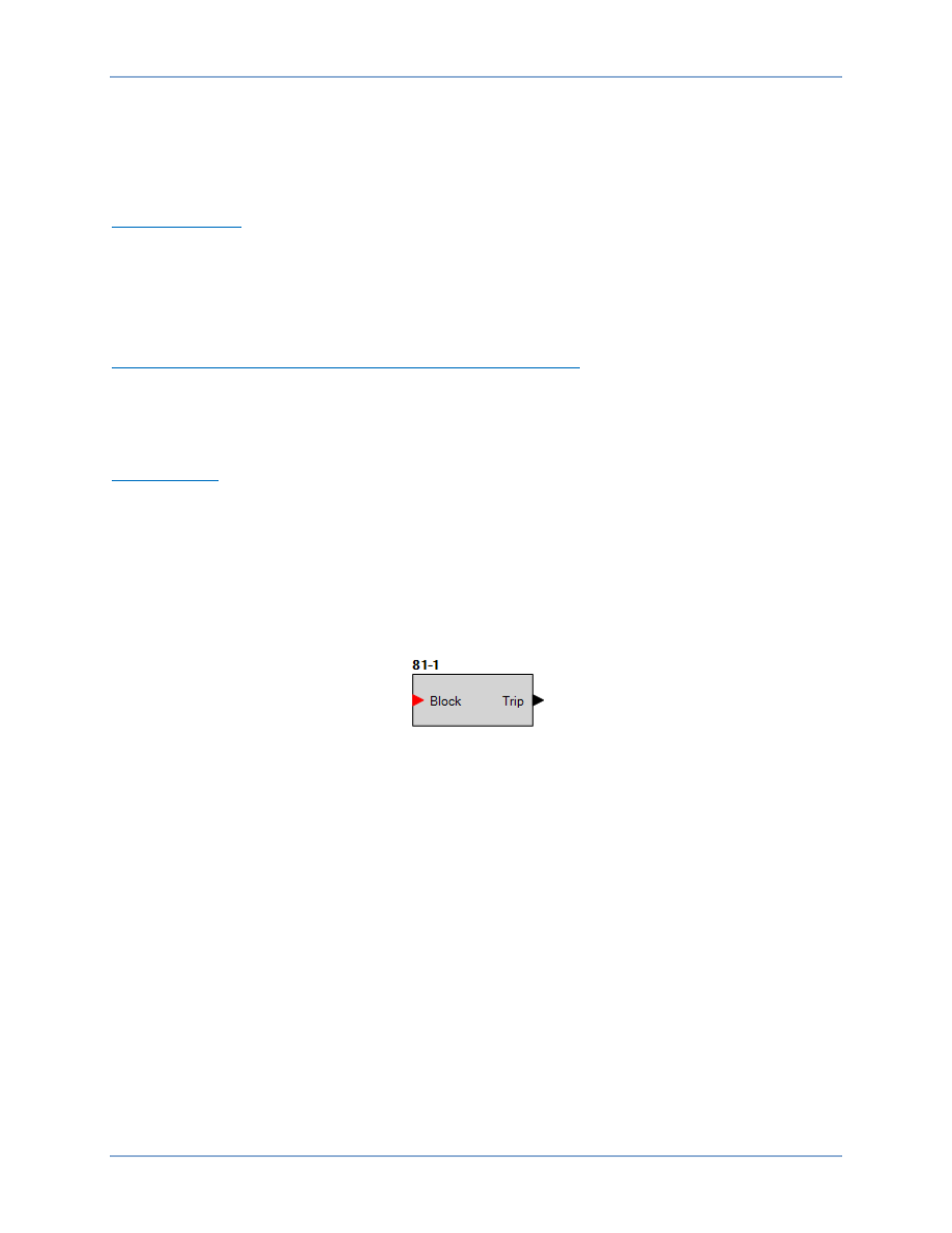

Abbildung 75. Frequenzelement Logikblock
Betriebseinstellungen
Die Betriebseinstellungen des Frequenzelements werden im Frequenzeinstellungsfenster (Abbildung 76)
in BESTCOMSPlus vorgenommen. Die Einstellungsbereiche werden im Kapitel Technische Daten
definiert.
