Leistung (32)

Sechs Leistungsschutzelemente (32) überwachen die dreiphasige oder einphasige Wirkleistung (Watt).
Ein Element kann so konfiguriert werden, dass es gegen Zustände mit überhöhter Leistung und zu
geringer Leistung schützt.

Die sechs identischen Leistungsschutzelemente werden mit 32-1, 32-2, 32-3, 32-4, 32-5 und 32-6
bezeichnet. Logikverknüpfungen für die Elemente werden im BESTlogicPlus Fenster von
BESTCOMSPlus hergestellt und Betriebseinstellungen für die Elemente werden im
Leistungseinstellungsfenster in BESTCOMSPlus vorgenommen.

BESTCOMSPlus Navigationspfad: Einstellungs-Explorer, Generatorschutz, Leistung, Leistung (32)

Vordere Schalttafel Navigationspfad: Einstellungs-Explorer > Schutz > Einstellungsgruppe x (wobei x =
0 bis 3 entspricht) > Leistungsschutz > Leistung (32)

Arbeitsweise des Elements

Leistungsschutz kann in Anwendungen verwendet werden, bei denen überhöhter Leistungsfluss in
Auslöserichtung unerwünscht ist.

Für jedes Element werden zwei Sätze von Über-/Unterleistungseinstellungen bereitgestellt: einer für
dreiphasige Generatoranschlüsse und einer für einphasige Generatoranschlüsse. Die Abgriffeinstellung
wird auf Grundlage der CT Sekundärseite (DGC-2020HD) eingegeben. Wenn ein Kontakteingang für
Einphasen-Überbrückung empfangen wird, schaltet der DGC-2020HD automatisch von den Dreiphasen-
Leistungseinstellungen auf die Einphasen-Leistungseinstellungen. Ein 32 Element überwacht die
Dreiphasen-Wirkleistung, wenn Dreiphasenabtastung aktiv ist oder die Einphasen-Wirkleistung, wenn
Einphasenabtastung aktiv ist.

Richtung des Leistungsflusses

Zusätzlich zum Überschreiten des Schwellwertes, der durch die Abgriffeinstellung festgelegt ist, muss die
Richtung des Leistungsflusses (vorwärts oder rückläufig) der Richtungseinstellung entsprechen, damit
das 32 Element arbeitet. Im DGC-2020HD werden die Vorwärts- und Rückwärts- Richtungen durch die
Polarität der Spannungs- und Stromanschlüsse am Controller bestimmt, wie diese in Abbildung 81
dargestellt sind. Basierend auf den IEEE Polaritätsvereinbarungen wird Vorwärtsleistung als Bus zu
Leitung und Rückleistung als Leitung zu Bus definiert.

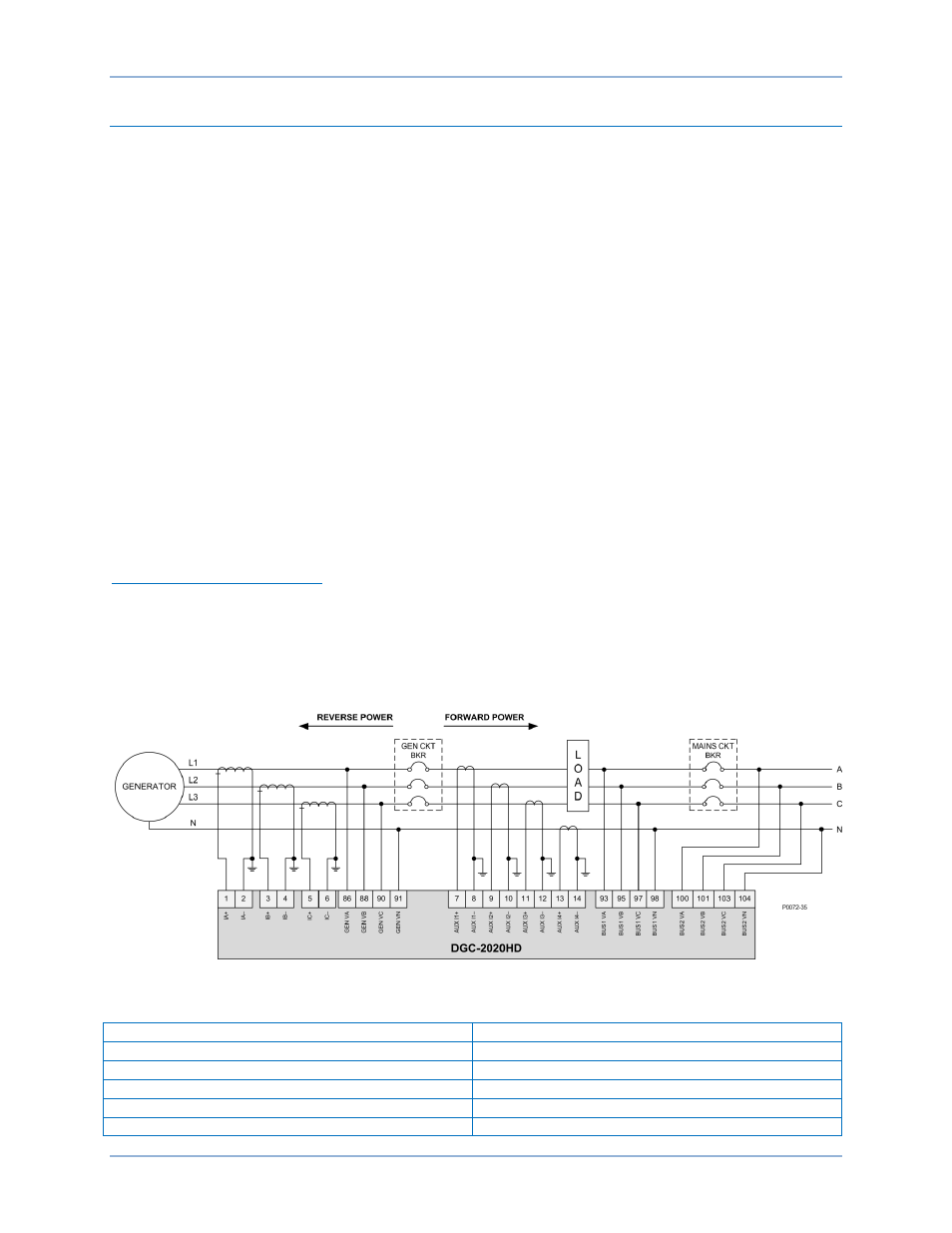

Abbildung 81. Richtung des Leistungsflusses, festgelegt durch die Polarität der Spannungs- und

Stromanschlüsse

Englisch

Deutsch

Reverse Power

Rückleistung

Forward Power

Vorwärtsleistung

Load

Last

Gen CKT BKR

Gen Unterbrecher

MAINS CKT BKR

Netzunterbrecher

DGC-2020HD

Generatorschutz
