Name
Beschreibung
Symbol
bringen.
Eine Lastlieferung Anzeige ist wahr, wenn das
Logikelement Lastlieferung wahr ist und der Generator
stabil ist (Spannung und Frequenz befinden sich
innerhalb der programmierten Grenzwerte). Dies wird
durch die traditionellen Kriterien für Lastlieferung
überschrieben, nach denen Lastlieferung wahr ist, wenn
sich der Generatorstrom über einem Prozentsatz des
Nennstromes der Stromwandler Primärwicklung befindet
(normalerweise 3% Minimum).
Wenn die Anzeige für Lastlieferung aus der Logik heraus
oder aus den Generatorstrompegeln heraus initiiert
wurde, wird der DGC-2020HD einen Abkühlzyklus
durchlaufen, wenn er sich im AUTO Modus befindet und
der ATS Kontakt entfernt wurde.

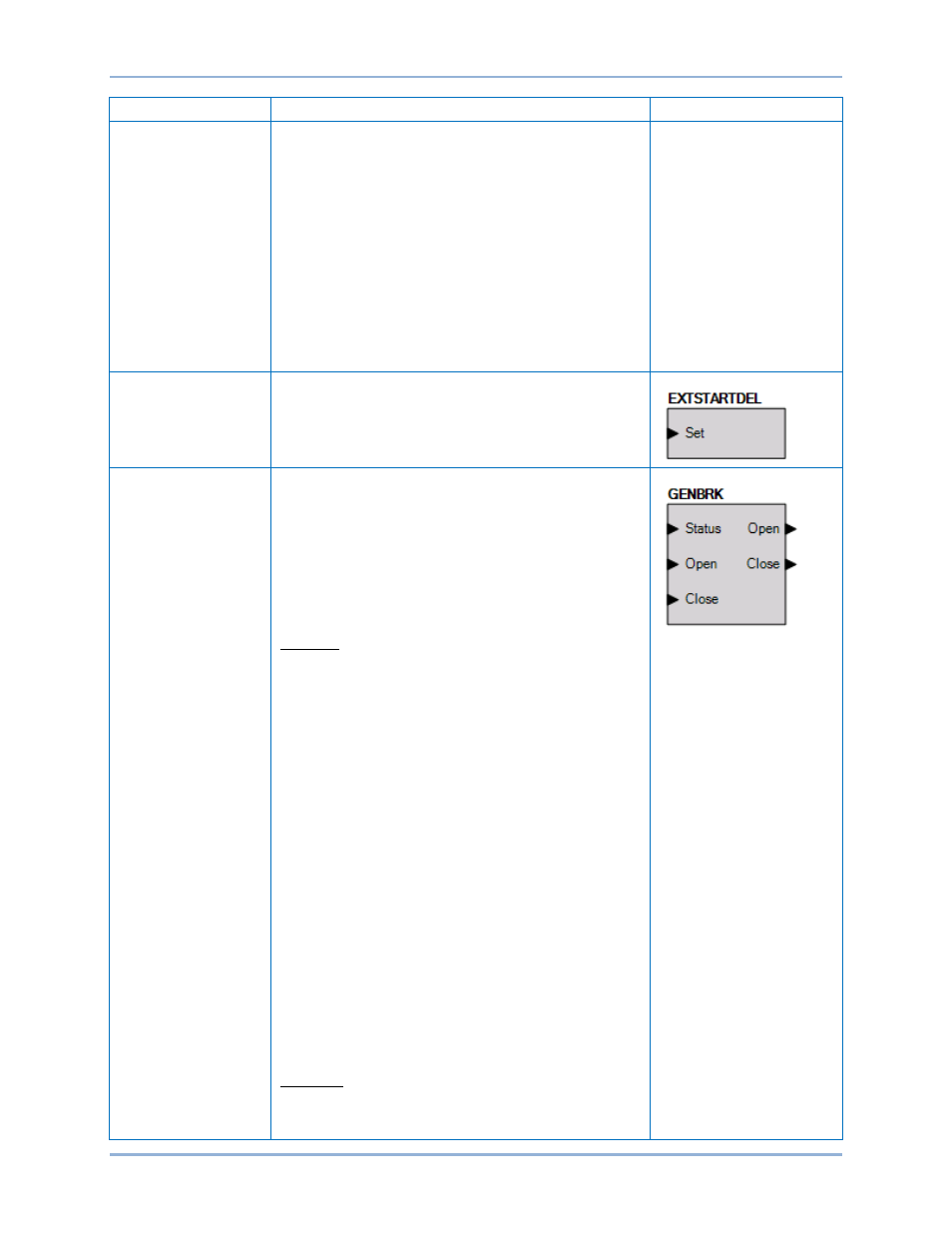

Externe
Startverzögerung
Wenn der Set Eingang WAHR ist, während sich der DGC-
2020HD im Vorstartzustand befindet, wird der DGC-
2020HD im Vorstartzustand bleiben, bis der Set Eingang
FALSCH ist.
Generatorunterbrecher Dieses Element wird dazu verwendet, die Signale für das
Öffnen und Schließen des Unterbrechers vom DGC-
2020HD mit den physischen Ausgangskontakten für das
Öffnen und Schließen des Generatorunterbrechers zu
verbinden und die Rückmeldung über den
Unterbrecherstatus einem Kontakteingang zuzuweisen.
Zusätzlich dazu können Kontakteingänge so zugewiesen
werden, dass Schalter implementiert werden können, um
manuell eine Anforderung zum Öffnen und Schließen des
Unterbrechers initiieren zu können.
Eingänge
Status: Dieser Eingang ermöglicht es, einen
Kontakteingang zuzuweisen, der eine Rückmeldung über
den Unterbrecherstatus an das DGC-2020HD liefert.
Wenn der Kontakteingang geschlossen ist, wird
angezeigt, dass der Unterbrecher geschlossen ist. Wenn
der Kontakteingang offen ist, wird angezeigt, dass der
Unterbrecher offen ist.
Öffnen: Dieser Eingang ermöglicht es, einen
Kontakteingang zuzuweisen, der dazu verwendet werden
kann, eine manuelle Anforderung zum Öffnen des
Unterbrechers zu initiieren. Wird auf diesen Eingang ein
Schließimpuls angelegt, während sich der DGC-2020HD
im ARBEIT oder AUTO Modus befindet, wird der
Unterbrecher öffnen.
Schließen: Dieser Eingang ermöglicht es, einen
Kontakteingang zuzuweisen, der dazu verwendet werden
kann, eine manuelle Anforderung zum Schließen des
Unterbrechers zu initiieren. Wird auf diesen Eingang ein
Impuls angelegt, während sich der DGC-2020HD im
AUTO oder ARBEIT Modus befindet und der Generator
stabil ist, wird eine Schließanforderung initiiert. Wenn der
Parameter 'Stromloser Bus Schließen aktivieren' WAHR
ist und der Bus stromlos ist, wird der Unterbrecher
schließen. Ist der Bus stabil, wird der DGC-2020HD den
Generator mit dem Bus synchronisieren und dann den
Unterbrecher schließen.
Ausgänge
Die Ausgänge müssen denjenigen Kontaktausgängen des
DGC-2020HD zugewiesen werden, die verwendet
werden, um den Unterbrecher zu betätigen.
