Wenn der Abgriffzustand abklingt, bevor die Aktivierungsverzögerung des Elements abläuft, wird der
Zeitgeber zurückgesetzt, es werden keine Korrekturmaßnahmen eingeleitet und das Element wird wieder
für weiteres Auftreten von Erregungsverlust scharf gestellt.
Hysterese
Die Hystereseeinstellung funktioniert als ein Unterspannungsabfall, indem sie schnelles Umschalten des
Abgriffausgangs verhindert.
Niedrige Leitungsspannung Skalierungsfaktor
Ein Skalierungsfaktor für niedrige Leitungsspannung wird verwendet, um automatisch die Einstellungen
für den Erregungsverlust-Abgriff in Anwendungen anzupassen, die mehr als eine Art von Genset
Verbindungen verwenden könnten. Die Einstellung für den Skalierungsfaktor wird verwendet, wenn
festgestellt wird, dass der DGC-2020HD in einer Konfiguration mit niedriger Leitungsspannung arbeitet.
Wird die Funktion Überbrückung bei niedriger Leitungsspannung über das Fenster Programmierbare
Funktionen einem Kontakteingang zugeordnet, werden der Status des Kontakteingangs und die erkannte
Konfiguration überschrieben. Das bedeutet, dass, wenn eine oder beide wahr sind, das System als für
Niedrige Leitungsspannung konfiguriert festgelegt wird. Der Wert der Skalierungsfaktoreinstellungen dient
als Multiplikator für die Abgriffeinstellungen. Empfängt der DGC-2020HD beispielsweise einen
Skalierungsfaktor-Kontakteingang und die Einstellung für den Skalierungsfaktor steht auf 2,000, so wird
die Einstellung für den Abgriff verdoppelt (2,000x PU).
Alarmkonfiguration
Der Benutzer kann einstellen, ob eine Erregungsverlust-Meldung einen Voralarm (Warnung) oder einen
Alarm (Abschaltung) auslöst. Eine Erregungsverlust-Meldung kann vom Benutzer auch dafür konfiguriert
werden, einen programmierbaren Ausgang zu schließen.
Der Elementstatus steht der programmierbaren Logik von BESTlogicPlus zur Verfügung, wenn "Nur
Status" ausgewählt wurde.
Logikverknüpfungen
Die Logikverknüpfungen für Erregungsverlust-Elemente werden im Fenster BESTCOMSPlus von
BESTlogicPlus vorgenommen. Der Erregungsverlust-Element Logikblock wird in Abbildung 85 gezeigt.
Wenn der Blockeingang WAHR ist, ist das 40Q Element deaktiviert. Der Auslöseausgang (Trip) ist
WAHR, wenn sich das 40Q Element im Auslösezustand befindet.

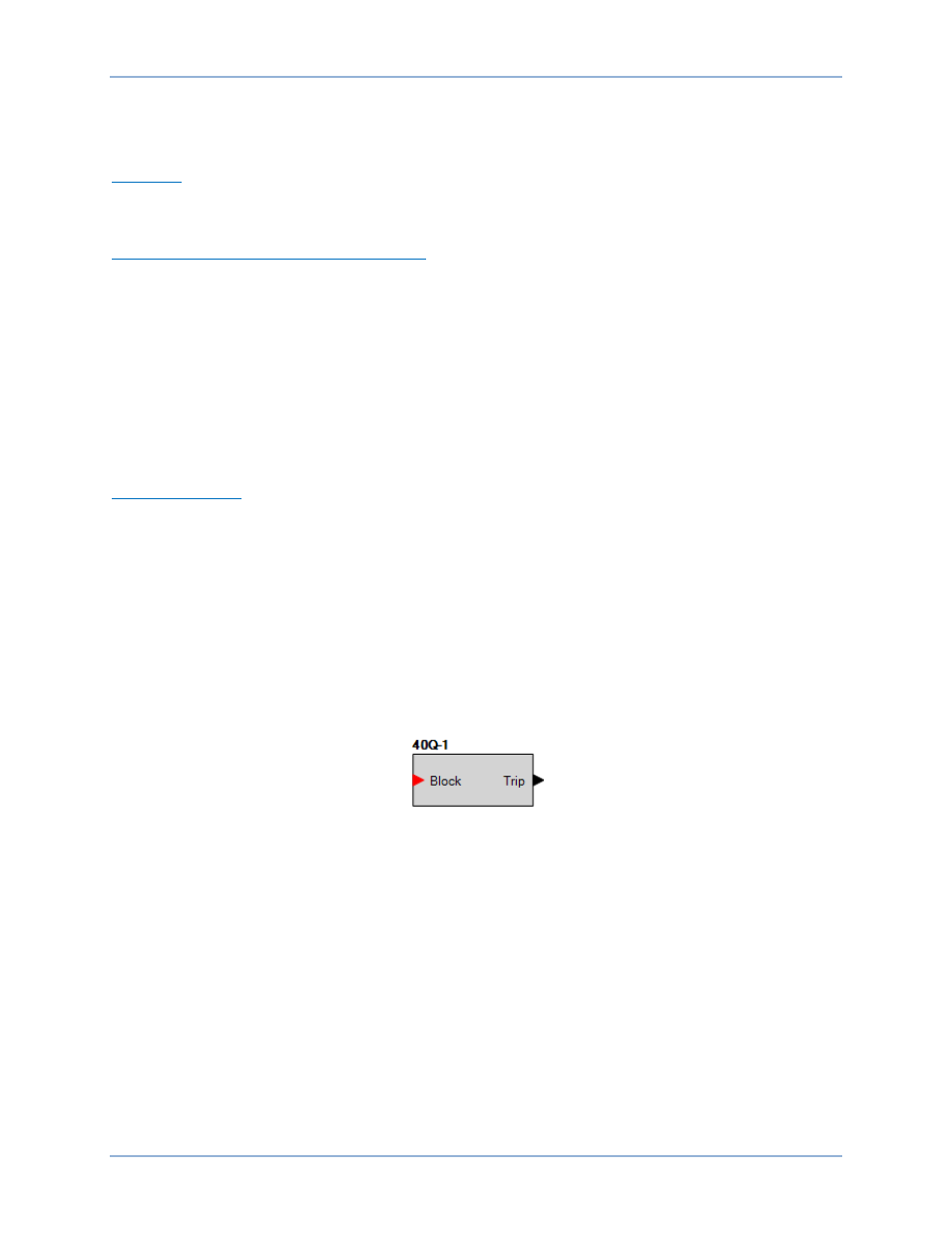

Abbildung 85. Erregungsverlust-Element Logikblock
Betriebseinstellungen
Die Betriebseinstellungen des Erregungsverlust-Elementes werden im Erregungsverlust-
Einstellungsfenster (Abbildung 86) in BESTCOMSPlus vorgenommen. Die Einstellungsbereiche werden
im Kapitel Technische Daten definiert.
