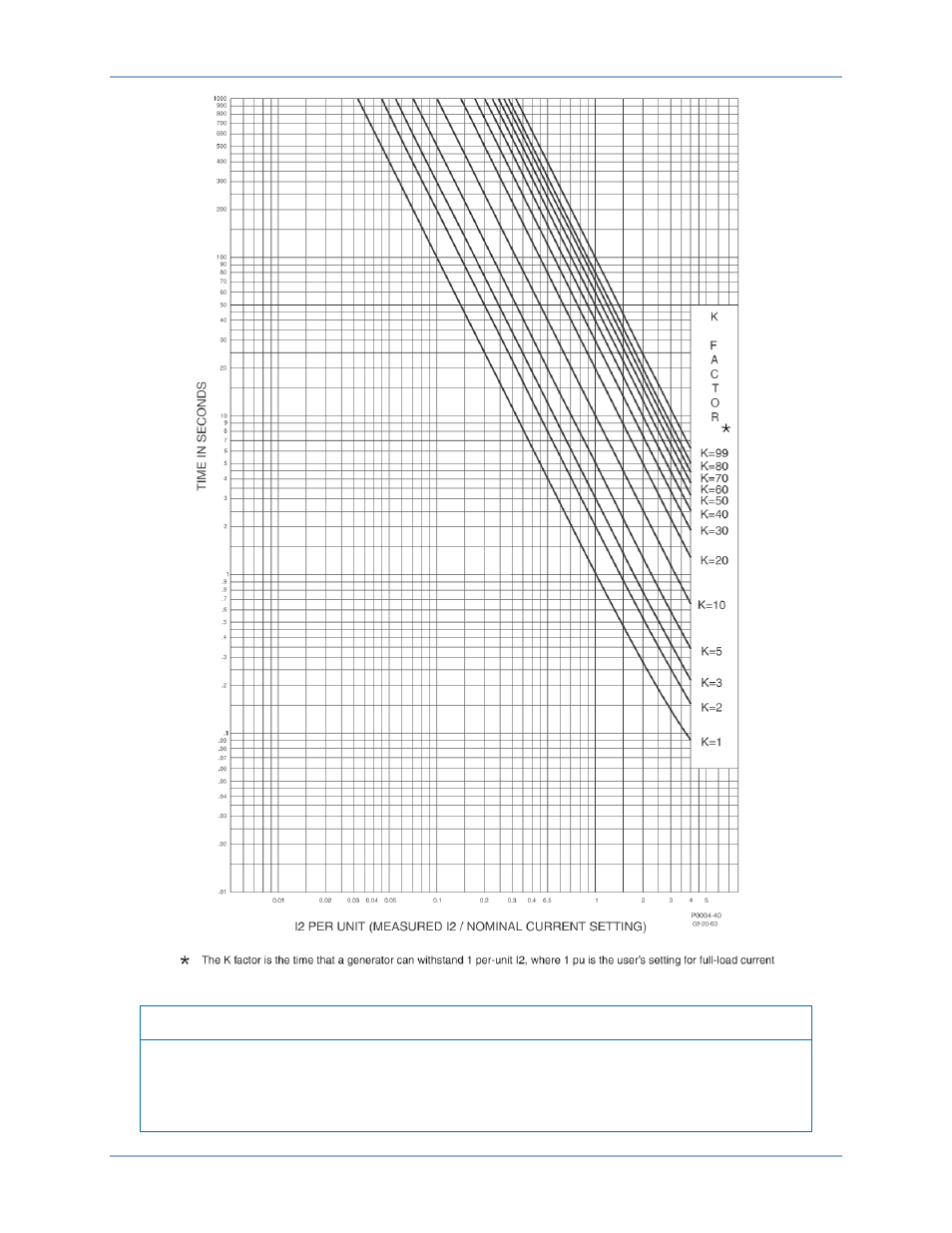

Abbildung 229. 46 Zeitkennlinie
Hinweis
Die Kennlinien sind so dargestellt, dass sie weiter nach links reichen, als sie das in der Praxis
tun würden. Die Kennlinien hören am Abgriffpegel auf. Wählt der Benutzer beispielsweise 5A
FLC mit einer Abgriffeinstellung von 0,5 A, beträgt der Per Unit Abgriff 0,1 A. Das Relais wird
bei diesen Einstellungen nicht bei weniger als 0,1 P.U. I2 abgreifen.
Zeitkennlinien
DGC-2020HD
