40
9469375990 Rev B
Anschlüsse für Lastteilung

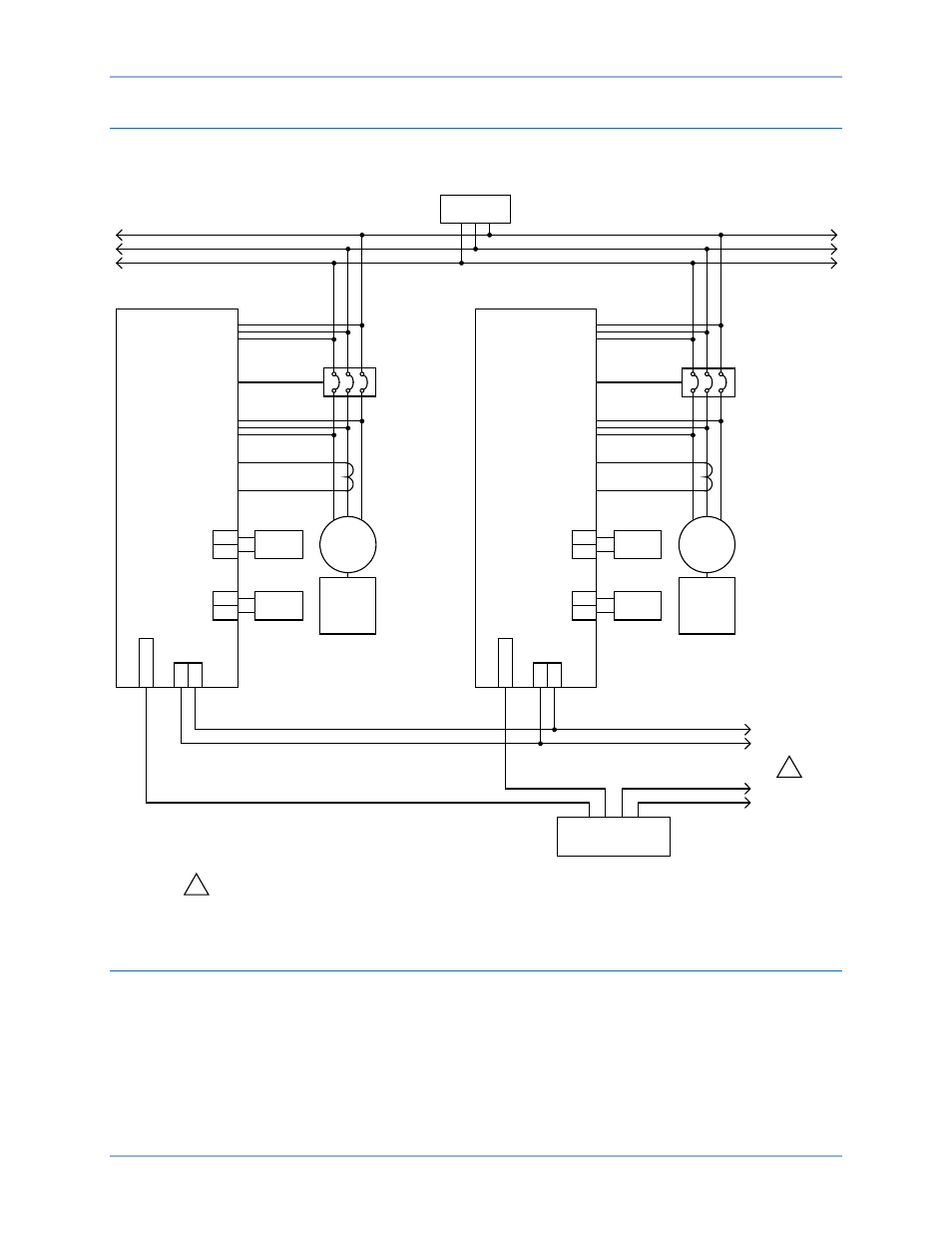

Abbildung 9 zeigt eine typische Verbindung von zwei Systemen, die unter Verwendung von analogen und
Ethernet Lastteilungsleitungen miteinander verknüpft sind.
Abbildung 9. Analoge und Ethernet Verbindungen für typische Anwendungen
Analogeingangsverbindungen
DGC-2020HD Controller mit Bauformnummer xxxxxxxxR sind mit zwei Analogeingängen ausgestattet,
und diejenigen mit Bauformnummer xxxxxxxxA sind mit vier Analogeingängen ausgestattet.
Analoge Spannungs- und Stromeingangsverbindungen werden in Abbildung 10 dargestellt. Wenn der
Stromeingang verwendet wird, müssen die "+" und die "I" Klemmen miteinander verbunden werden.
GEN
MOT
LAST
64
65
66
67
Generator
Unterbrecher
Unterbrecher-
steuerung
Analoge Lastteilungsleitung
69
70
E
th
er
ne
t
AVR +
AVR –
GOV +
GOV –
LS
+
LS
–
DGC-2020HD
Industreiller
Ethernet Switch
Zu anderen
DGC-2020HDs
Zu anderen
DGC-2020HDs
AVR
GOV
Generator Messung
Bus Messung
GEN
MOT
64
65
66
67
69
70
E
th
er
ne
t
AVR +
AVR –
GOV +
GOV –
LS
+
LS
–
DGC-2020HD
AVR
GOV
Notes:
Up to 32 DGC-2020HDs are supported on one network.
1
1
Ethernet Lastteilungsleitung
P0071-86
Generator
Unterbrecher
Unterbrecher-
steuerung
Generator Messung
Bus Messung
Typische Anschlüsse
DGC-2020HD
