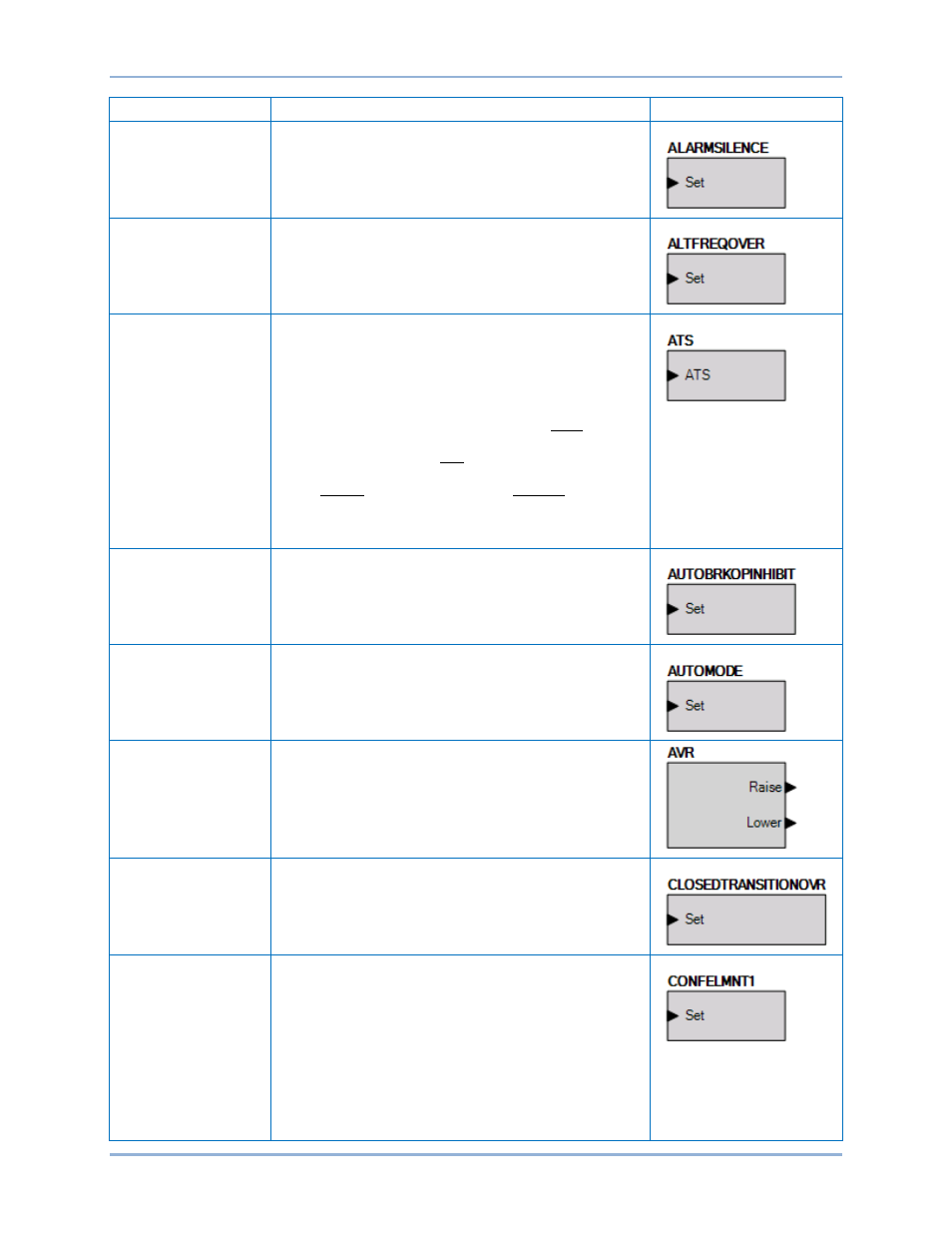

Name
Beschreibung
Symbol
Alarm stumm
Der Alarm wird stumm geschaltet, wenn der Set Eingang
WAHR ist. Der Alarm kann auch stumm geschaltet
werden, indem Sie die Alarm Stumm Taste auf der
vorderen Schalttafel des DGC-2020HD drücken.
Ersatzfrequenz
Überbrückung
Wenn der Set Eingang WAHR ist, werden
Schutzfunktionen und die Buszustandserkennung
gezwungen, auf der Ersatzfrequenz anstelle der
Nennfrequenz zu arbeiten.
ATS
Wenn der ATS Eingang WAHR ist und der DGC-2020HD
im AUTO Modus arbeitet, dann arbeitet der Generator.
Dies kann anstelle der programmierbaren ATS Funktion
verwendet werden, wenn vorgesehen ist, das ATS Signal
als Kombination von programmierbarer Logik anstelle
eines einfachen Kontakteingangs zu generieren. Wenn
entweder das ATS Logikelement WAHR ist oder der
Kontakt, der der programmierbaren ATS Funktion
zugeordnet ist, WAHR ist und sich der DGC-2020HD im
AUTO Modus befindet, wird der Generator arbeiten.
Wenn sowohl das ATS Logikelement als auch die
programmierbare ATS Funktion FALSCH sind und sich
der DGC-2020HD im AUTO Modus befindet, kühlt der
Generator ab und stoppt.
Sperrung
automatischer
Unterbrecherbetrieb
Automatischer Unterbrecherbetrieb ist gesperrt, wenn der
Set Eingang WAHR ist.
Auto Modus
Wenn der Set Eingang WAHR ist und sich der DGC-
2020HD im AUS Modus befindet, schaltet der DGC-
2020HD in den AUTO Modus. Dies ist ein Impuls
gesteuerter Eingang. Er muss nicht gehalten werden,
nachdem die gewünschte Modusumschaltung erfolgt ist.
AVR
Kann mit den Eingängen anderer Logikblöcke verbunden
werden. Wird der AVR erhöht, ist der Erhöhen Ausgang
WAHR. Wird er gesenkt, ist der Senken Ausgang WAHR.
Geschlossener
Übergang
Überbrückung
Wenn der Set Eingang WAHR ist, werden alle
Netzausfallübergänge zwangsweise zu geschlossenen
Übergängen, auch wenn der Übergangstyp für
Netzausfall auf Offen eingestellt ist.
Konfigurierbares
Element x
Konfigurierbare Elemente 1 bis 8 sind mit dem
Logikschema als Ausgänge verknüpft. Diese Elemente
können in BESTCOMSPlus unter Programmierbare
Ausgänge, Konfigurierbare Elemente konfiguriert werden.
Der Benutzer kann eine Zeichenkette von bis zu 16
Zeichen zuordnen und konfigurieren, ob das Element
einen Alarm oder Voralarm generieren soll. Werden Sie
für einen Alarm oder Voralarm verwendet, erscheint der
vom Benutzer zugeordnete Text in der Alarm- oder
Voralarmmeldung und im Ereignisprotokoll des
DGC-2020HD.
