5.
Greifen Sie die Lasche der Beschriftungskarte und ziehen Sie diese heraus. Sie finden die
Beschriftungskarte auf der Rückseite des DGC-2020HD, siehe Abbildung 16. Wenn Sie auf die
Rückseite der Schalttafel schauen, finden Sie die Beschriftungskarte auf der linken Seite.
6.
Bringen Sie die Aufkleber, die Sie in Schritt 1 erstellt haben, auf der Beschriftungskarte an. Die
rechteckigen Umrisse auf der Beschriftungskarte dienen als Markierung für das Anbringen der
Aufkleber.
7.
Schieben Sie die Karte in den Schlitz, nachdem Sie die neuen Aufkleber angebracht haben.
Versichern Sie sich, dass die Karte richtig ausgerichtet ist, indem Sie die Beschriftungen durch
die Beschriftungsfenster auf der vorderen Schalttafel kontrollieren.
8.
Legen Sie den DGC-2020HD neben die Befestigungsplatte bzw. die optionale Montageplatte und
schließen Sie die in Schritt 3 entfernten Kabel wieder an.
9.
Befestigen Sie den DGC-2020HD an der Befestigungsplatte bzw. optionalen Montageplatte mit
den Befestigungselementen, die Sie in Schritt 3 entfernt haben. Das an die Montagehardware
angelegte Drehmoment sollte 2,2 Newtonmeter (20 Inch-Pound) nicht überschreiten.
10.
Wenn Sie dies wünschen, können Sie die Funktion der programmierten Anzeigen überprüfen,
bevor Sie den DGC-2020HD wieder in Betrieb nehmen.

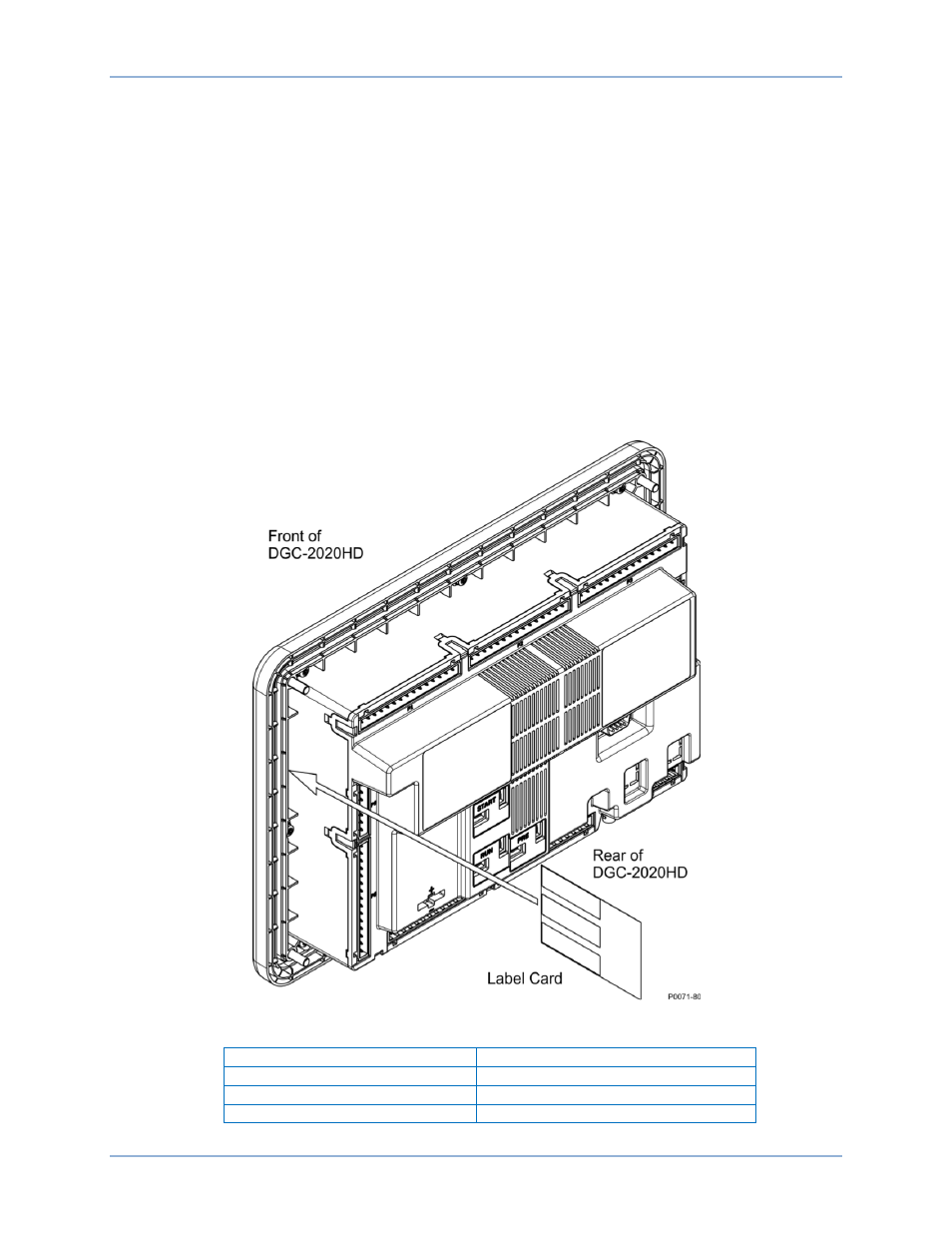

Abbildung 16. Position der Beschriftungskarte
Englisch
Deutsch
Front of DCG-2020HD
Vorderseite des DGC-2020HD
Rear of DCG-2020HD
Rückseite des DGC-2020HD
Label Card
Beschriftungskarte
