257

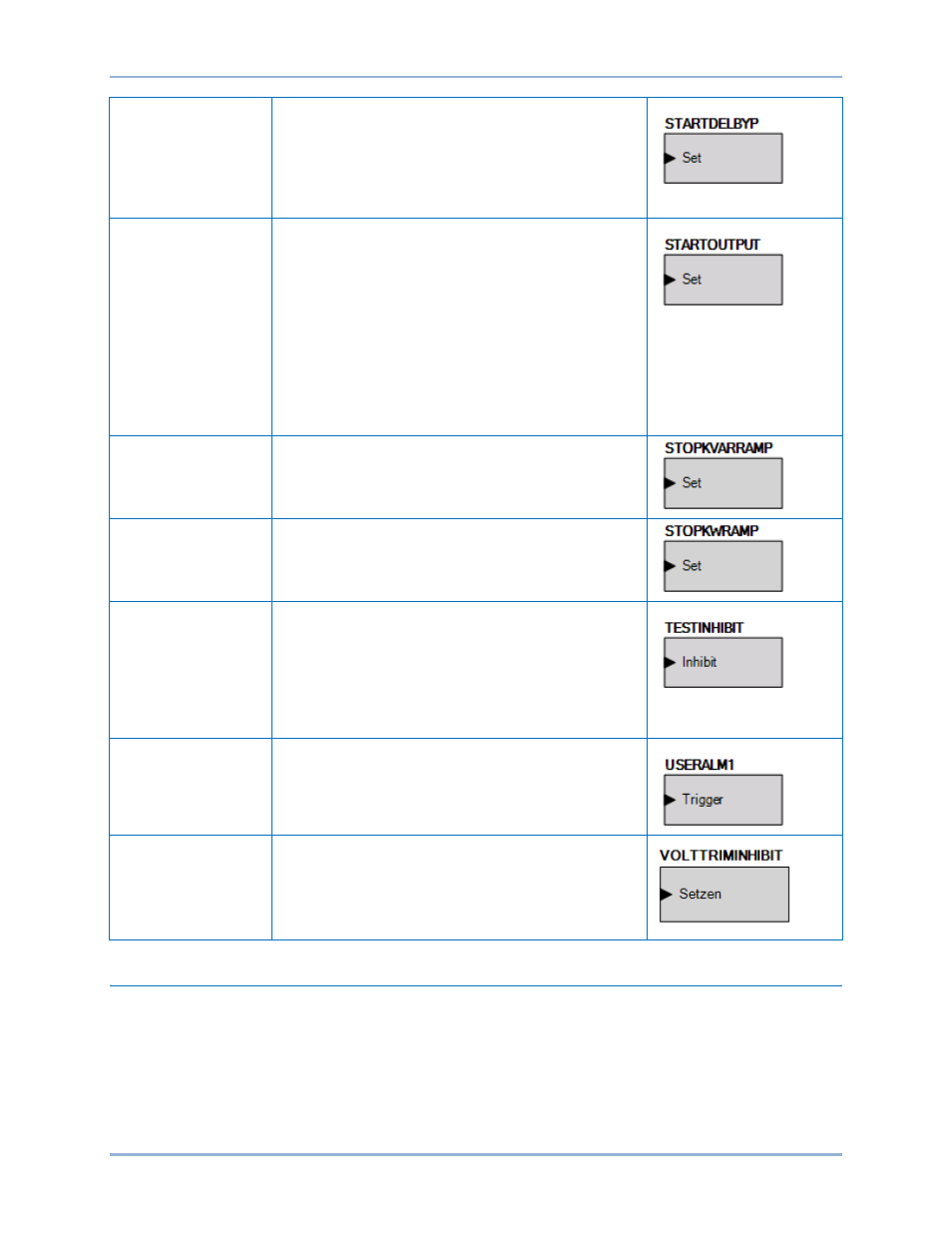

Umgehung
Startverzögerung
Dieses Element ermöglicht, dass der Vorstartstatus auf
Grund von Logik übersprungen wird. Es kann
beispielsweise sein, dass eine Startverzögerung nicht
notwendig ist, wenn der Motor bereits warm ist. Dies
ermöglicht außerdem, dass das Vorstartintervall durch
ein externes Gerät, wie zum Beispiel die ECU, gesteuert
wird.
Startausgang
Dieses Element wird dazu verwendet, das
Startausgangsrelais aus der Logik heraus anzusteuern,
wenn die Konfiguration für das Startausgangsrelais auf
"programmierbar" gesetzt ist. Wenn die Konfiguration des
Startausgangsrelais auf "programmierbar" gesetzt ist,
wird das Startrelais nicht schließen, bevor nicht Logik
verwendet wird, um dieses Element anzusteuern. Wenn
die Konfiguration des Startausgangsrelais auf
"vordefiniert" gesetzt ist, wird das Startrelais
entsprechend der vordefinierten Startfunktion des DGC-
2020HD geschlossen. Wenn die "vordefiniert"
Funktionalität ausgewählt wurde, wird das Relais nicht
auf dieses Element reagieren.
Stopp kVAr Rampe
Wenn der Set Eingang WAHR ist, werden alle gerade
laufenden Prozesse in Bezug auf die kVAr Rampe auf
ihrem aktuellen Wert gestoppt. Die Rampenfunktion wird
fortgesetzt, wenn der Eingang entfernt wird.
Stopp kW Rampe
Wenn der Set Eingang WAHR ist, werden alle gerade
laufenden Prozesse in Bezug auf die kW Rampe auf
ihrem aktuellen Wert gestoppt. Die Rampenfunktion wird
fortgesetzt, wenn der Eingang entfernt wird.
Test sperren
Wenn dieses Logikelement WAHR ist, kann die
Generatorprüflauffunktion den Generator nicht starten. Ist
die TESTBLOCK Logikfunktion während eines
Testlaufzeitraums FALSCH oder geht zu irgendeinem
Zeitpunkt während des Prüflaufs von WAHR nach
FALSCH über, wird der DGC-2020HD für die Dauer des
Prüflaufzeitraumes den Generator starten und arbeiten
lassen.
Benutzer
programmierbarer
Alarm x
Wenn der Trigger Eingang WAHR ist, wird die
Bezeichnung eines vom Benutzer programmierten
Alarms im Alarmfenster der Anzeige der vorderen
Schalttafel und in den Ereignisfolgeberichten angezeigt,
nachdem die Aktivierungsverzögerung abgelaufen ist.
Spannungsbegrenzung
blockieren
Wenn dieses Element WAHR ist, blockiert es den Betrieb
des DGC-2020HD Spannungsbegrenzungs- PID
Controllers. Spannungsbegrenzung ist beispielsweise in
Systemen mit mehreren Generatoren während der
Startsynchronisierung unerwünscht, bis die Generatoren
stabil arbeiten.
Logikschemen
Ein Logikschema ist eine Gruppe von logischen Variablen, geschrieben in Gleichungsform, die den
Betrieb eines DGC-2020HD Digitalen Genset Controllers definieren. Jedem Logikschema wird ein
eindeutiger Name gegeben. Dadurch sind Sie in der Lage, ein bestimmtes Logikschema auszuwählen
und können sicher gehen, dass das ausgewählte Schema in Betrieb ist. Ein Logikschema wurde für
typische Steueranwendungen konfiguriert und ist das standardmäßig aktive Logikschema. Nur ein
Logikschema kann gleichzeitig aktiv sein. In den meisten Anwendungen eliminieren vorprogrammierte
Logikschemen die Notwendigkeit für benutzerdefinierte Programmierung. Vorprogrammierte
Logikschemen können mehr Eingänge, Ausgänge oder Funktionen bieten, als für eine bestimmte
DGC-2020HD
BESTlogic™Plus
