139

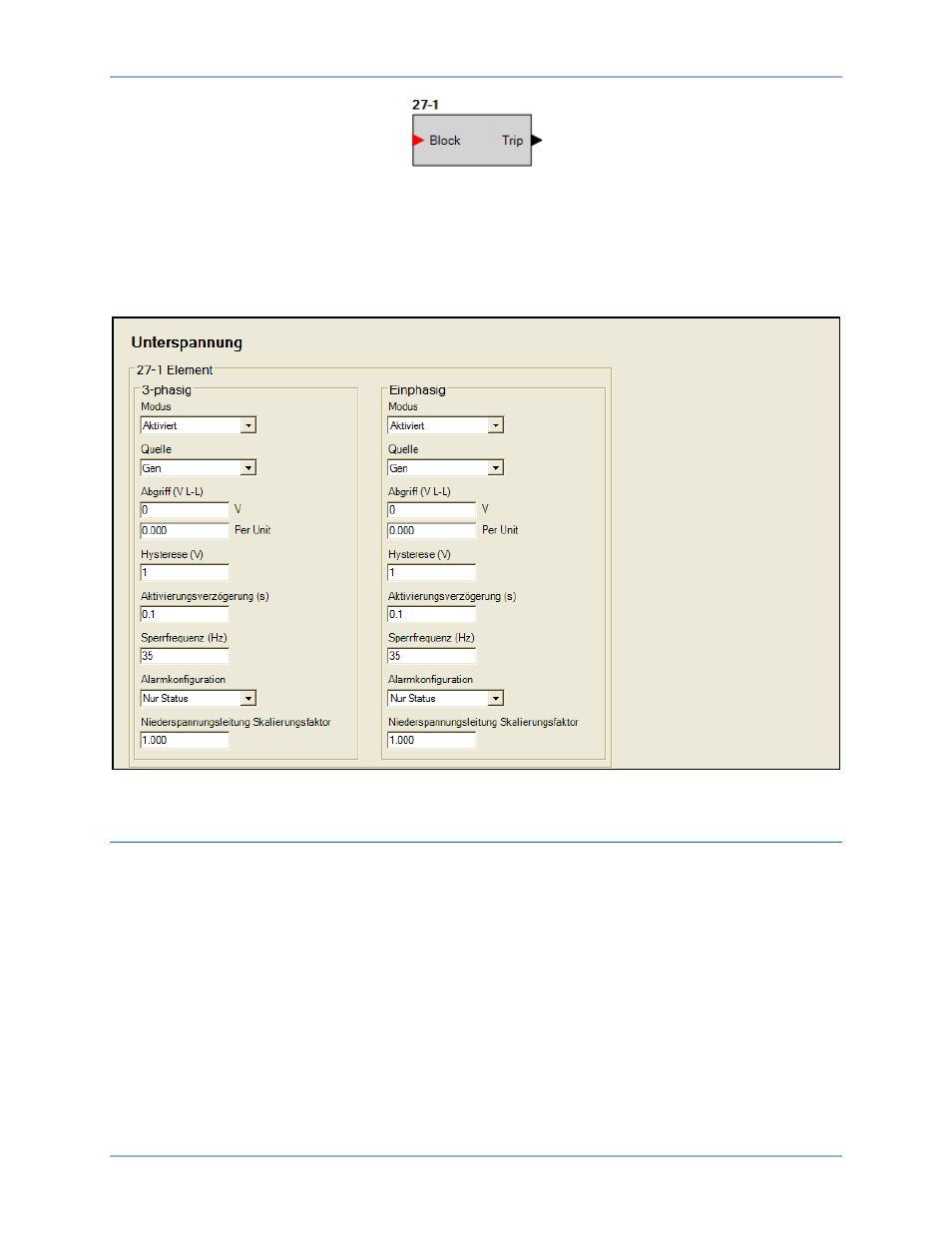

Abbildung 67. Unterspannungselement Logikblock
Betriebseinstellungen
Die Betriebseinstellungen des Unterspannungselements werden im Einstellungsfenster Unterspannung
(Abbildung 68) in BESTCOMSPlus vorgenommen. Die Einstellungsbereiche werden im Kapitel
Technische Daten definiert.
Abbildung 68. Einstellungs-Explorer, Generatorschutz, Spannung, Unterspannung
Überspannung (59)
Sechs Überspannungsschutzelemente (59) überwachen die an den DGC-2020HD angelegte
Abtastspannung. Ein Element kann so konfiguriert werden, dass es gegen Überspannung schützt, wenn
die Phasenspannung über einen festgelegten Pegel ansteigt.
Die sechs identischen Überspannungsschutzelemente werden mit 59-1, 59-2, 59-3, 59-4, 59-5 und 59-6
bezeichnet. Logikverknüpfungen für die Elemente werden im BESTlogic™Plus Fenster von
BESTCOMSPlus® hergestellt und Betriebseinstellungen für die Elemente werden im Einstellungsfenster
für Überspannung in BESTCOMSPlus vorgenommen.
BESTCOMSPlus Navigationspfad: Einstellungs-Explorer, Generatorschutz, Spannung, Überspannung
(59)
Vordere Schalttafel Navigationspfad: Einstellungs-Explorer > Schutz > Einstellungsgruppe x (wobei x =
0 bis 3 entspricht) > Spannungsschutz > Überspannung (59P)
