41
ALOG IN +
ALOG IN –
ALOG IN I
DGC - 2020 HD
P
0071
-
65
4 – 20 mA
Strom-
wandler
BATT –
49
Für optimale Messleistung wird empfohlen, den gemeinsamen
Anschluss des Analogeingangs mit 49 (BATT-) zu verbinden.
Hinweis:
1
1
0 – 10 Vdc
Spannungs-
wandler
ALOG IN +
ALOG IN –
ALOG IN I
DGC - 2020 HD
BATT –
49
1
Analoger Spannungseingangsanschluss
Analoger Stromeingangsanschluss

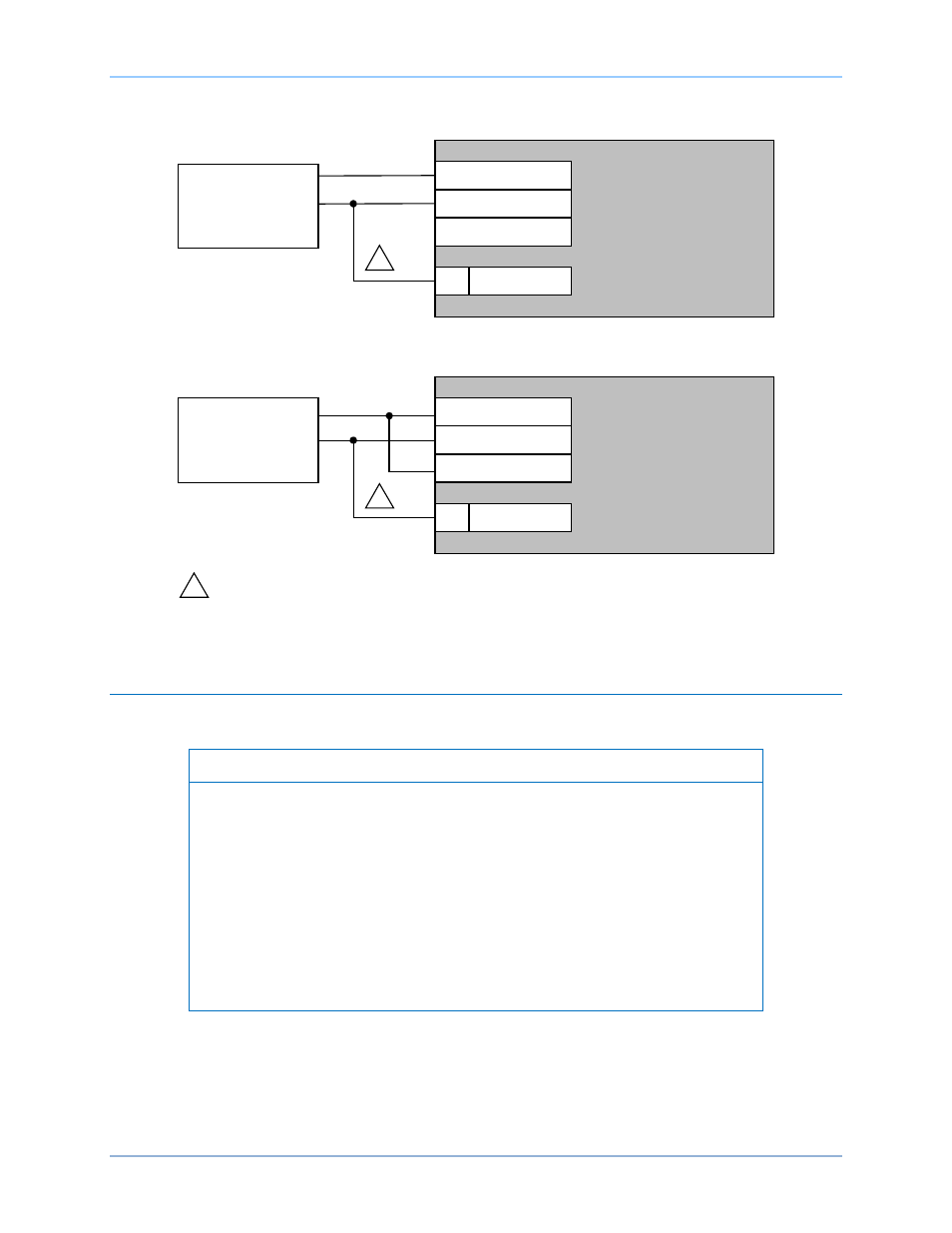

Abbildung 10. Analoge Motorsender Spannungseingangsklemmen
CAN Verbindungen
Typische CAN Anschlüsse werden in Abbildung 11 und Abbildung 12 dargestellt.
Hinweis
1.
Wenn der DGC-2020HD ein Ende des J1939 Busses darstellt, sollte ein
120 Ω, ½ Watt Abschlusswiderstand über die Klemmen 51 (CAN1L) und 52
(CAN1H) bzw. 54 (CAN2L) und 55 (CAN2H) installiert werden.
2.
Wenn der DGC-2020HD nicht ein Ende des J1939 Busses darstellt, sollte
der Abzweig, der den DGC-2020HD mit dem Bus verbindet, nicht länger
sein als 914 mm (3 ft).
3.
Die maximale Buslänge, Abzweige nicht eingerechnet, beträgt 40 m (131 ft).
4.
Der Drain (Abschirmung) des J1939 sollte nur an einer Stelle geerdet sein.
Ist er bereits an einer anderen Stelle geerdet, verbinden Sie den Drain nicht
mit dem DGC-2020HD.
DGC-2020HD
Typische Anschlüsse
