153

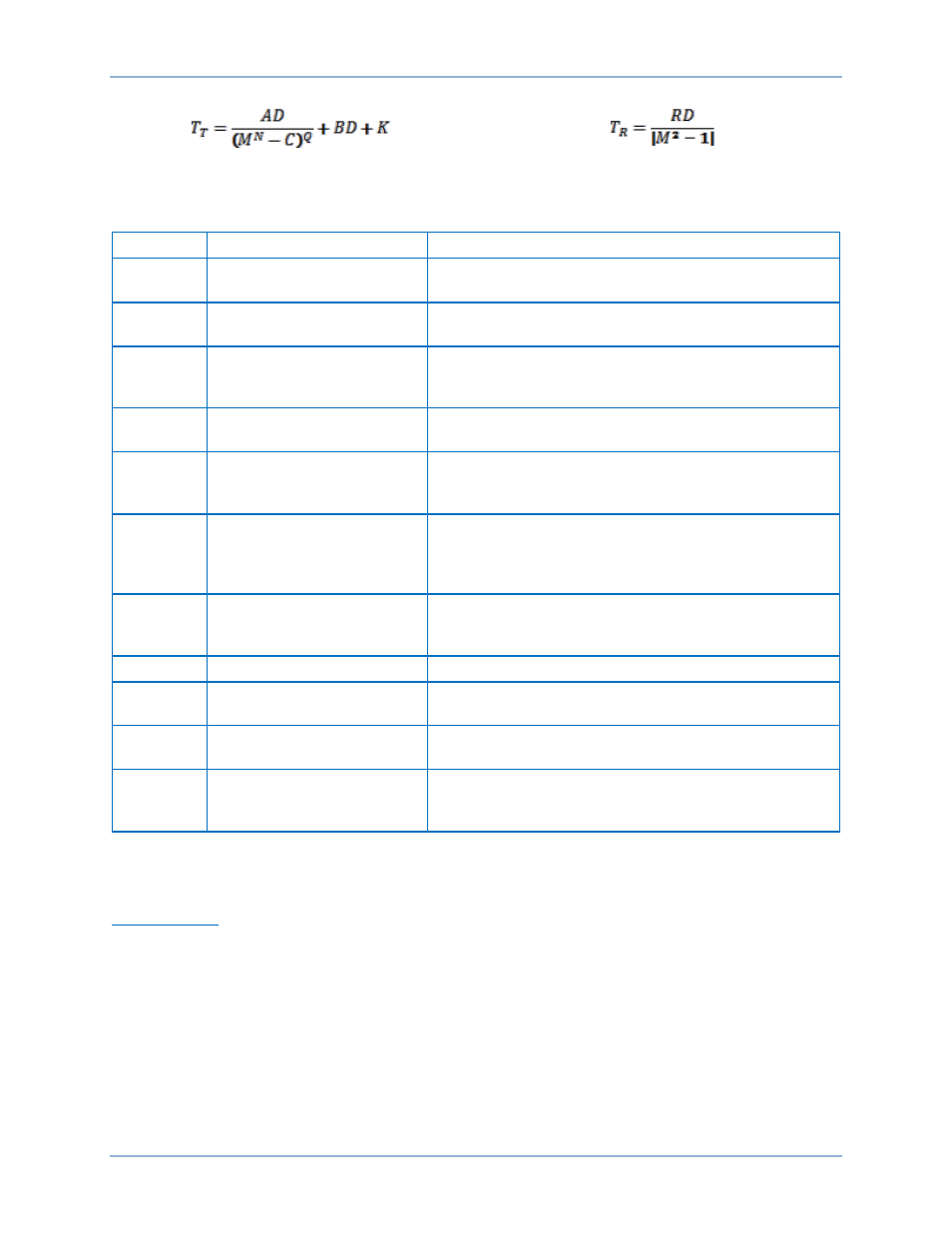

Gleichung 1. Zeit ÜS Charakteristika für die
Auslösung
Gleichung 2. Zeit ÜS Charakteristika für das
Zurücksetzen
Tabelle 45. Definitionen für Gleichung 1 und Gleichung 2
Parameter
Beschreibung
Erläuterung
T
T
Zeit bis zur Auslösung
Zeit, die die 51-x Funktion benötigt, um abzulaufen und
auszulösen.
D
Einstellung zeitabhängiger
Einstellungskoeffizient
Einstellung für den zeitabhängigen
Einstellungskoeffizienten für die 51-x Funktion.
M
Vielfaches des Abgriffs
Gemessener Strom in Vielfachem des Abgriffs. Der
Zeitgeberalgorithmus hat einen dynamischen Bereich
vom 0 bis 40-fachen des Abgriffs.
A
Spezifischer Koeffizient für
die ausgewählte Kennlinie
Beeinflusst den Bereich des zeitabhängigen
Einstellungskoeffizienten.
B
Spezifischer Koeffizient für
die ausgewählte Kennlinie
Beeinflusst einen konstanten Term in der
ZeitgeberGleichung. Hat den größten Effekt auf den
Kurvenverlauf bei hohem Vielfachen des Abgriffs.
C
Spezifischer Koeffizient für
die ausgewählte Kennlinie
Beeinflusst das Vielfache von PU, wenn die Kennlinie
unendlich erreichen würde, wenn sie unter dem Abgriff
weiterlaufen dürfte. Hat den größten Einfluss auf den
Kurvenverlauf nahe dem Abgriff.
N
Spezifischer Exponent für die
ausgewählte Kennlinie
Bestimmt, wie abhängig die Kennlinien sind. Hat den
größten Effekt auf den Kurvenverlauf bei niedrigem
Vielfachen des Abgriffs.
K
Konstante
Typischer Term für Minimalverzögerung.
T
R
Zeit bis Zurücksetzen
Relevant, wenn die 51-x Funktion auf integriertes
Zurücksetzen eingestellt ist.
R
Spezifischer Koeffizient für
die ausgewählte Kennlinie
Beeinflusst die Geschwindigkeit des Zurücksetzens,
wenn integriertes Zurücksetzen ausgewählt wurde.
Q
Spezifischer Nenner
Exponent für die
ausgewählte Kennlinie
Bestimmt, wie abhängig die Kennlinien sind. Hat einen
größeren Effekt, wenn Q erhöht wird.
Die Kurvenkoeffizienten werden im Fenster Abhängige Überstromeinstellungen BESTCOMSPlus
eingegeben. Die Koeffizienten für programmierbare Kennlinien können nur dann eingegeben werden,
wenn die P Kennlinie für das Schutzelement aus dem Kennlinienmenü gewählt wurde.
Tabellenkurven
BESTCOMSPlus wird verwendet, um die Tabellenkurven (T1, T2, T3 und T4) des 51 Elements
einzustellen. Verwenden Sie den Einstellungs-Explorer in BESTCOMSPlus, um die Verzweigung Schutz,
Strom, Tabellenkurve (1, 2, 3 oder 4) zu öffnen und wählen Sie die Tabellenkurve, die geändert werden
soll. Siehe Abbildung 77. Ein Minimum von 2 und ein Maximum von 40 Punkten können für jede beliebige
T Kurve eingegeben werden. Wählen Sie Kurve speichern, wenn Sie mit den gewählten Werten zufrieden
sind. Verwenden Sie den Einstellungs-Explorer, um zum 51-x Element zu navigieren, das Sie
programmieren wollen und verwenden Sie das Menü unter Kurve, um T1, T2, T3 oder T4 auszuwählen.
Tabellenkurven können unabhängig von der für das Schutzelement ausgewählten Kurve eingegeben
werden. Die Kurve wird jedoch nicht aktiviert werden, bis T1, T2, T3 oder T4 als die Kurve für das
Schutzelement ausgewählt wurde.
