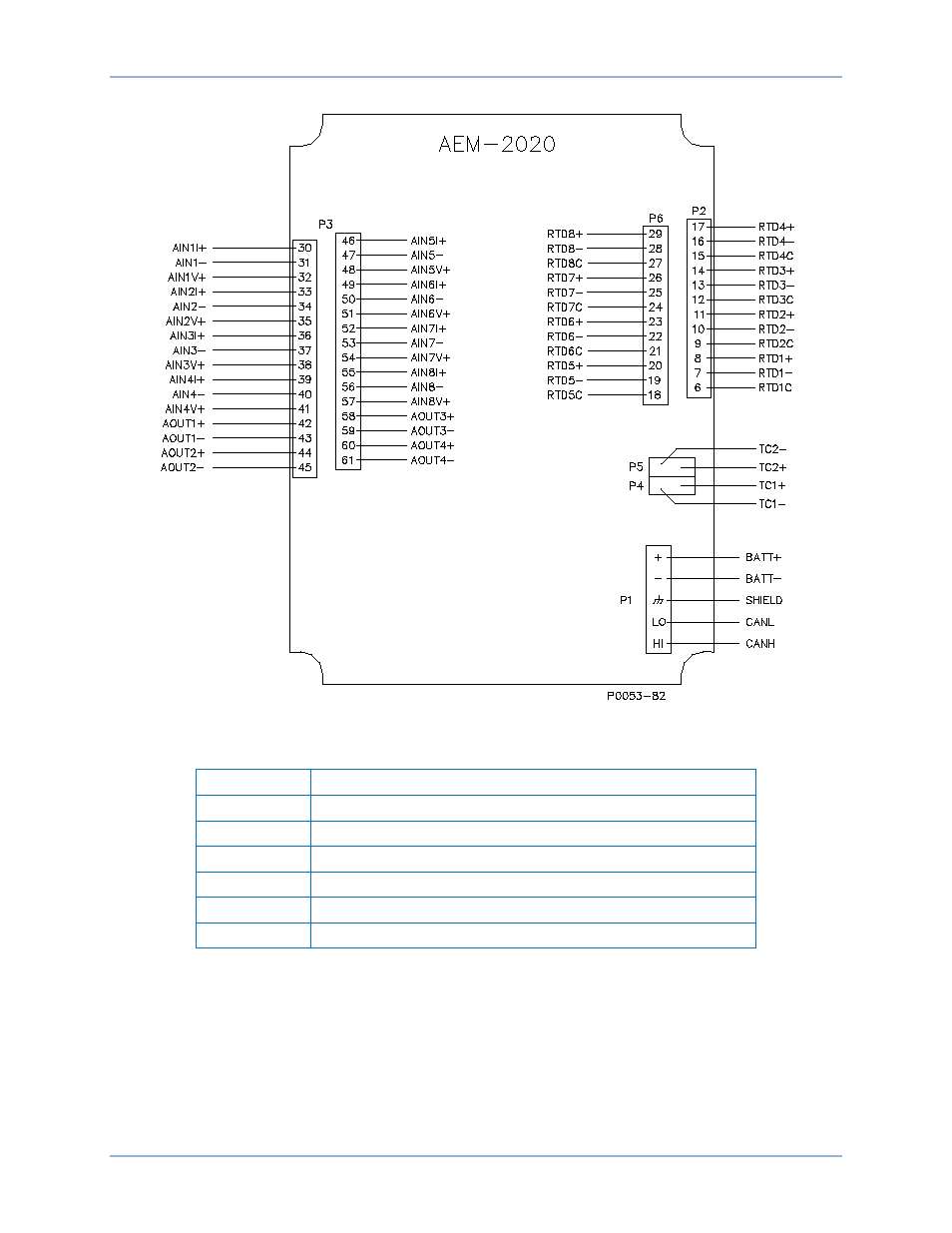

Abbildung 187. Eingangs- und Ausgangsklemmen
Tabelle 85. Eingangs- und Ausgangsklemmen
Verbinder Beschreibung
P1 Betriebsleistung und CAN
P2 RTD Eingänge 1 - 4
P3 Analogeingänge 1 - 8 und Analogausgänge 1 - 4
P4 Thermoelement 1 Eingang
P5 Thermoelement 2 Eingang
P6 RTD Eingänge 5 - 8
AEM-2020 DGC-2020HD
