Unterbrechermanagement
Die Funktionen des DGC-2020HD Unterbrechermanagements beinhalten die Steuerung von zwei
Dauerstrom- oder Impulsgesteuerten Unterbrechern, Lasttransfer bei Erkennung von Netzausfall, zwei
Modi für automatische Genset Synchronisation und Einstellungen für die Erkennung von stabilem oder
stromlosen Bus. Beim Lasttransfer zum und vom Netz werden offene Übergänge unterstützt. Der
Benutzer kann wählen, ob er nur den Generatorunterbrecher, beide Unterbrecher oder keinen steuern
will. Die Einstellungen für das Unterbrechermanagement können unter Verwendung von
BESTCOMSPlus
®
oder über die Schnittstelle auf der vorderen Schalttafel konfiguriert werden.
Unterbrecherstatus
Der Status der Unterbrecher wird abgefragt, indem die Logikblöcke GENBRK und MAINSBRK in der
programmierbaren Logik BESTlogic™Plus ordnungsgemäß eingerichtet werden. Diese Logikblöcke
verfügen über Ausgänge, die so konfiguriert werden können, dass sie einen Ausgangskontakt schließen,
der wiederum einen Unterbrecher steuert. Sie beinhalten sowohl Eingänge für die Unterbrechersteuerung
als auch für den Status. Konsultieren Sie den Abschnitt Unterbrecherkonfiguration weiter unten für
Informationen zur Konfiguration der Logik.
Systemunterbrecher Konfiguration
Die folgenden Abschnitte beschreiben, wie Sie die DGC-2020HD Systemunterbrechersteuerung
ordnungsgemäß konfigurieren können.
Erste Systemeinrichtung
Schließen Sie den DGC-2020HD nach der entsprechenden Abbildung im Kapitel Typische Anwendungen
für die von Ihnen gewünschte Generatorverbindung (Sternschaltung, Dreieckschaltung usw.) an. Stellen
Sie die grundlegenden Systemparameter ein, die den Motorbetrieb und Alarm- und Voralarmmeldungen
steuern. Detailinformationen finden Sie in den Kapiteln Konfiguration und Berichterstattung und Alarme.
Generatorunterbrechersteuerung
Eine Systemunterbrecherkonfiguration der Generatorunterbrechersteuerung besteht aus einem einzelnen
Generatorunterbrecher, der vom DGC-2020HD gesteuert wird. Abbildung 32 zeigt die
Unterbrecherkonfiguration für das Generatorunterbrechersteuerungssystem. Abbildung 33 zeigt die
Unterbrecherkonfiguration für das Generatorunterbrechersteuerungssystem mit einem Netzbus und
extern gesteuertem Netzunterbrecher. Abbildung 34 zeigt das Online Schema der Konfiguration für die
Generatorunterbrechersteuerung, wie es im Systemeinstellungsfenster von BESTCOMSPlus angezeigt
wird.

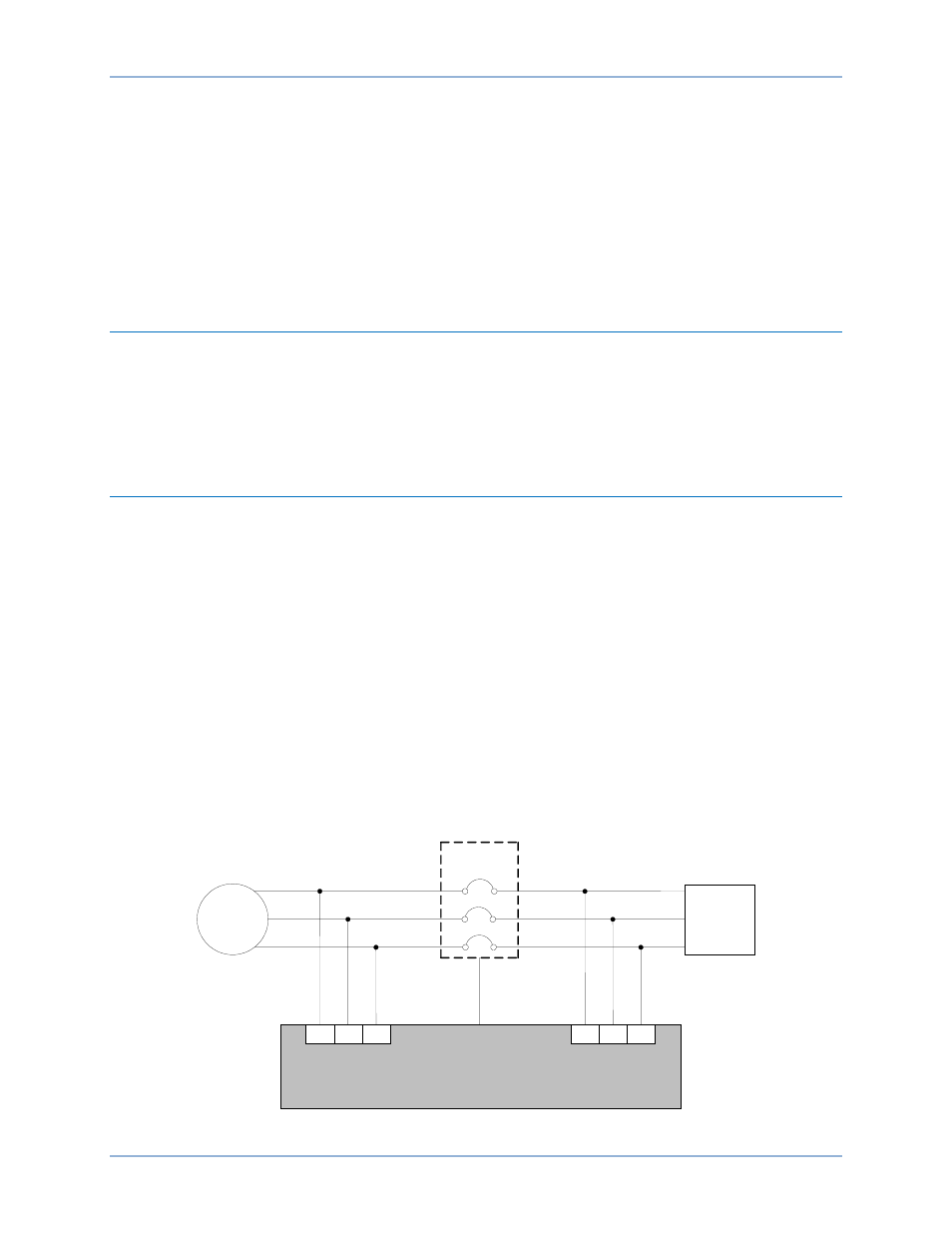

Abbildung 32. Systemunterbrecherkonfiguration: Generatorunterbrechersteuerung
Generator
Generator
Unterbrecher
L
1
L
2
L
3
Generatorbus
Lastbus
Generator
Bus Messung
P
0071
-
75
LAST
Generator
Unterbrecher
Steuerausgang
86
88
90
93
95
97
Bus
1
DGC
-
2020
HD
Lastbus
Messung
DGC-2020HD
Unterbrechermanagement
