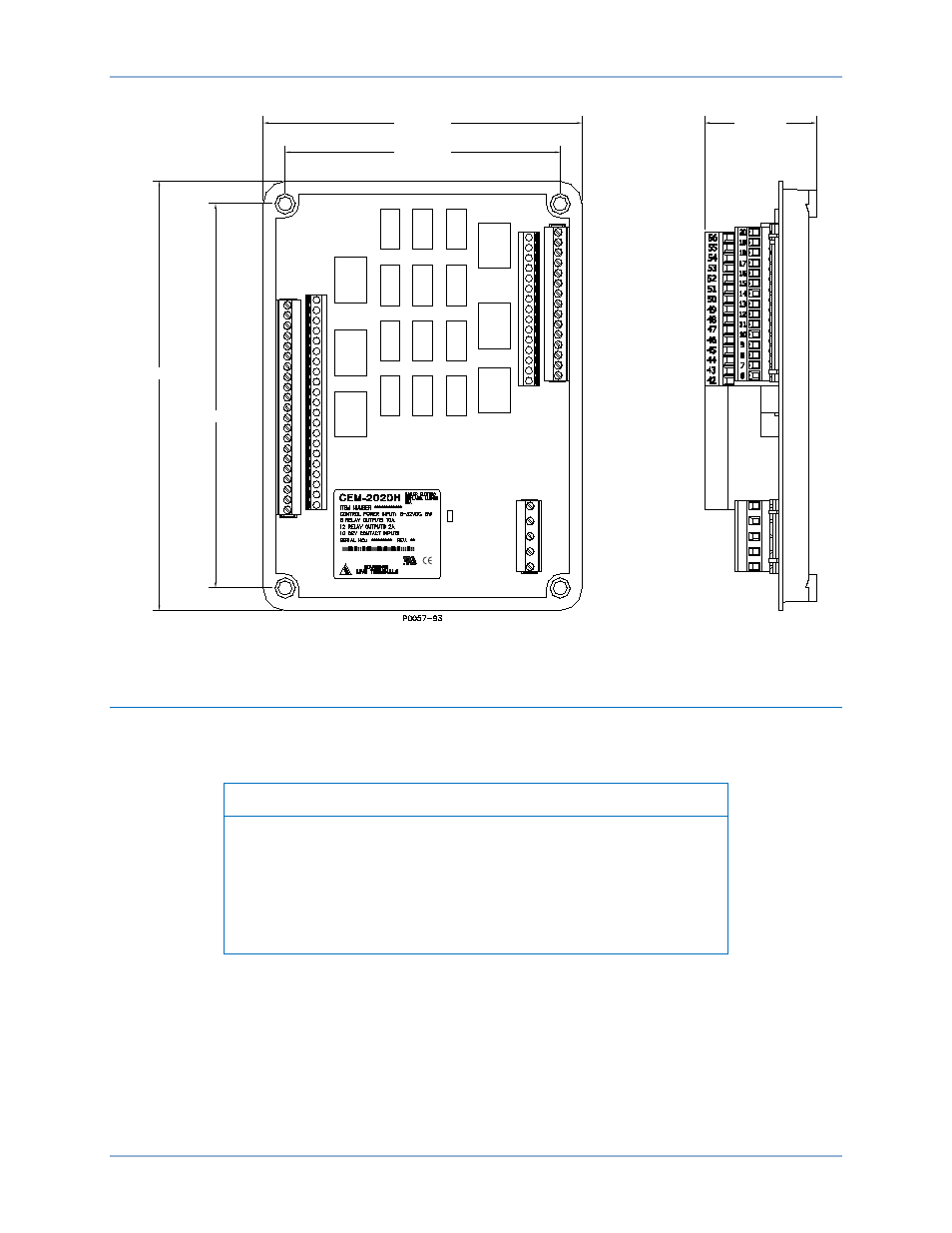

Abbildung 203. Gesamtabmessungen des CEM-2020H
Anschlüsse
Die Anschlüsse des Kontakterweiterungsmoduls sind von der Anwendung abhängig. Fehlerhafte
Verkabelung kann zu einer Beschädigung des Moduls führen.
Hinweise
Die Betriebsleistung von der Batterie muss die richtige Polarität
haben. Obgleich vertauschte Polarität keinen Schaden anrichten kann,
wird das CEM-2020 jedoch in diesem Falle nicht arbeiten.
Achten Sie darauf, dass das CEM-2020 mit Kupferleitung von
mindestens 12 AWG (3,31 mm²) an der Gehäusemasseklemme des
Moduls fest geerdet ist.
Anschlussklemmen
Die Anschlussschnittstelle besteht aus Einsteckverbindern mit Pressklemmen zum Zuschrauben.
CEM-2020 Anschlüsse werden mit einem 5-poligen Steckverbinder, zwei 18-poligen Steckverbindern und
zwei 24-poligen Steckverbindern mit Pressklemmen zum Zuschrauben hergestellt. Diese Steckverbinder
werden in Sockel am CEM-2020 eingesteckt. Die Steckverbinder und Sockel verfügen über
schwalbenschwanzförmige Ränder, die für eine korrekte Ausrichtung der Steckverbinder sorgen. Die
Steckverbinder und die Sockel stellen durch ihre Bauform sicher, dass die Stecker nur in die richtigen
5.50 [139.7]
6.38 [162.1]
7.50 [190.5]
8.38 [212.9]
2.23 [56.6]
DGC-2020HD
CEM-2020
