Ist der Schwellwert als Unter Schwellwert mit einer Hysterese von 5% eingerichtet, so muss nach dem
Auslösen der Schwellwerterkennung der Messwert auf 105% des Schwellwertes ansteigen, bevor die
Schwellwerterkennung abfällt.
Eingangstyp
Ein externer RTD Eingang kann so konfiguriert werden, dass er einen 10 Ω Kupfer oder einen 100 Ω
Platin RTD überwacht.
Scharfstellverzögerung
Eine vom Benutzer einstellbare Scharfstellverzögerung deaktiviert die externen RTD
Eingangsschutzfunktionen während des Motorstarts. Ist die Scharfstellverzögerung auf Null (0) gesetzt,
so sind die Eingangsschutzfunktionen immer aktiviert, auch dann, wenn der Motor nicht läuft. Ist die
Scharfstellverzögerung auf einen Wert ungleich Null eingestellt, so sind die Eingangsschutzfunktionen
nicht aktiv, wenn der Motor nicht läuft, und sie werden erst aktiviert, nachdem der Motor gestartet wurde
und die Scharfstellverzögerung abgelaufen ist.
Außerhalb des Bereichs Alarmtyp
Ein 'Außerhalb des Bereichs' Alarm alarmiert den Benutzer über ein getrenntes oder beschädigtes
externes RTD Eingangskabel.
Bereiche
Für den gewählten Eingangstyp müssen Bereiche eingestellt werden. Param. Min. bezieht sich auf Min.
Eingangsstrom oder Min. Eingangsspannung und Param. Max. bezieht sich auf Max. Eingangsstrom oder
Max. Eingangsspannung.
Schwellwerte
Für jedes externe RTD Eingangselement gibt es vier programmierbare Schwellwerte. Jeder Schwellwert
verfügt über eine Moduseinstellung, die Schwellwerteinstellung, die Einstellung für die
Aktivierungsverzögerung und eine Alarmeinstellung.
Modus
Der Modus kann für Über oder Unter eingestellt werden. Ist der Über Modus ausgewählt, wird ein Alarm
gemeldet, wenn der gemessene Eingang für die Dauer der Aktivierungsverzögerung über die
Schwellwerteinstellung ansteigt. Ist der Unter Modus ausgewählt, wird ein Alarm gemeldet, wenn der
gemessene Eingang für die Dauer der Aktivierungsverzögerung unter die Schwellwerteinstellung abfällt.
Alarmkonfiguration
Jeder externe RTD Eingangsschutz-Schwellwert kann individuell dafür konfiguriert werden, einen Alarm
oder Voralarm auszulösen oder für Nur Status konfiguriert werden, wenn der gemessene Eingangswert
den Schwellwert über- bzw. unterschreitet. Eine vom Benutzer einstellbare Aktivierungsverzögerung
verzögert die Alarmmeldung, nachdem der Schwellwert unter- bzw. überschritten wurde. Der externe
RTD Eingangsschutz ist deaktiviert, wenn die Alarmkonfiguration auf "keine" gesetzt wurde.
Logikverknüpfungen
Die Logikverknüpfungen für externe RTD Eingangsschutzfunktionen werden im Fenster BESTCOMSPlus
von BESTlogicPlus vorgenommen. Der Logikblock RTD Eingang 1, Schwellwert 1 wird in Abbildung 197
dargestellt. Der Ausgang ist während eines Auslösungszustandes WAHR. Logikblöcke für Alarme und
Voralarme sind ähnlich.

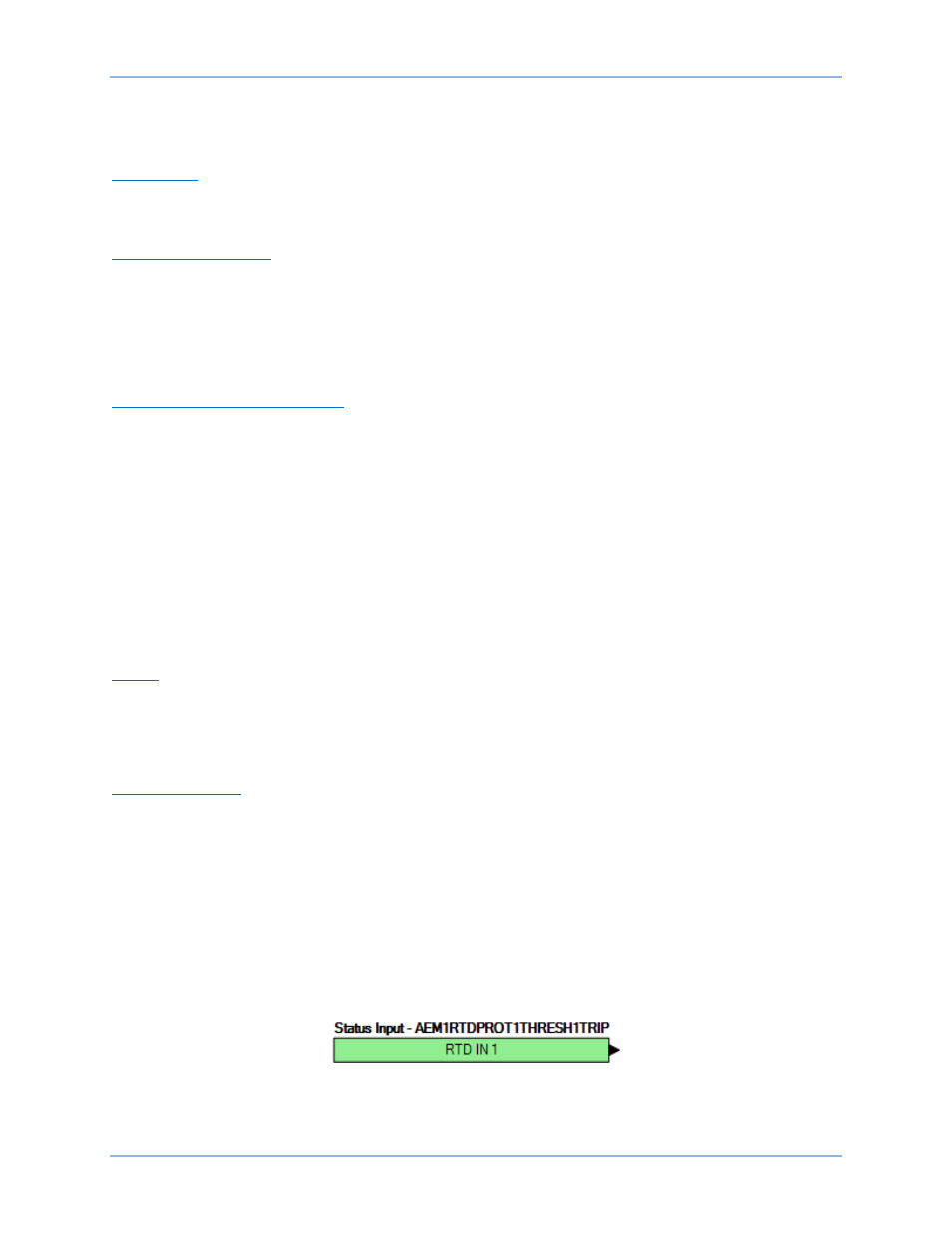

Abbildung 197. Externer RTD Eingangsschutz Logikblock
