Funktionen einem Kontakteingang zugeordnet, werden der Status des Kontakteingangs und die erkannte
Konfiguration überschrieben. Das bedeutet, dass, wenn eine oder beide wahr sind, das System als für
Niedrige Leitungsspannung konfiguriert festgelegt wird. Der Wert der Skalierungsfaktoreinstellungen dient
als Multiplikator für die Abgriffeinstellungen. Empfängt der DGC-2020HD beispielsweise einen
Skalierungsfaktor-Kontakteingang und die Einstellung für den Skalierungsfaktor steht auf 2,000, so wird
die Einstellung für den Abgriff verdoppelt (2,000x PU).
Alarmkonfiguration
Der Benutzer kann einstellen, ob eine Überspannungsmeldung einen Voralarm (Warnung) oder einen
Alarm (Abschaltung) auslöst. Sie kann vom Benutzer auch dafür konfiguriert werden, einen
programmierbaren Ausgang zu schließen.
Der Elementstatus steht der programmierbaren Logik von BESTlogicPlus zur Verfügung, wenn "Nur
Status" ausgewählt wurde.
Logikverknüpfungen
Die Logikverknüpfungen für Überspannungselemente werden im Fenster BESTCOMSPlus von
BESTlogicPlus vorgenommen. Der Überspannungselement Logikblock wird in Abbildung 69 gezeigt.
Wenn der Blockeingang WAHR ist, ist das 59 Element deaktiviert. Der Auslöseausgang (Trip) ist WAHR,
wenn sich das 59 Element im Auslösezustand befindet.

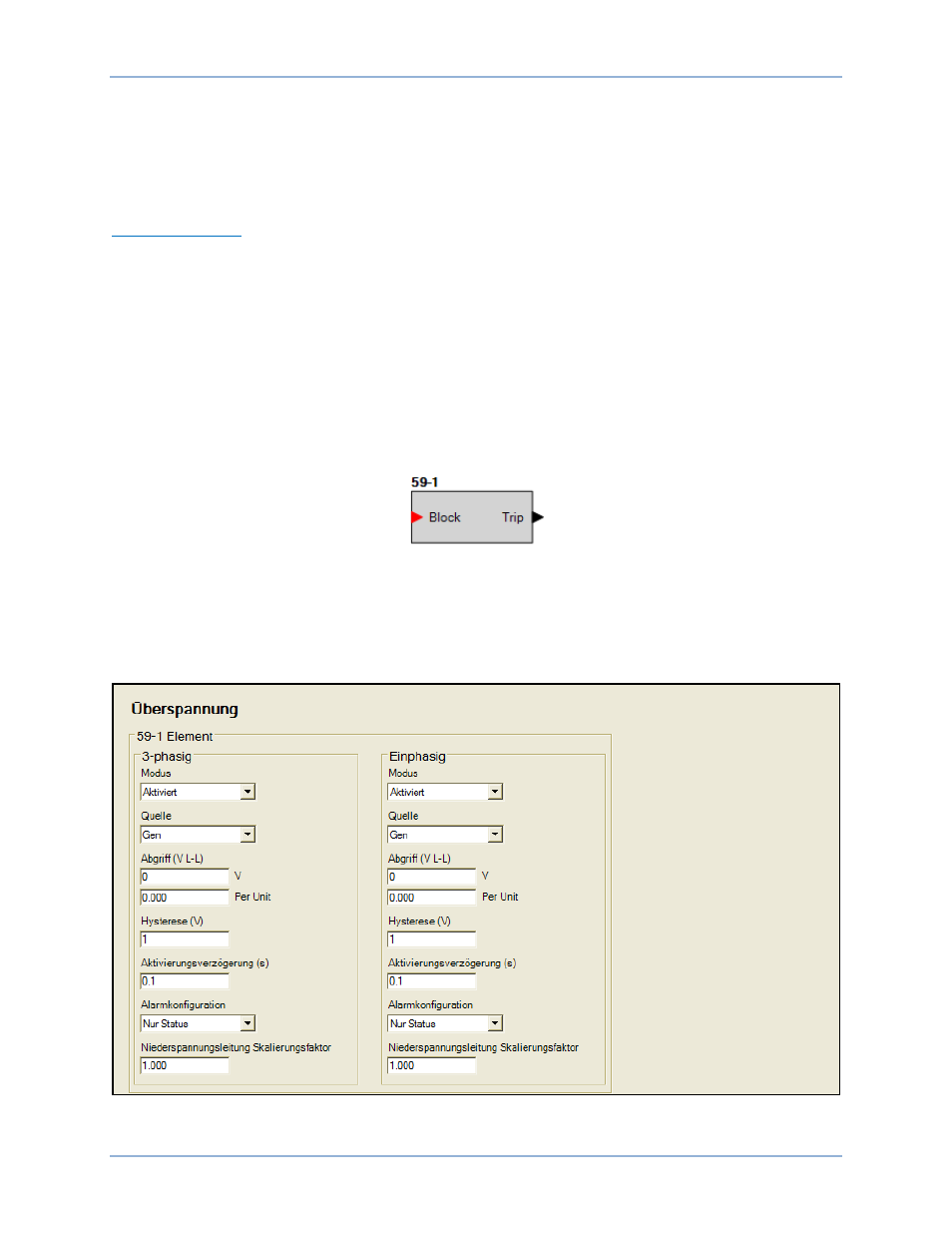

Abbildung 69. Überspannungselement Logikblock
Betriebseinstellungen
Die Betriebseinstellungen des Überspannungselements werden im Einstellungsfenster für Überspannung
(Abbildung 70) in BESTCOMSPlus vorgenommen. Die Einstellungsbereiche werden im Kapitel
Technische Daten definiert.
Abbildung 70. Einstellungs-Explorer, Generatorschutz, Spannung, Überspannung
