Steuereinrichtungen und Anzeigen
Die Steuereinrichtungen und Anzeigen des DGC-2020HD befinden sich auf der Schalttafel an der
Vorderseite und sind für die Steuerung und Überwachung des Betriebs des DGC-2020HD vor Ort
vorgesehen. Die Steuerelemente auf der vorderen Schalttafel bestehen aus gekapselten Membrantasten.
Die Anzeigen auf der vorderen Schalttafel bestehen aus LED Anzeigen (Leuchtdioden) und einem LCD
(Flüssigkeitskristallanzeige) mit Hintergrundbeleuchtung.
Die Steuereinrichtungen und Anzeigen des DGC-2020HD werden in Abbildung 14 dargestellt. Die mit
Buchstaben markierten Positionsanzeiger in Abbildung 14 entsprechen den Beschreibungen für
Steuerelemente und Anzeigen in Tabelle 20.

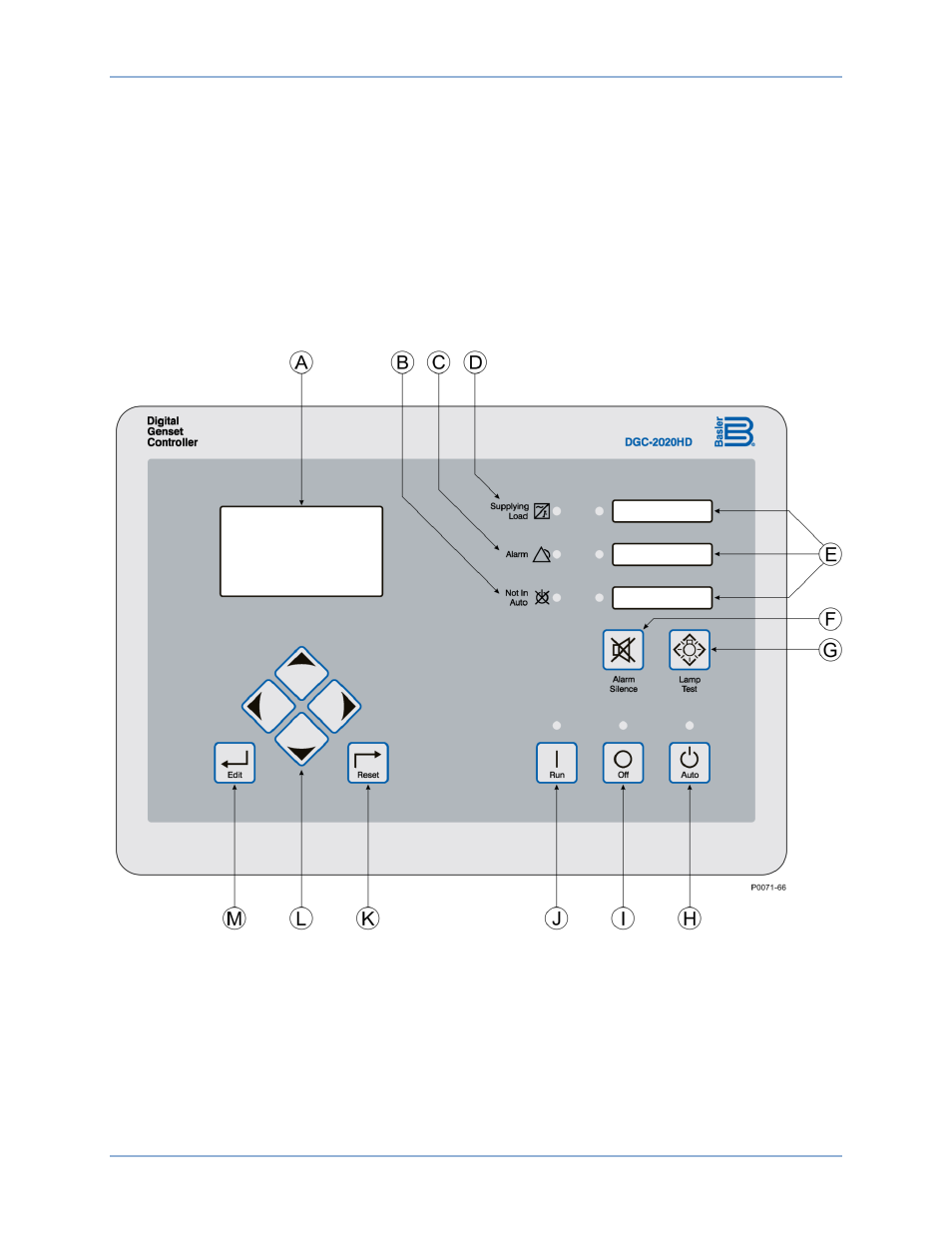

Abbildung 14. Steuerelemente und Anzeigen auf der vorderen Schalttafel
DGC-2020HD
Steuereinrichtungen und Anzeigen
