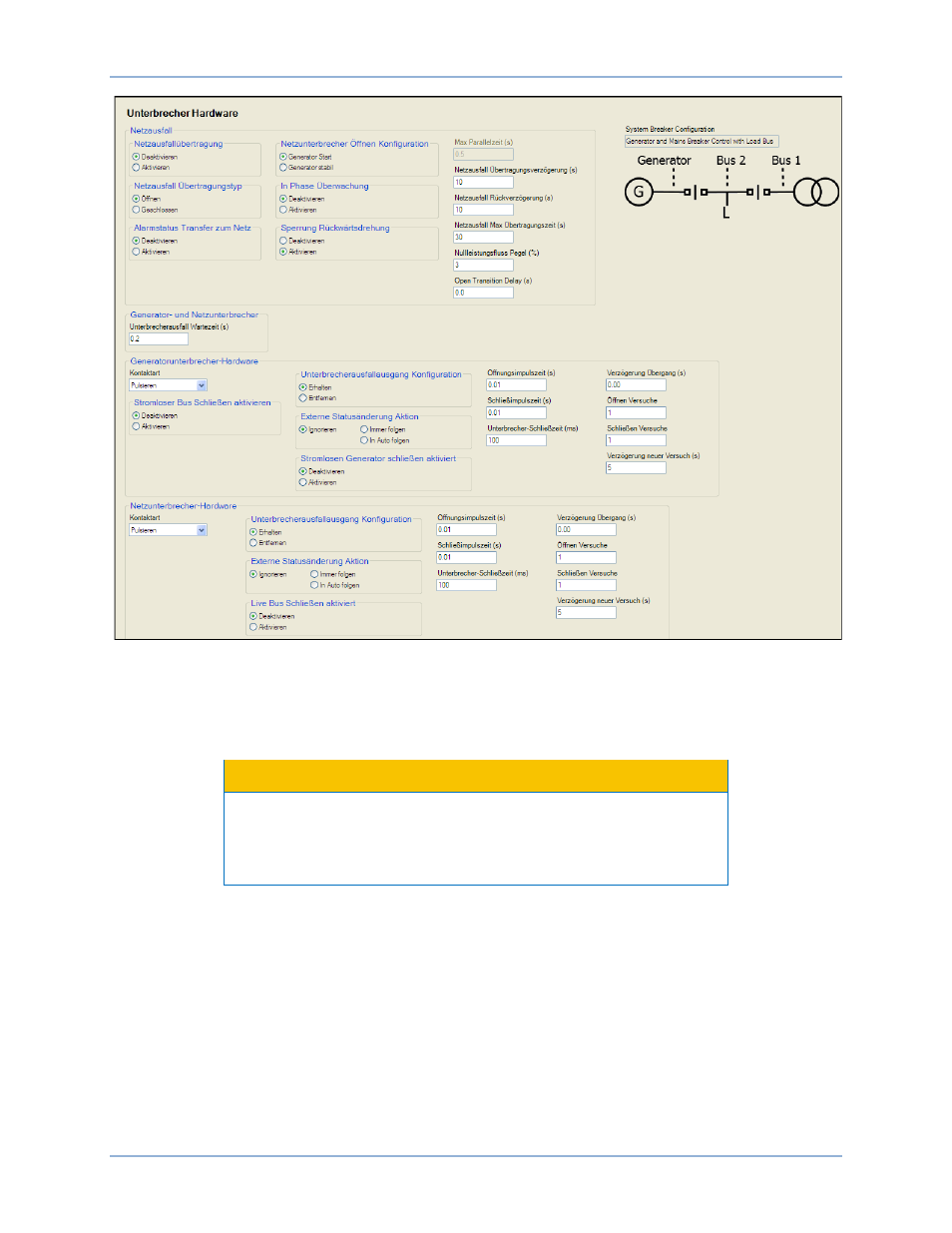

Abbildung 50. Einstellungs-Explorer, Unterbrechermanagement, Unterbrecherhardware
6.
Öffnen Sie die entsprechenden Zustandserkennungs-Fenster im Einstellungs-Explorer unter
Unterbrechermanagement, Buszustandserkennung. Dort werden die Parameter für die Erkennung
von stabilen und fehlerhaften Generator- und Buszuständen eingestellt.
Achtung
Die Generator- und Buszustandsparameter sind von entscheidender
Bedeutung, weil ein Unterbrecher nur dann geschlossen werden kann,
wenn der Generator stabil ist und der Bus entweder stabil oder
stromlos ist.
Die Buszustandsschwellwerte bestimmen, wann der Generator oder der Bus als stabil oder als
stromlos erachtet werden.
Jeder Bus verfügt über sein eigenes Einstellungsfenster. Diese umfassen die Fenster Gen
Zustandserkennung, Bus 1 Zustandserkennung und optional Bus 2 Zustandserkennung. In jedem
Fenster werden Dreiphasen- und Einphasenschwellwerteinstellungen bereitgestellt.
Es wird nur das Fenster Gen Zustandserkennung beschrieben, da die Fenster Gen, Bus 1 und 2
Zustandserkennung identisch sind.
Das Fenster Gen Zustandserkennung finden Sie im Einstellungs-Explorer unter der Kategorie
Unterbrechermanagement, Buszustandserkennung, und es wird in Abbildung 51 dargestellt. Die
Fenster Bus 1 Zustandserkennung und optional Bus 2 Zustandserkennung finden Sie auch unter der
Kategorie Buszustandserkennung.
