119
10.
Wenn Sie den Spannungsregler mit einem analogen Signal steuern, öffnen Sie das Fenster AVR
Ausgang im Einstellungs-Explorer unter Mehrgeneratormanagement. Wählen Sie in diesem Fenster
die Parameter und Pegel für den Vorspannungsausgang, wie dies der Spannungsregler erfordert.
a.
Ausgangstyp – Wählen Sie, ob das AVR Vorspannungssignal ein Spannungs- oder
Stromsignal sein soll.
b.
Reaktion – Wählen Sie Erhöhen oder Verringern. Erhöhen sollte gewählt werden, wenn eine
Erhöhung der Ausgangsparameter zu einer Erhöhung der Generatorausgangsspannung
führt.
c.
Min Ausgangsstrom (mA) und Max Ausgangsstrom (mA) – Wenn der Ausgangstyp Strom ist,
müssen diese Parameter konfiguriert werden. Stellen Sie den minimalen und den maximalen
Strom auf einen Bereich ein, der dem Vorspannungseingangsbereich des Spannungsreglers
entspricht. Der Wertebereich für diese Parameter beträgt 4 mA bis 20 mA.
d.
Min Ausgangsspannung (V) und Max Ausgangsspannung (V) – Wenn der Ausgangstyp
Spannung ist, müssen diese Parameter konfiguriert werden. Stellen Sie die minimale und die
maximale Spannung auf einen Bereich ein, der dem Vorspannungseingangsbereich des
Spannungsreglers entspricht. Der Wertebereich für diese Parameter beträgt -10 V bis +10 V.

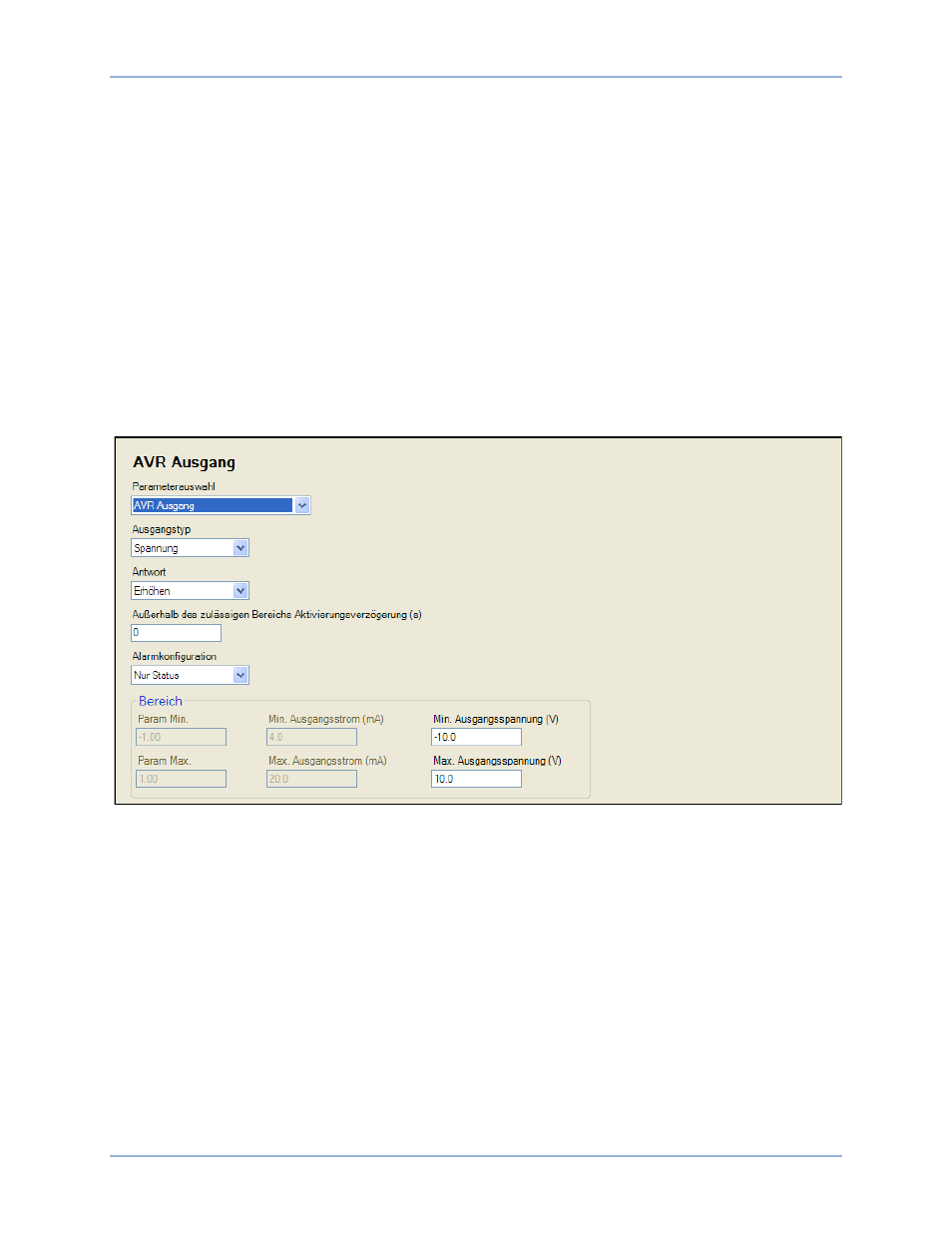

Abbildung 54. Einstellungs-Explorer, Mehrgeneratormanagement, AVR Ausgang
11.
Wenn Sie den Drehzahlregler mit einem analogen Signal steuern, öffnen Sie das Fenster
Reglerausgang im Einstellungs-Explorer unter Mehrgeneratormanagement. Diese Parameter sind
identisch mit denen des AVR Ausgangs und sollten auf gleiche Weise eingestellt werden.
12.
Richten Sie die programmierbare Logik so ein, dass dem DGC-2020HD ermöglicht wird, den
Generator zu synchronisieren und den Generatorunterbrecher zu schließen. Klicken Sie in der
programmierbaren Logik von BESTlogicPlus auf das Register Elemente und ziehen Sie das Element
GENUNTB (Generatorunterbrecher) in das Hauptfenster der Logik. Siehe Abbildung 55.
DGC-2020HD
Synchronisator
