Analogeingang 4
•
AVR Ausgang
•
BATT V
•
Ladedruck
•
BUS 1 Hz
•
BUS 1 VAB
•
BUS 1 VBC
•
BUS 1 VCA
•
Öldruck
•
RPM
•
Drehzahl Voreinstellung
•
System KW Kapazität
•
System gesamte generierte kVar
•
System gesamte generierte KW
•
Treibstoff Gesamtverbrauch
•
Spannungsvoreinstellung
Ausgangstyp
Ein externer Analogausgang kann so konfiguriert werden, dass er ein Spannungs- oder ein Stromsignal
liefert.
Außerhalb des Bereichs Alarmtyp
Ein 'Außerhalb des Bereichs' Alarm alarmiert den Benutzer über ein getrenntes oder beschädigtes
Analogausgangskabel.
Außerhalb des zulässigen Bereichs Aktivierungsverzögerung
Die Einstellung für die 'außerhalb des zulässigen Bereichs Aktivierungsverzögerung' verzögert die
Alarmmeldung.
Bereiche
Für den gewählten Ausgangstyp müssen Bereiche eingestellt werden. Param. Min. steht in Beziehung zu
Min. Ausgangsstrom oder Min. Ausgangsspannung und Param. Max. steht in Beziehung zu Max.
Ausgangsstrom oder Max. Ausgangsspannung.
Betriebseinstellungen
Die Betriebseinstellungen der externen Analogausgänge werden im Einstellungsfenster AEM x Ausgang
#y (wobei x = 1 bis 4 und y = 1 bis 4 entspricht) in BESTCOMSPlus konfiguriert (Abbildung 201). Die
Einstellungen werden in Tabelle 90 aufgelistet.

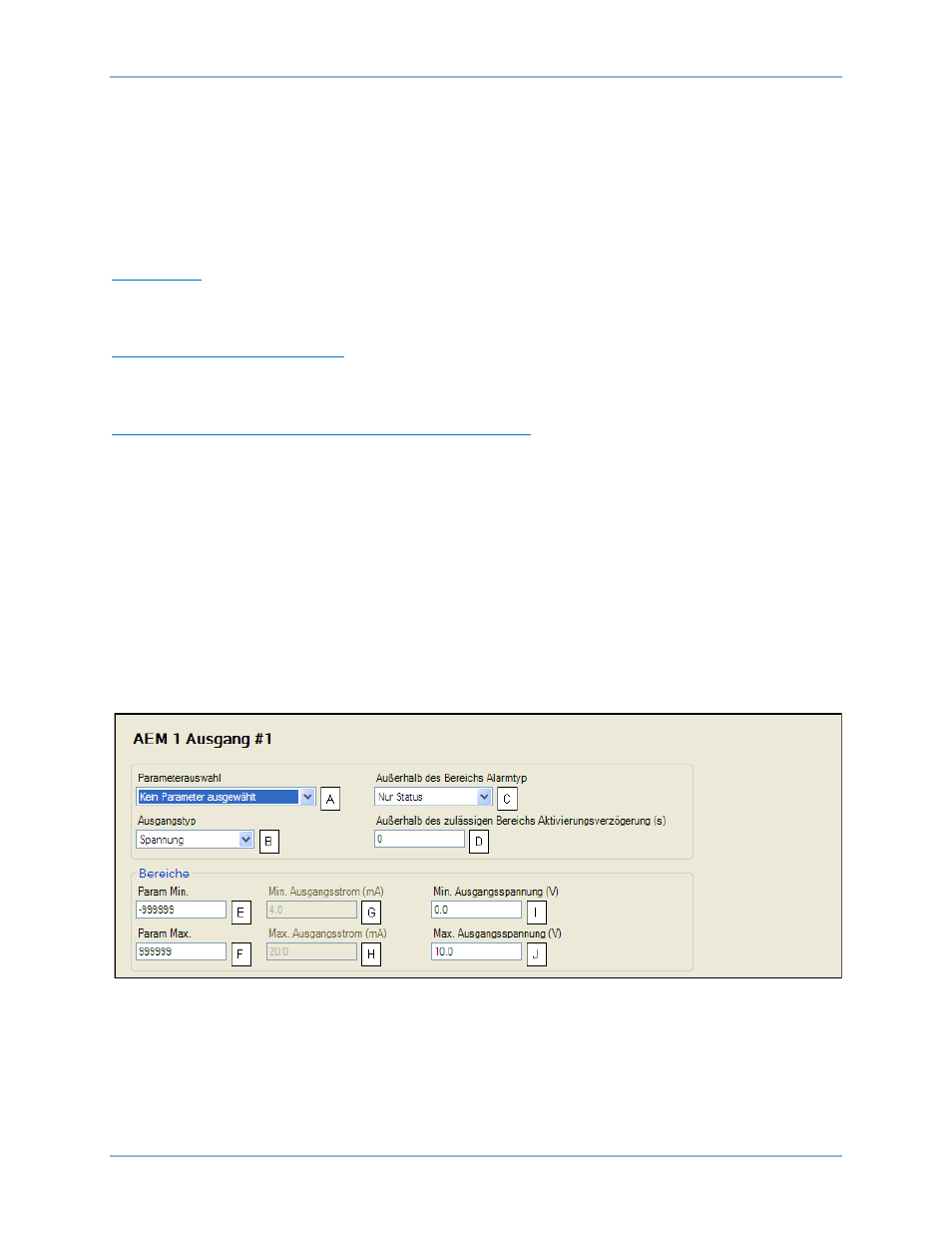

Abbildung 201. Einstellungs-Explorer, Programmierbare Ausgänge, Externe Analogausgänge, AEM 1
Ausgang #1
