Ausgänge
Kontaktausgänge
BESTCOMSPlus Navigationspfad: Messungs-Explorer, Ausgänge, Kontaktausgänge
Vordere Schalttafel Navigationspfad: Messung > Status > Ausgänge > Kontaktausgänge
Dieses Fenster zeigt den Status der zwölf Kontaktausgänge und die Start, Arbeit und Vorstart Ausgänge
an. Der Status ist WAHR, wenn die entsprechende Anzeige leuchtet. Siehe Abbildung 107.

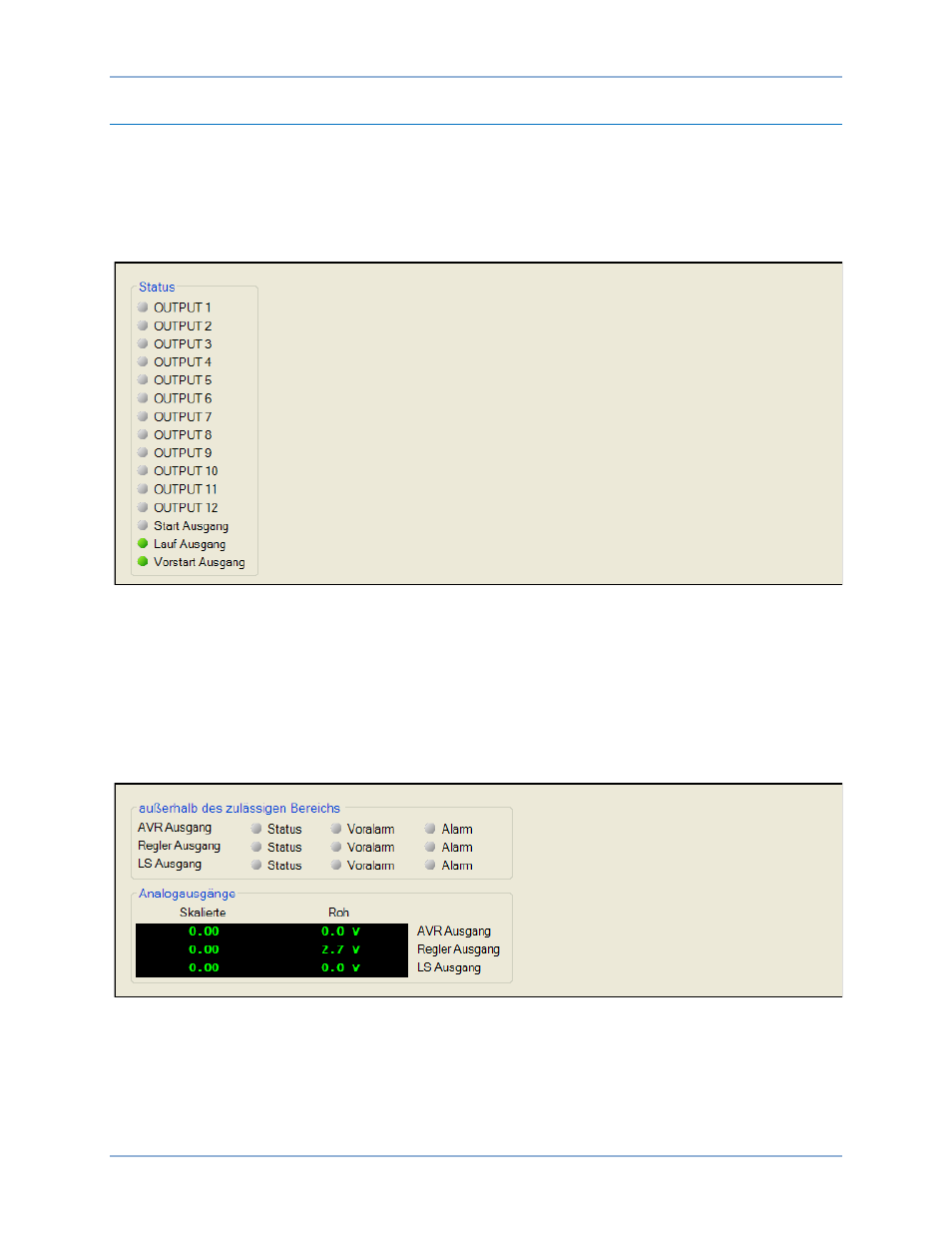

Abbildung 107. Messungs-Explorer, Ausgänge, Fenster Kontaktausgänge
Analogausgänge
BESTCOMSPlus Navigationspfad: Messungs-Explorer, Ausgänge, Analogausgänge
Vordere Schalttafel Navigationspfad: Messung > Status > Ausgänge > AVR Ausgang / GOV Ausgang /
LT Ausgang
In diesem Fenster werden die skalierten und die unbearbeiteten Analogwerte der AVR, GOV und LT
Ausgänge angezeigt. Ein Analogausgang, der außerhalb des angegebenen Bereiches liegt, wird über die
entsprechende Status, Voralarm oder Alarmanzeige signalisiert. Siehe Abbildung 108.
Abbildung 108. Messungs-Explorer, Ausgänge, Fenster Analogausgänge
Konfigurierbare Elemente
BESTCOMSPlus Navigationspfad: Messungs-Explorer, Ausgänge, Konfigurierbare Elemente
Vordere Schalttafel Navigationspfad: Messung > Status > Konfigurierbare Elemente
Dieses Fenster zeigt den Status der acht konfigurierbaren Elemente. Der Status ist WAHR, wenn die
entsprechende Anzeige leuchtet. Siehe Abbildung 109.
