Tabelle 93. Einstellungen für CEM x Eingänge
Positionsanzeiger
Einstellung
Bereich
Schrittweite
Einheit
A
Alarmkonfiguration
Nur Status,
Voralarm oder
Alarm
n.z.
n.z.
B
Aktivierungsverzögerung
0 bis 300
1
Sekunden
C
Beschriftungstext
16
alphanumerische
Zeichen
n.z.
n.z.
D
Kontakterkennung
Immer oder nur,
wenn Motor läuft
n.z.
n.z.
Konfiguration externe Kontaktausgänge
Ein CEM-2020 bietet 24 Kontaktausgänge und ein CEM-2020H bietet 18 Kontaktausgänge. Die
Ausgänge werden mit CEM x Ausgang #1 bis CEM x Ausgang #24 bezeichnet (wobei x = 1 bis 4
entspricht). Die Logikverknüpfungen für Kontaktausgänge werden im Fenster BESTlogicPlus screen in
BESTCOMSPlus hergestellt, und die Betriebseinstellungen für die Kontaktausgänge werden im
Einstellungsfenster CEM x Ausgänge (wobei x = 1 bis 4 entspricht) in BESTCOMSPlus konfiguriert.
BESTCOMSPlus Navigationspfad: Einstellungs-Explorer, Programmierbare Ausgänge, Externe
Kontaktausgänge
Vordere Schalttafel Navigationspfad: Einstellungs-Explorer > Programmierbare Ausgänge > Externe
Kontaktausgänge
Beschriftungstext
Um die Identifizierung der externen Kontaktausgänge einfacher zu gestalten, kann jedem der Ausgänge
eine benutzerdefinierte Beschriftung zugewiesen werden. Die Beschriftung besteht aus einer
alphanumerischen Zeichenkette mit maximal 16 Zeichen.
Logikverknüpfungen
Die Logikverknüpfungen für externe Kontaktausgänge werden im Fenster BESTCOMSPlus von
BESTlogicPlus vorgenommen. Der Logikblock CEM 1 Ausgang 1 wird in Abbildung 211 dargestellt.

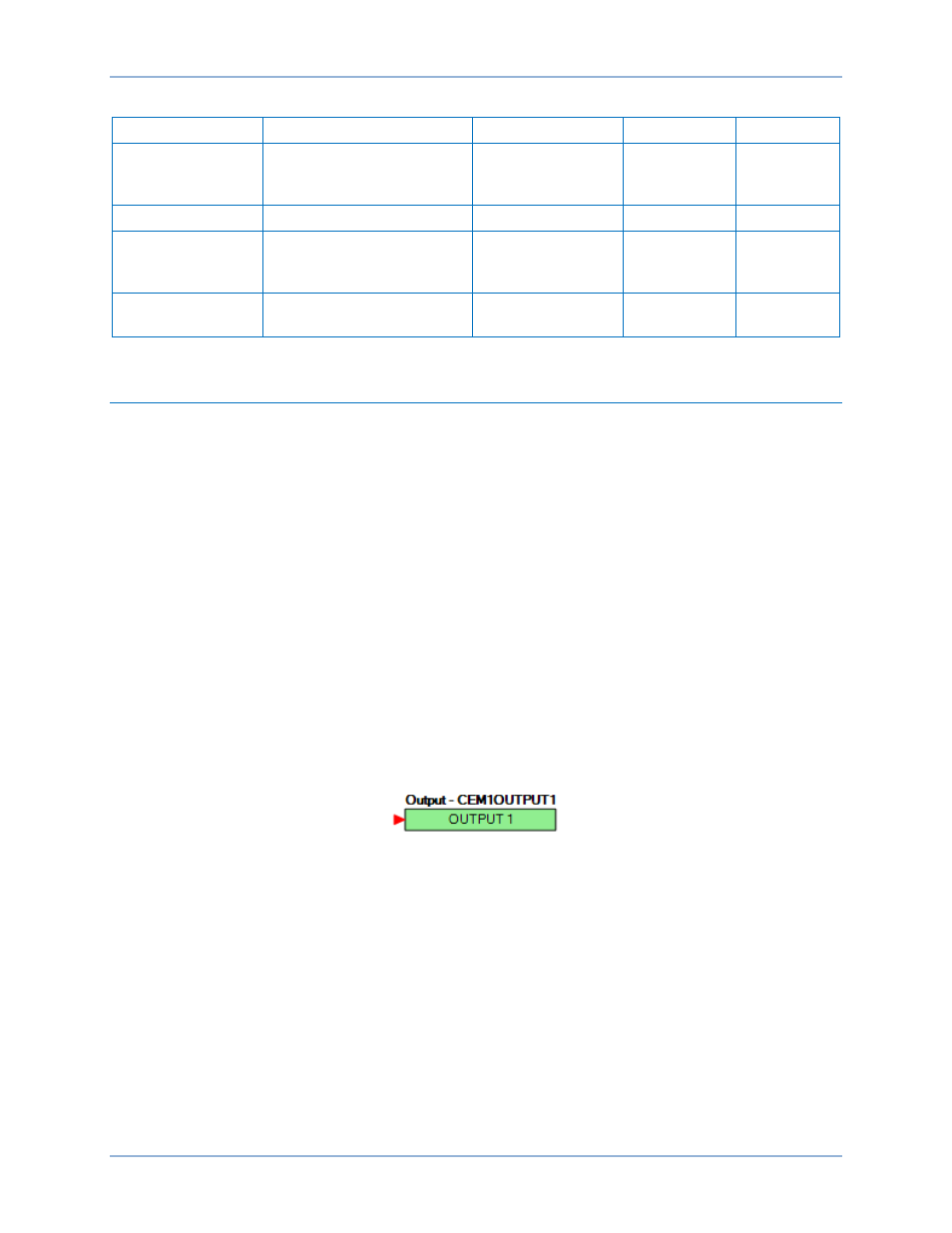

Abbildung 211. Externer Kontaktausgang Logikblock
Betriebseinstellungen
Die Beschriftungen für externe Kontaktausgänge werden im Einstellungsfenster CEM x Ausgänge (wobei
x = 1 bis 4 entspricht) in BESTCOMSPlus konfiguriert (Abbildung 212).
