hier konfiguriert werden. Abbildung 169 zeigt das schwebende Nenndatenfenster. Die Einstellungen
werden in Tabelle 77 aufgelistet.
Hilfs- CT Zuordnung
DGC-2020HD Controller mit Bauformnummer xxxxxxxBx verfügen über einen Hilfs- CT und Controller mit
Bauformnummer xxxxxxxEx verfügen über vier. Verwenden Sie diese Einstellungen, um die Zuordnungen
für jeden Hilfs- CT anzugeben.
Erdungsstrom
Die Einstellungen für den Erdungsstrom Hilfs- CT legen den nominellen Primärseitenstrompegel
(Busseite) am Erdungsstrom-Abtasttransformator fest. Diese Einstellung akzeptiert Werte zwischen 1 und
99,999 in Schritten von 1. Der Sekundärseitenwert des Erdungsstrom Abtast- CT wird durch die
Bauformnummer des Controllers bestimmt. Ein DGC-2020HD mit einer Bauformnummer von 1xxxxxxxx
verwendet einen nominellen CT Sekundärseitennennwert von 1 Aac. Ein DGC-2020HD mit einer
Bauformnummer von 5xxxxxxxx verwendet einen nominellen CT Sekundärseitennennwert von 5 Aac.

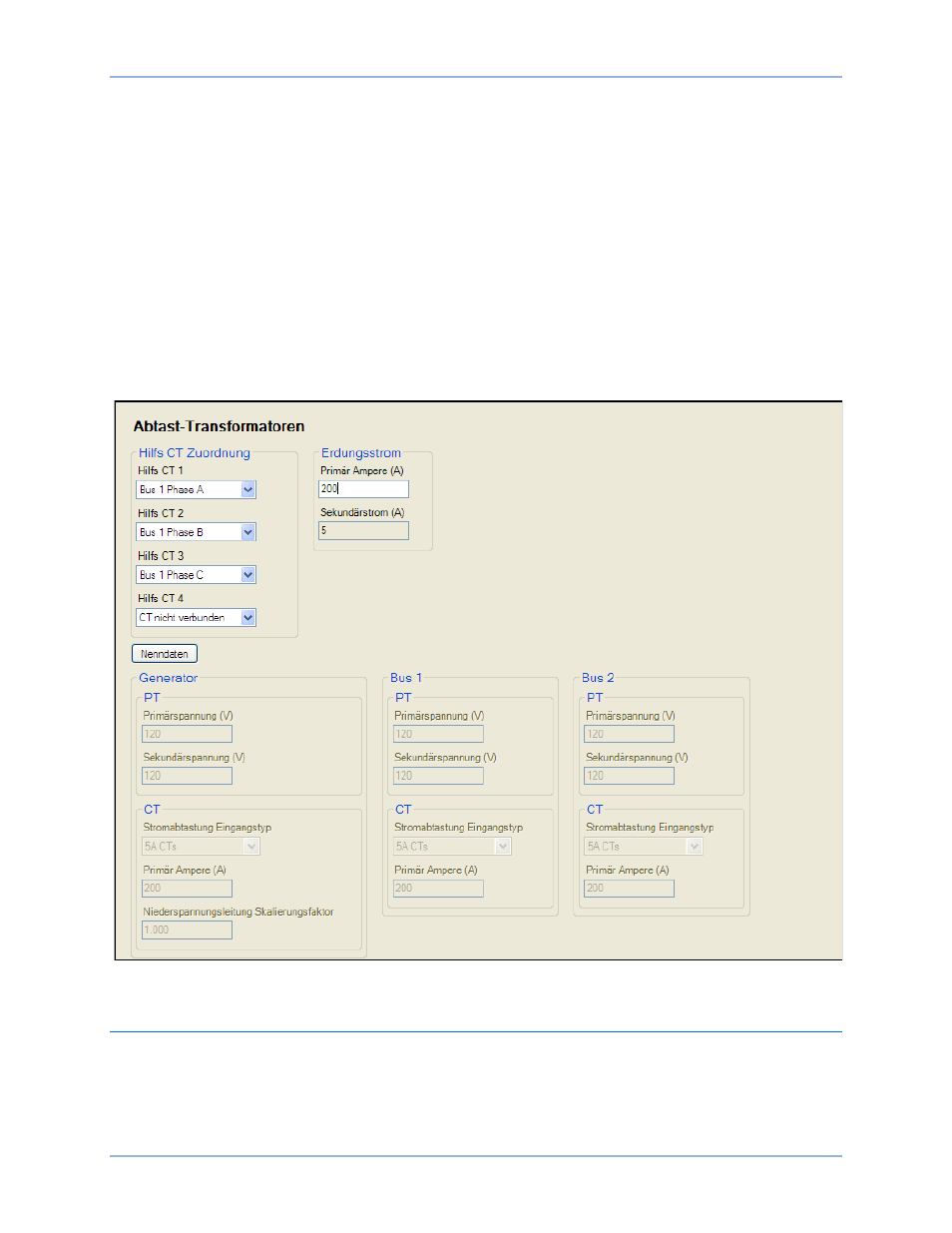

Abbildung 174. Einstellungs-Explorer, Systemparameter, Abtasttransformatoren
Einstellungen für die Relaissteuerung
BESTCOMSPlus Navigationspfad: Einstellungs-Explorer, Systemparameter, Relaissteuerung
Vordere Schalttafel Navigationspfad: Einstellungen > Systemparameter > Relaissteuerung
Die standardmäßige Betriebseinstellung für die Start-, Arbeits- und Vorstartrelais ist Vordefiniert oder
Standard. Jedes dieser Relais kann über eine Logik gesteuert werden, indem die Einstellung
Konfiguration
