Positionsanzeiger
Einstellung
Bereich
Schrittweite
Einheit
E
Pager Puffergrenze
80, 120, 160
oder 200
n.z.
Zeichen
F
Pager Komm Datenformat
7-bit gerade
Parität oder 8-
bit keine Parität
n.z.
n.z.
Modemkommunikation aufbauen
Vor dem Aufbau der Modemkommunikation muss die vom PC verwendete Baudrate der vom DGC-
2020HD verwendeten Baudrate entsprechen.
Die vom DGC-2020HD verwendete Baudrate kann direkt über die Schnittstelle auf der vorderen
Schalttafel oder über BESTCOMSPlus per USB- (lokal) oder Ethernetverbindung (extern) eingestellt
werden. Wenn Sie die vordere Schalttafel verwenden, navigieren Sie zu Einstellungen > Kommunikation
> RS-232 Einrichtung. Wenn Sie BESTCOMSPlus verwenden, navigieren Sie zu Einstellungs-Explorer,
Kommunikation, RS-232 Einrichtung (Abbildung 161). Stellen Sie die Baudrate auf den gewünschten
Wert ein und senden Sie die Einstellungen ans Gerät, wenn Sie BESTCOMSPlus verwenden.
Öffnen Sie das Fenster Verbindung, indem Sie auf die Schaltfläche Verbinden in der unteren Menüleiste
klicken. Wählen Sie im Verbindungsfenster Serielle RS-232 / Modemverbindung und klicken sie die
Schaltfläche Eigenschaften. Das Dialogfenster Erweiterte Eigenschaften der Seriellen Schnittstelle wird
angezeigt. Stellen Sie die Baudrate so ein, dass diese dem Wert entspricht, den Sie im Fenster RS-232
vorfinden. Das Dialogfenster Erweiterte Eigenschaften der Seriellen Schnittstelle wird in Abbildung 163
gezeigt.

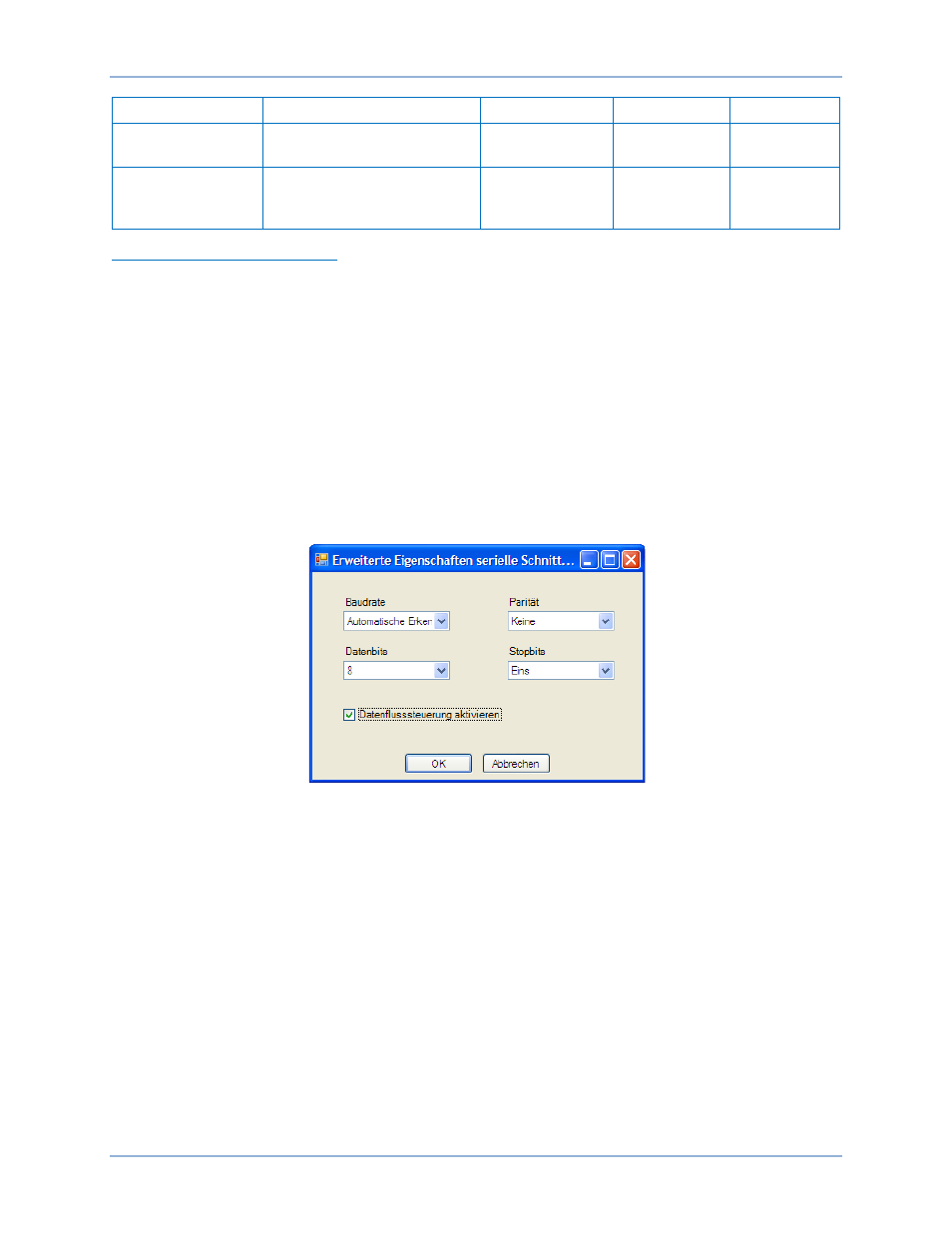

Abbildung 163. Erweiterte Eigenschaften der Seriellen Schnittstelle
Wählen Sie im Fenster Verbindung Serielle RS-232 / Modemverbindung und geben Sie die
Telefonnummer des an den DGC-2020HD angeschlossenen Modems an. Um den richtigen COM Port
auszuwählen, öffnen Sie den Windows® Gerätemanager und klappen Sie die Verzweigung 'Modems' auf.
Klicken Sie mit rechts auf den Modemnamen und wählen Sie 'Eigenschaften'. Öffnen Sie das Register
'Erweitert', um den COM Port einzusehen. Klicken Sie auf Verbinden.
Stellen Sie vor der Installation am Einsatzort sicher, das erfolgreiche Modemkommunikation erreicht
werden kann, da einige Modems nicht in der Lage sind, miteinander zu kommunizieren.
Es wird empfohlen, die schnellstmögliche Baudrate auszuwählen, bei der eine zuverlässige
Kommunikation aufrechterhalten werden kann.
Bei einer Verbindung zum DGC-2020HD über Modem, wird das BESTCOMSPlus Messungsfenster
Analyse deaktiviert.
