In einigen Anwendungen kann es von Nutzen sein, die normale Arbeitsweise der Arbeit, Vorstart oder
Start Relais des DGC-2020HD zu modifizieren. Wenn dies gewünscht wird, können diese Relais so
konfiguriert werden, dass sie außerhalb ihrer vordefinierten Funktionalität arbeiten. Wenn Ihr Genset
beispielsweise keine Startunterstützung durch Glühkerzen benötigt, kann das Vorstart Relais einer
anderen Aufgabe zugewiesen werden. Eine Konfiguration dieser Relais als programmierbare Relais stellt
diese in der programmierbaren Logik von BESTlogic™Plus zur Verfügung, so dass sie auf die gleiche
Weise wie die anderen programmierbaren Relaisausgänge verwendet werden können. Ein vordefinierter
oder programmierbarer Betrieb der Arbeit, Vorstart und Start Relais wird im Fenster Relaissteuerung
ausgewählt (Abbildung 28). Konsultieren Sie das Kapitel BESTlogicPlus für weitere Informationen zur
programmierbaren Logik des DGC-2020HD.

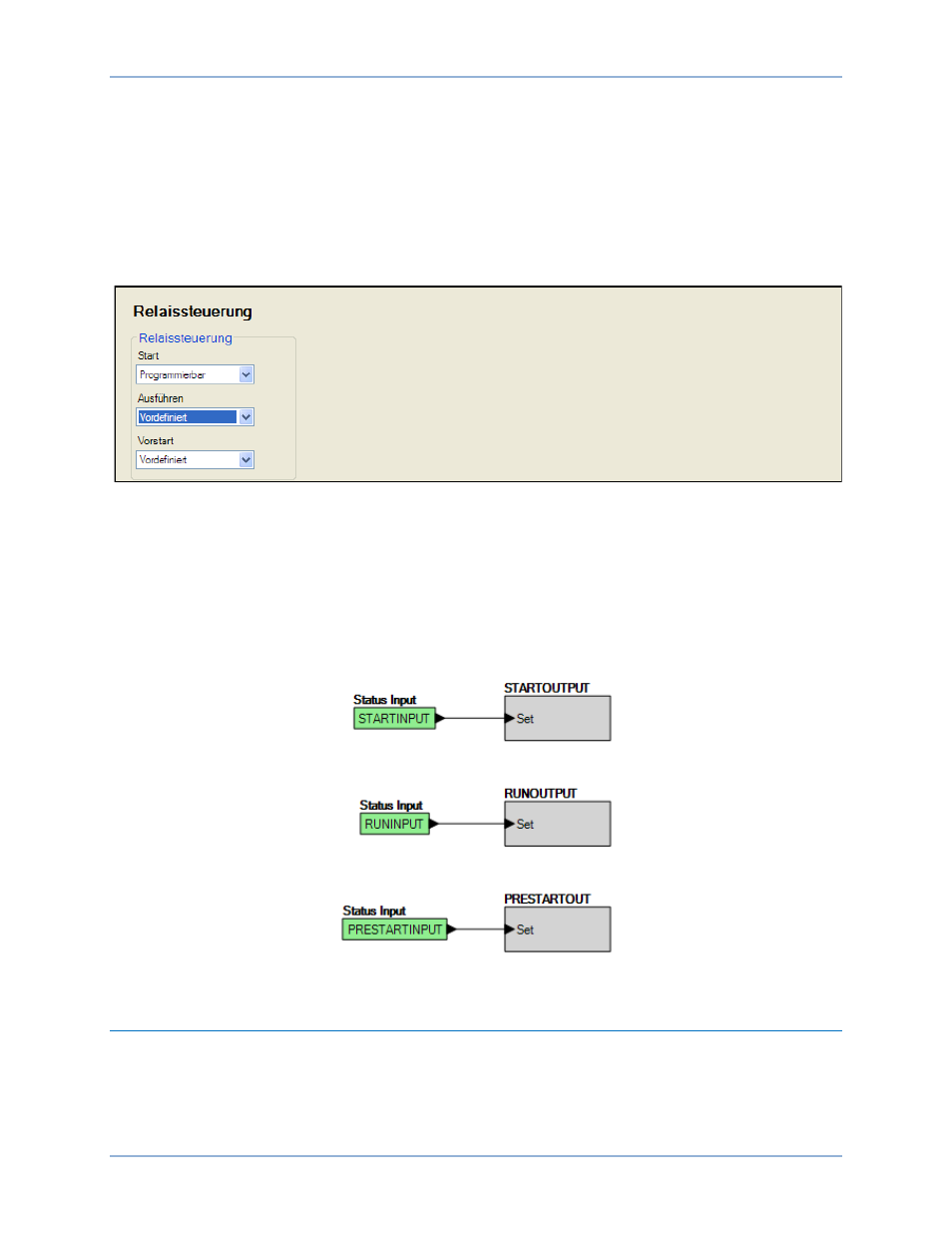

Abbildung 28. Einstellungs-Explorer, Systemparameter, Fenster Relaissteuerung
Die vordefinierte Funktionalität steht in der Logik als Eingang zur Verfügung. Wurde Programmierbar als
Relaissteuermodus ausgewählt, sorgt eine Verbindung der entsprechenden vordefinierten
Eingangsfunktionalität mit dem Relais dafür, dass das Relais so funktioniert, als wäre Vordefiniert als sein
Relais-Steuerungstyp ausgewählt. Es kann jedoch eine andere Logik damit kombiniert werden, um einen
vielseitigeren Betrieb zu ermöglichen. Wenn für ein Relais Programmierbar gewählt wurde, es aber nicht
in der Logik verwendet wird, schließt das Relais nie.
Ein beispielhaftes Logikschema, das bei allen drei Relais die vordefinierten Eingänge direkt mit den
"programmierbaren" Relaisausgängen verbindet, wird in Abbildung 29 dargestellt.
Abbildung 29. Beispielhaftes Logikschema mit programmierbaren Relais
Programmierbare Kontaktausgänge
DGC-2020HD Controller verfügen über 12 programmierbare Ausgangskontakte (OUT 12 bis 1). Mit
einem optionalen CEM-2020 (Kontakterweiterungsmodul) stehen zusätzliche 24 Kontaktausgänge zur
Verfügung. Ein optionales CEM-2020H (Kontakterweiterungsmodul - Hochstrom) bietet 18
Kontaktausgänge. Bis zu vier CEM-2020 oder CEM-2020H, in jeder möglichen Kombination, werden vom
DGC-2020HD unterstützt.
Kontaktausgänge
DGC-2020HD
