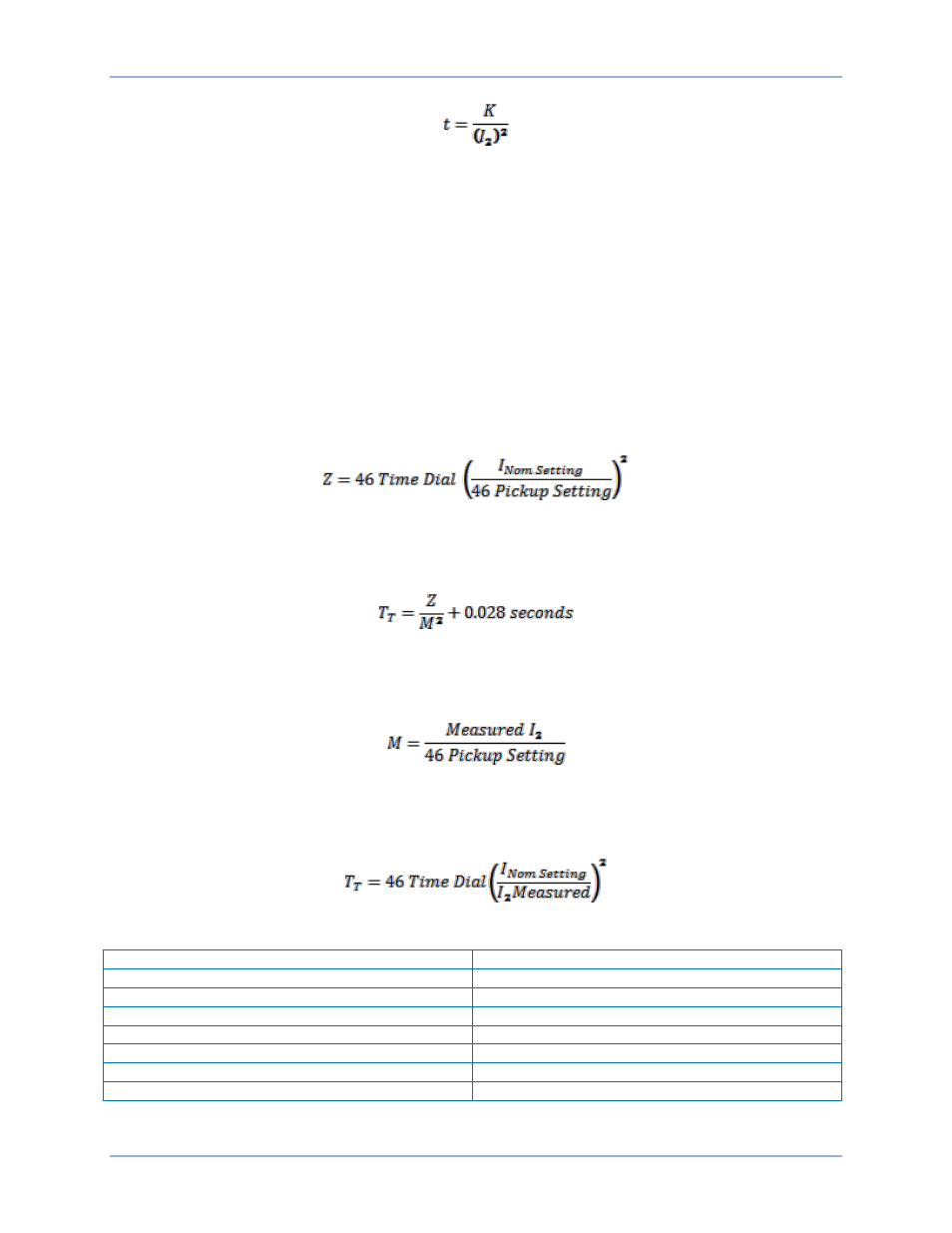

Gleichung 12
Der K Faktor bestimmt den Zeitraum, für den ein Generator 1 Per Unit gegenläufigem Strom widerstehen
kann. Mit einem K Faktor von 20 zum Beispiel, und weil (I
2
)
2
bei 1 Per Unit Strom 1 wird, kann der
Generator diesem Zustand für 20 Sekunden widerstehen. Typische Werte für Generator K Faktoren
liegen im Bereich zwischen 2 und 40. Das Relais verwendet die "Nennstrom" Einstellung des Relais, um
zu bestimmen, was 1 Per Unit Strom im Generator entspricht.
Wenn die 46 Kurve ausgewählt wurde, ändert das Relais den erlaubten Bereich für den zeitabhängigen
Einstellungskoeffizienten auf 1 bis 99 (statt eines Bereichs für den zeitabhängigen
Einstellungskoeffizienten von 0,1 bis 9,9 für alle anderen Kurven). Der Benutzer sollte den "K" Faktor des
Generators in das Feld 'Zeitabhängiger Einstellungskoeffizient' eingeben.
Relaisgleichung
Wird die 46 Funktion benutzt, verwendet das Relais den K Faktor (d.h. die Einstellung für den 46
zeitabhängigen Einstellungskoeffizienten), die Einstellung für den 46 Minimalabgriff und den Volllaststrom
des Generators, um eine Konstante Z zu erstellen (siehe Gleichung 13).
Gleichung 13
Die vom Relais verwendete Gleichung für die Zeit bis zur Auslösung ist:
Gleichung 14
wobei:
Gleichung 15
was, wenn M > 1, gekürzt wird auf:
Gleichung 16
Englisch
Deutsch
Time Dial
Zeitabhängiger Einstellungskoeffizient
Measured
Gemessen
Nom Setting
Nominelle Einstellung
Pickup Setting
Abgriffeinstellung
Seconds
Sekunden
Time in Seconds
Zeit in Sekunden
Multiples of Pickup
Vielfache des Abgriffs
DGC-2020HD
Zeitkennlinien
