9469375990 Rev B 143
Sind alle Per-Unit Werte zugeordnet, und die Nenndatenparameter werden geändert, berechnet
BESTCOMSPlus automatisch alle Einstellungen für natürliche Einheiten mit den veränderten
Nenndatenparametern neu.
Die folgende Einstellung hat natürliche Einheiten von Sekundärspannung, und die damit verknüpften
Nenndaten sind die Nenn-Sekundärspannung (im Fenster Systemparameter, Nenndaten).
•
Phasenungleichgewicht 47-x Abgriff
Niedrige Leitungsspannung Skalierungsfaktor
Ein Skalierungsfaktor für niedrige Leitungsspannung wird verwendet, um automatisch die
Abgriffeinstellungen für ein Phasenspannungsungleichgewicht in Anwendungen anzupassen, die mehr
als eine Art von Genset Verbindungen verwenden könnten. Die Einstellung für den Skalierungsfaktor wird
verwendet, wenn festgestellt wird, dass der DGC-2020HD in einer Konfiguration mit niedriger
Leitungsspannung arbeitet. Wird die Funktion Überbrückung bei niedriger Leitungsspannung über das
Fenster Programmierbare Funktionen einem Kontakteingang zugeordnet, werden der Status des
Kontakteingangs und die erkannte Konfiguration überschrieben. Das bedeutet, dass, wenn eine oder
beide wahr sind, das System als für Niedrige Leitungsspannung konfiguriert festgelegt wird. Der Wert der
Skalierungsfaktoreinstellungen dient als Multiplikator für die Abgriffeinstellungen. Empfängt der DGC-
2020HD beispielsweise einen Skalierungsfaktor-Kontakteingang und die Einstellung für den
Skalierungsfaktor steht auf 2,000, so wird die Einstellung für den Abgriff verdoppelt (2,000x PU).
Alarmkonfiguration
Der Benutzer kann einstellen, ob eine Phasenungleichgewichtsmeldung einen Voralarm (Warnung) oder
einen Alarm (Abschaltung) auslöst. Sie kann vom Benutzer auch dafür konfiguriert werden, einen
programmierbaren Ausgang zu schließen.
Der Elementstatus steht der programmierbaren Logik von BESTlogicPlus zur Verfügung, wenn "Nur
Status" ausgewählt wurde.
Logikverknüpfungen
Die Logikverknüpfungen für Phasenspannungsungleichgewichts-Elemente werden im Fenster
BESTCOMSPlus von BESTlogicPlus vorgenommen. Der Phasenspannungsungleichgewicht Logikblock
wird in Abbildung 71 gezeigt. Wenn der Blockeingang WAHR ist, ist das 47 Element deaktiviert. Der
Auslöseausgang (Trip) ist WAHR, wenn sich das 47 Element im Auslösezustand befindet.

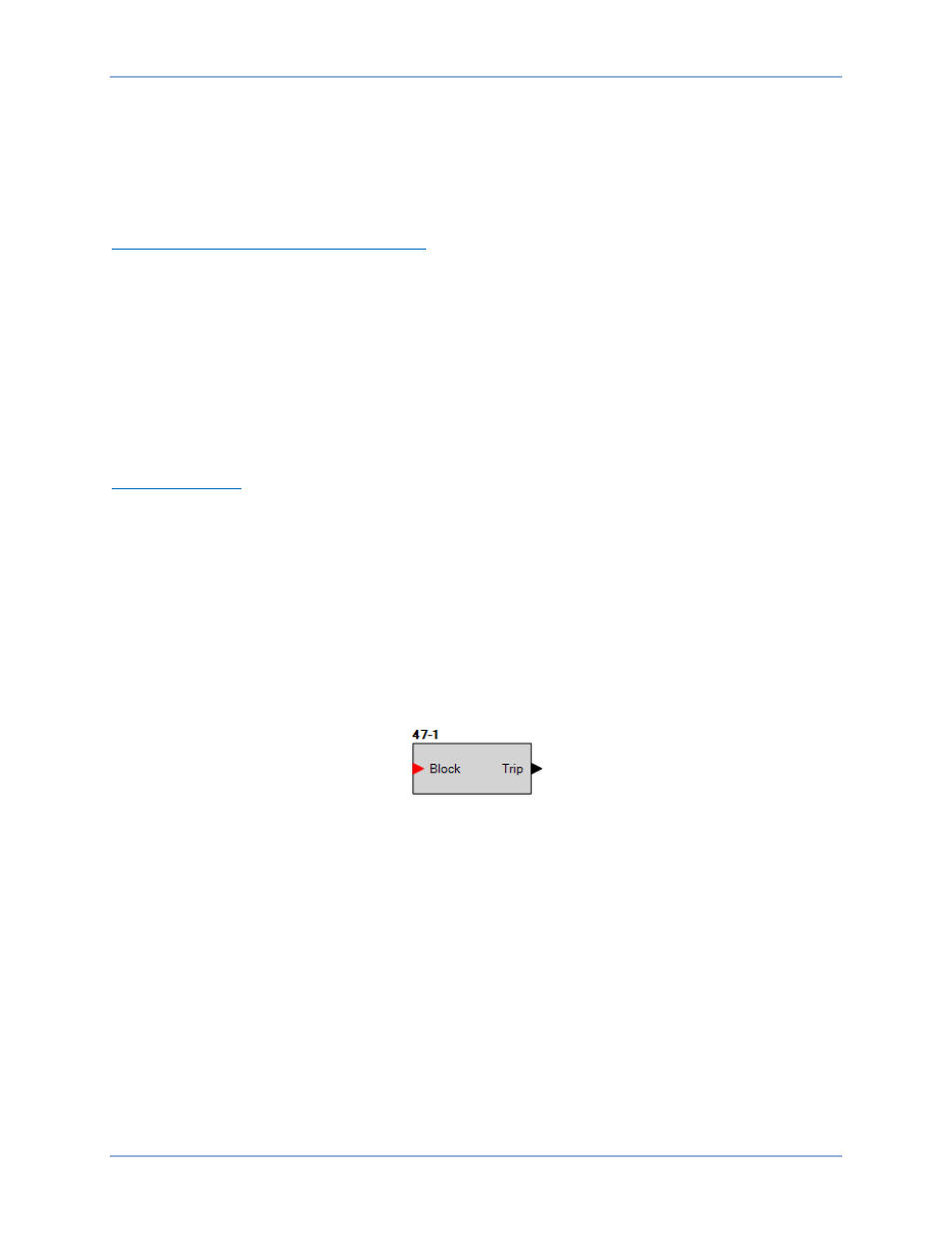

Abbildung 71. Phasenspannungsungleichgewicht Logikblock
Betriebseinstellungen
Die Betriebseinstellungen des Phasenspannungsungleichgewicht-Elements werden im
Einstellungsfenster Phasenspannungsungleichgewicht (Abbildung 72) in BESTCOMSPlus vorgenommen.
Die Einstellungsbereiche werden im Kapitel Technische Daten definiert.
DGC-2020HD Generatorschutz
