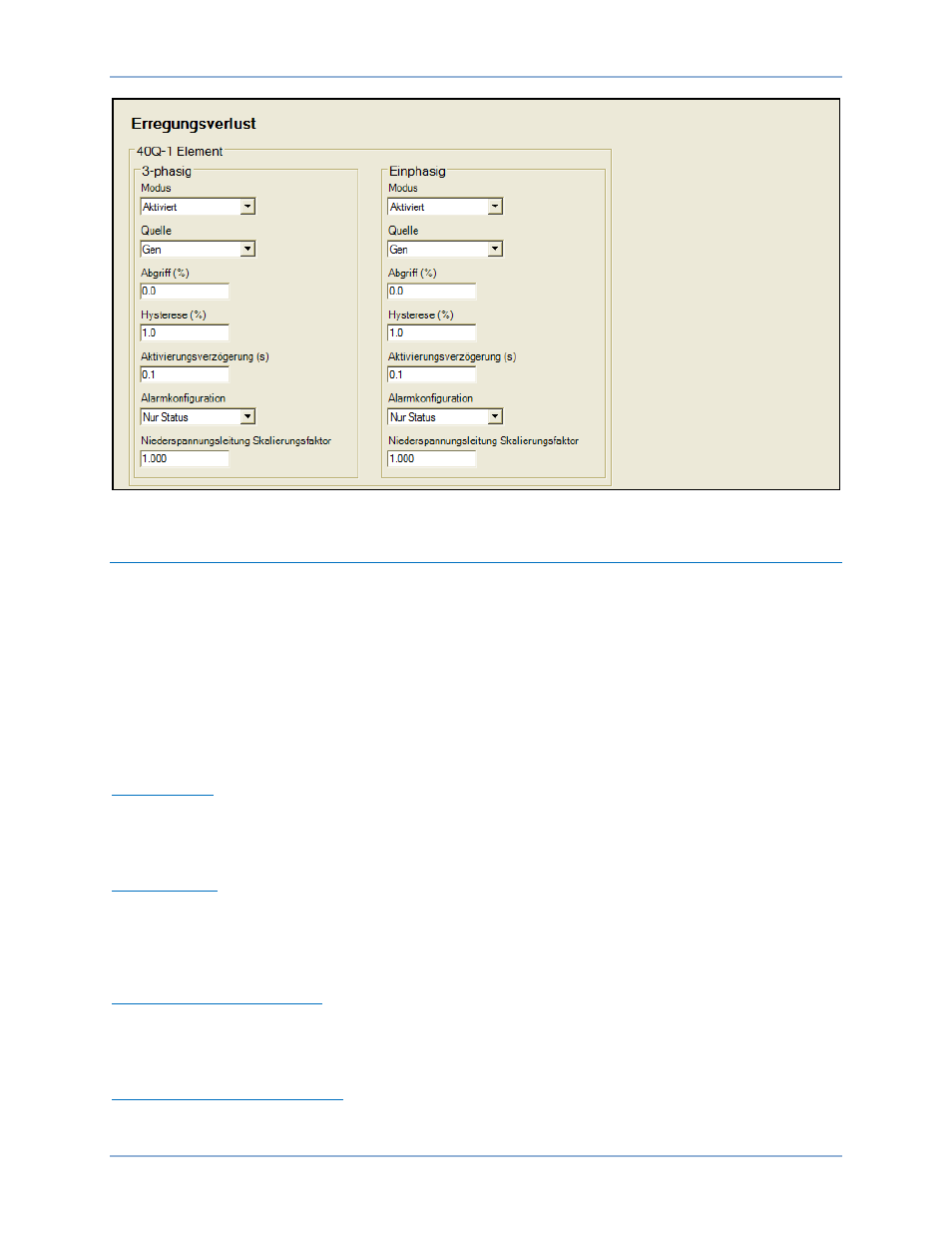

Abbildung 86. Einstellungs-Explorer, Generatorschutz, Leistung, Erregungsverlust
Einstellungsgruppen
Vier Einstellungsgruppen für die Anpassung der Koordinationseinstellungen ermöglichen es, diese für
eine vorhersehbare Situation zu optimieren.
Diese vier Einstellungsgruppen werden mit Einstellungsgruppe 0, Einstellungsgruppe 1,
Einstellungsgruppe 2 und Einstellungsgruppe 3 bezeichnet. Die Logikverknüpfungen für
Einstellungsgruppen werden im Fenster BESTCOMSPlus von BESTlogicPlus vorgenommen.
Funktionen der Einstellungsgruppen
Die Einstellungsgruppe, die an einem gegebenen Zeitpunkt aktiv ist, wird durch die Auswahllogik für
Einstellungsgruppen bestimmt. Diese Funktionslogik ermöglicht manuelle Auswahl (Logik).
Logikeingänge
Diese Funktion überwacht die Logikeingänge D0 bis D3 und ändert die aktive Einstellungsgruppe
entsprechend des Status dieser drei Eingänge. Diese Eingänge können mit Logikausdrücken wie zum
Beispiel Kontaktabtastungseingängen verknüpft werden.
Logikausgänge
Die Einstellungsgruppen-Funktionslogik verfügt über vier Logikvariablen-Ausgänge SG0 bis SG3. Die
entsprechende Variable wird bestätigt, wenn jede der entsprechenden Einstellungsgruppen aktiv ist.
Diese Logikvariablen können in der programmierbaren Logik verwendet werden, um die Logik auf der
Grundlage der aktiven Einstellungsgruppe zu verändern.
Einstellungsgruppen wechseln
Wenn der DGC-2020HD auf eine neue Einstellungsgruppe umschaltet, werden alle Funktionen
zurückgesetzt und mit den neuen Betriebsparametern initialisiert. Die Einstellungsänderung tritt
verzögerungsfrei ein, so dass der DGC-2020HD zu keiner Zeit Offline ist.
Auswahl der Einstellungsgruppen
Es besteht eine direkte Beziehung zwischen jedem Logikeingang und der Einstellungsgruppe, die
gewählt wird. Das bedeutet, dass eine Bestätigung von Eingang D0 SG0 auswählt und eine Bestätigung
