Konfiguration
Die folgenden Schritte beschreiben, wie der automatische Synchronisator des DGC-2020HD mit
BESTCOMSPlus konfiguriert wird:
1.
Öffnen Sie das Fenster Bauformnummer im Einstellungs-Explorer unter Allgemeine Einstellungen.
Überprüfen Sie, dass an der angeschlossenen Einheit die Option Automatischer Synchronisator
aktiviert ist.
2.
Wenn Sie ein Kontakterweiterungsmodul (CEM-2020) verwenden, um den Drehzahlregler oder den
Spannungsregler zu steuern, öffnen Sie das Fenster Einrichtung externe Module im Einstellungs-
Explorer unter Systemparameter. Überspringen Sie diesen Schritt, wenn die am DGC-2020HD
verfügbaren Kontaktausgänge für AVR und GOV Steuerung verwendet werden. Siehe Abbildung 47.

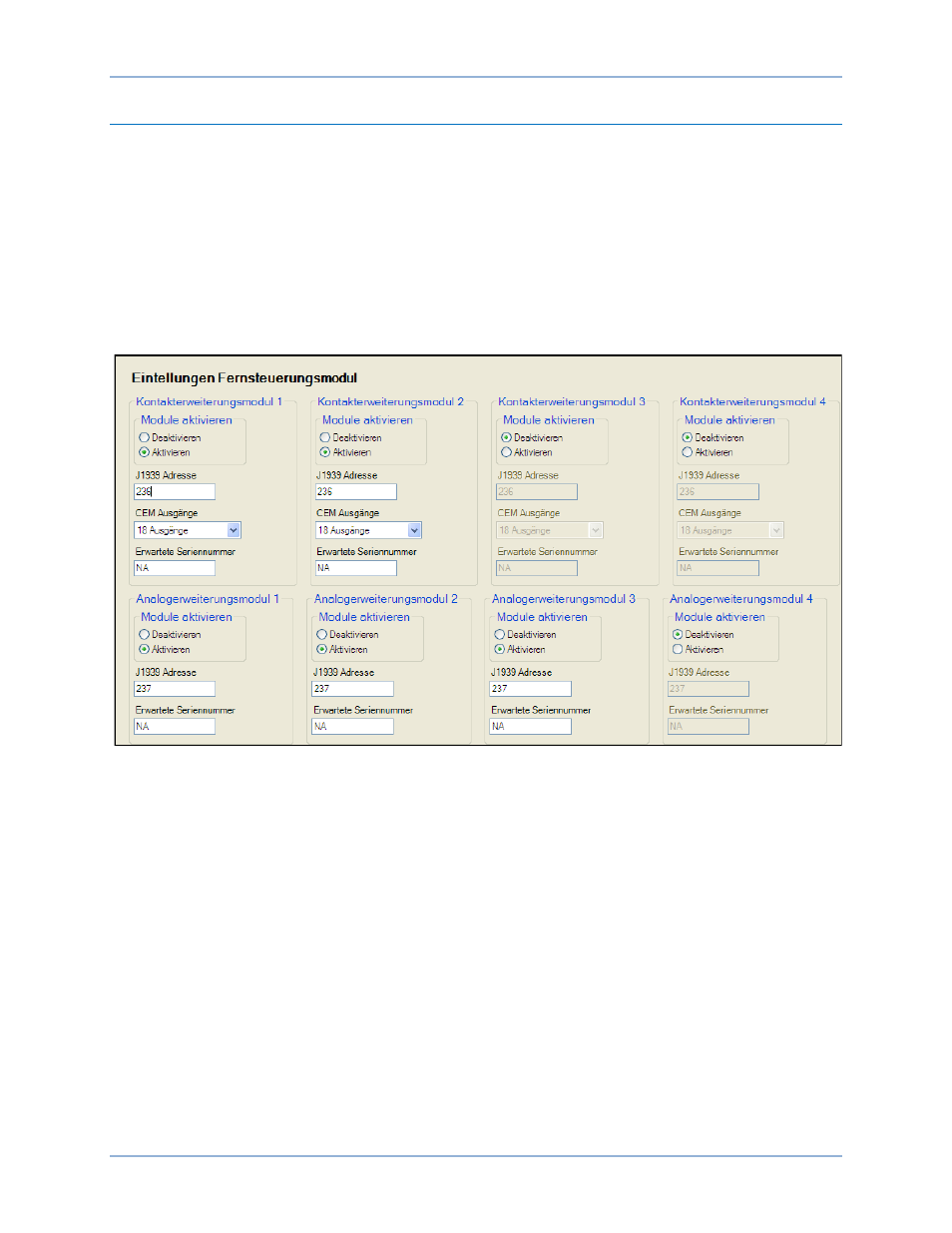

Abbildung 47. Einstellungs-Explorer, Systemparameter, Einrichtung Externe Module
3.
Öffnen Sie das Fenster Kontakteingänge im Einstellungs-Explorer unter Programmierbare Eingänge.
Geben Sie "Gen Unterbrecher öffnen" in das Beschriftungstextfeld von Eingang #9 ein. Geben Sie
"Gen Unterbrecher schließen" in das Beschriftungstextfeld von Eingang #10 ein. Geben Sie
schließlich "Unterbrecherstatus" in das Beschriftungstextfeld von Eingang #13 ein. Bis zu 16
alphanumerische Zeichen werden von einem Beschriftungstextfeld akzeptiert. Siehe Abbildung 48.
