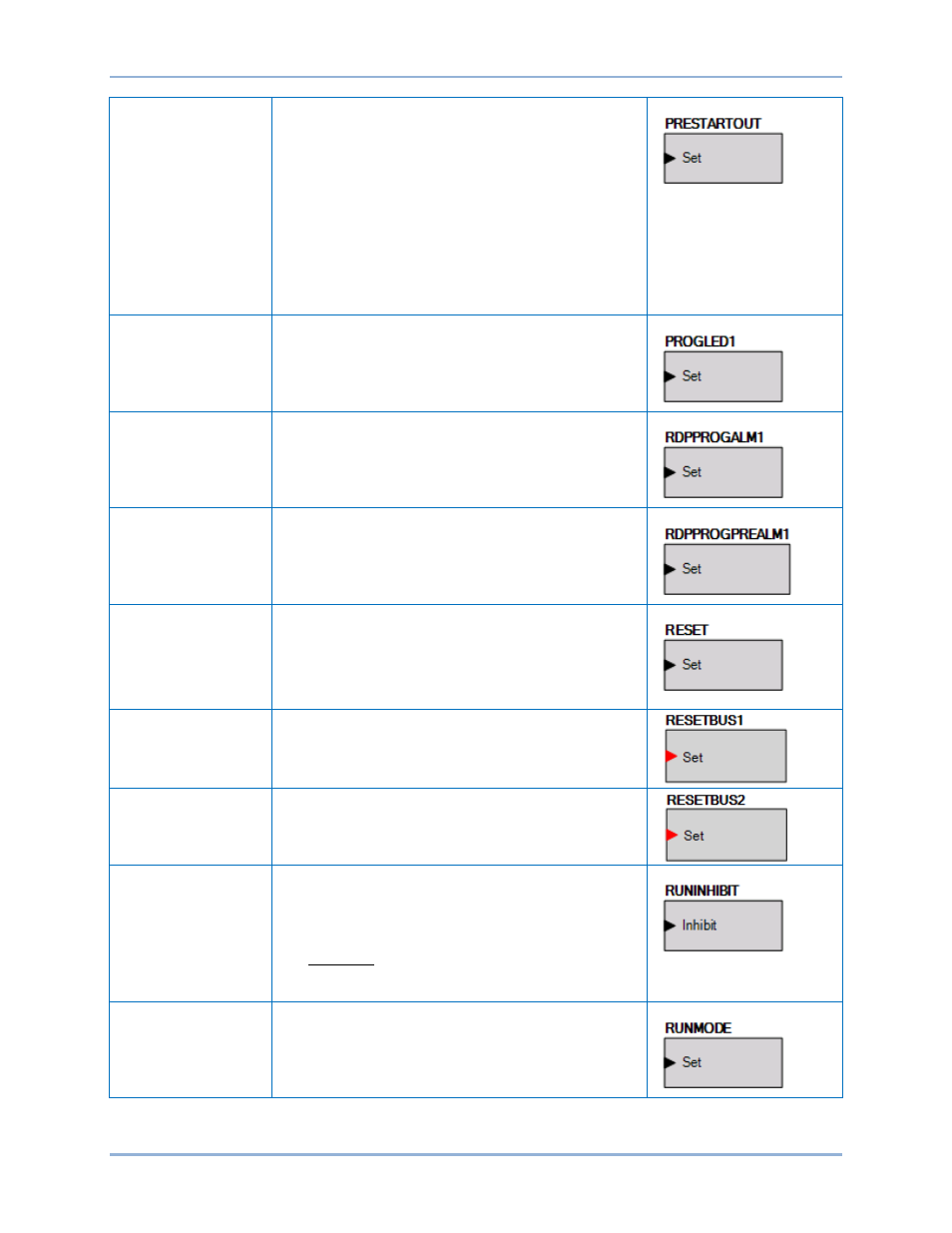

Vorstartausgang
Dieses Element wird dazu verwendet, das Vorstart-
Ausgangsrelais aus der Logik heraus anzusteuern, wenn
die Konfiguration für das Vorstartausgangsrelais auf
"programmierbar" gesetzt ist. Wenn die Konfiguration des
Vorstart-Ausgangsrelais auf "programmierbar" gesetzt
ist, wird das Vorstartrelais nicht schließen, bevor nicht
Logik verwendet wird, um dieses Element anzusteuern.
Wenn die Konfiguration des Vorstart-Ausgangsrelais auf
"vordefiniert" gesetzt ist, wird das Vorstartrelais
entsprechend der vordefinierten Vorstartfunktion des
DGC-2020HD geschlossen. Wenn die "vordefiniert"
Funktionalität ausgewählt wurde, wird das Relais nicht
auf dieses Element reagieren.
Programmierbare LED
x
Wenn der Set Eingang WAHR ist, lässt dieses Element
die programmierbare LED x auf der vorderen Schalttafel
leuchten.
RDP
programmierbarer
Alarm x
Wenn der Set Eingang WAHR ist, aktiviert dieses
Element die Kraftstoffleck/Senderausfall LED auf der
externen Anzeigetafel RDP-110. Ist dieses Element in
der Logik verknüpft, überschreibt es alle anderen Befehle
an die LED. Ansonsten arbeitet die LED normal.
RDP
programmierbarer
Voralarm x
Wenn der Set Eingang WAHR ist, aktiviert dieses
Element die Batterie Überspannung LED auf der
externen Anzeigetafel RDP-110.
Ist dieses Element in
der Logik verknüpft, überschreibt es alle anderen Befehle
an die LED. Ansonsten arbeitet die LED normal.
Zurücksetzen
Wenn der Set Eingang WAHR ist, werden die
Generatorschutzelemente 78 und 81 zurückgesetzt
sowie auch alle Schutzelemente in Verbindung mit Bus 1
und Bus 2. Zurücksetzen kann auch durch Drücken der
Reset Taste auf der vordere Schalttafel des DGC-
2020HD erreicht werden.
Bis 1 zurücksetzen
Wenn der Set Eingang WAHR ist, werden alle
Schutzelemente, die nur Bus 1 betreffen, zurückgesetzt.
Bis 2 zurücksetzen
Wenn der Set Eingang WAHR ist, werden alle
Schutzelemente, die nur Bus 2 betreffen, zurückgesetzt.
Lauf Sperre
Wenn der Sperreingang WAHR ist, wird der DGC-
2020HD daran gehindert, den Generator zu starten und
arbeiten zu lassen, unabhängig von jeder anderen
Bedingung, die normalerweise zum Arbeiten des
Generators führen würde. Ist dieses Element FALSCH,
und irgendeine Bedingung ist aktiv, die den Generator
zur Arbeit veranlassen würde, wird der DGC-2020HD
den Generator starten und arbeiten lassen.
Arbeitsmodus
Wenn der Set Eingang WAHR ist und sich der DGC-
2020HD im AUS Modus befindet, schaltet der DGC-
2020HD in den ARBEIT Modus. Dies ist ein Impuls
gesteuerter Eingang. Er muss nicht gehalten werden,
nachdem die gewünschte Modusumschaltung erfolgt ist.
DGC-2020HD
BESTlogic™Plus
