Tabelle 47. Einstellungen für den konfigurierbaren Schutz
Positionsanzeiger
Einstellung
Bereich
Schrittweite
Einheit
A
Beschriftungstext
Bis zu 16
alphanumerische
Zeichen
n.z.
n.z.
B
Parameterauswahl
∗
n.z.
n.z.
C
Scharfstellverzögerung
0 bis 300
1
Sekunden
D
Hysterese
0 bis 100
0,1
%
E
Ersatzfrequenz
Skalierungsfaktor
0,001 bis 100
0,001
n.z.
F
Niedrige Spannungsleitung
Skalierungsfaktor
0,001 bis 3
0,001
n.z.
G
Niedrige Stromleitung
Skalierungsfaktor
0,001 bis 3
0,001
n.z.
H
Modus
Deaktiviert, Über
oder Unter
n.z.
n.z.
I
Schwellwert
–999.999 bis
999.999
0,01
n.z.
J
Aktivierungsverzögerung
0 bis 300
1
Sekunden
K
Alarmkonfiguration
Nur Status, Voralarm
oder Alarm
n.z.
n.z.
∗
Siehe Parameterauswahl oben für eine vollständige Liste auswählbarer Parameter.
Logikverknüpfungen
Die Logikverknüpfungen für konfigurierbare Schutzfunktionen werden im Fenster BESTCOMSPlus von
BESTlogicPlus vorgenommen. Der Logikblock Konfigurierbarer Schutz 1, Schwellwert 1 wird in Abbildung
89 dargestellt. Der Blockausgang ist während eines Auslösungszustandes WAHR. Logikblöcke für
Alarme und Voralarme sind ähnlich.

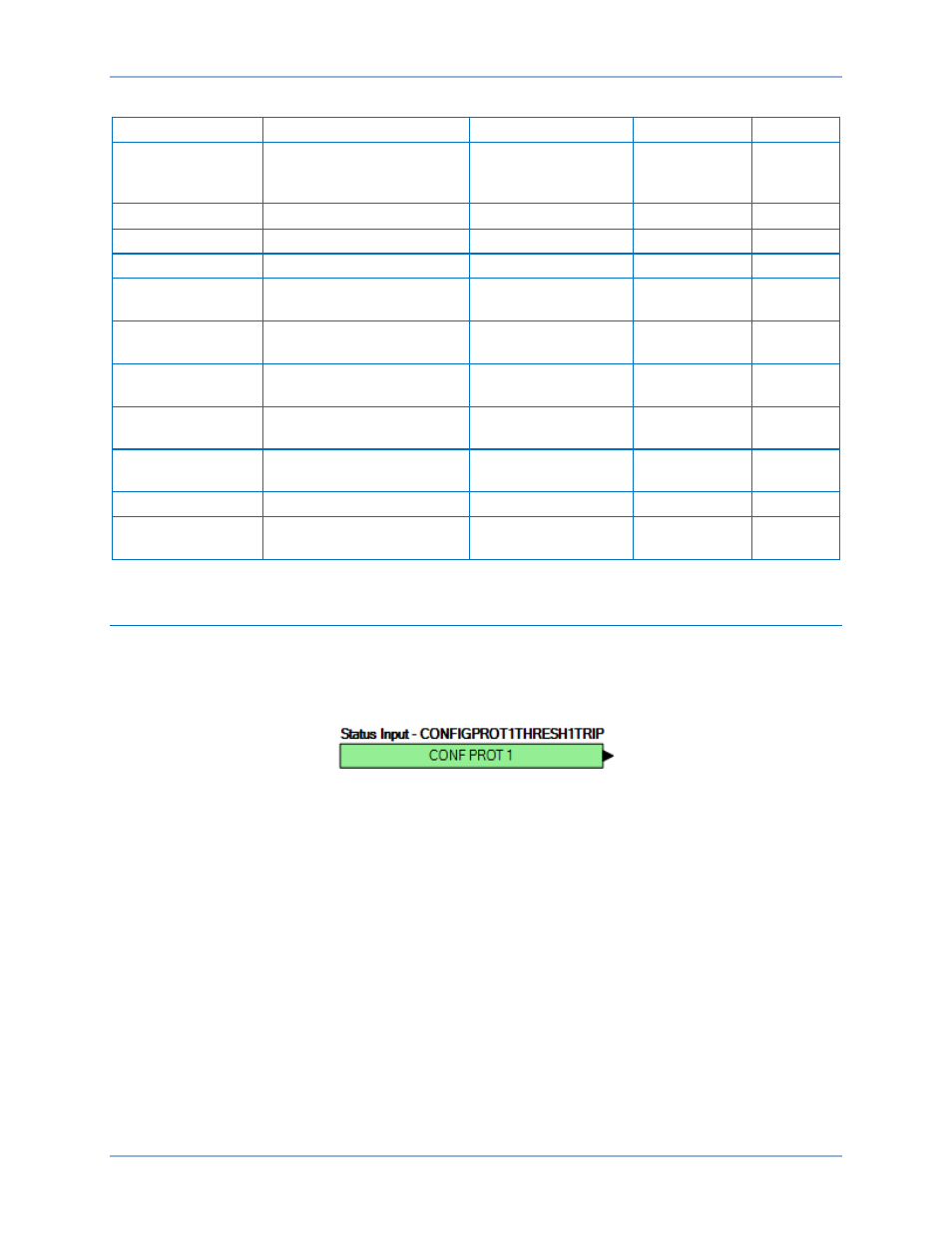

Abbildung 89. Logikblock für konfigurierbaren Schutz
DGC-2020HD
Konfigurierbarer Schutz
