in Abbildung 195 dargestellt. Der Ausgang ist während eines Auslösungszustandes WAHR. Logikblöcke
für Alarme und Voralarme sind ähnlich.

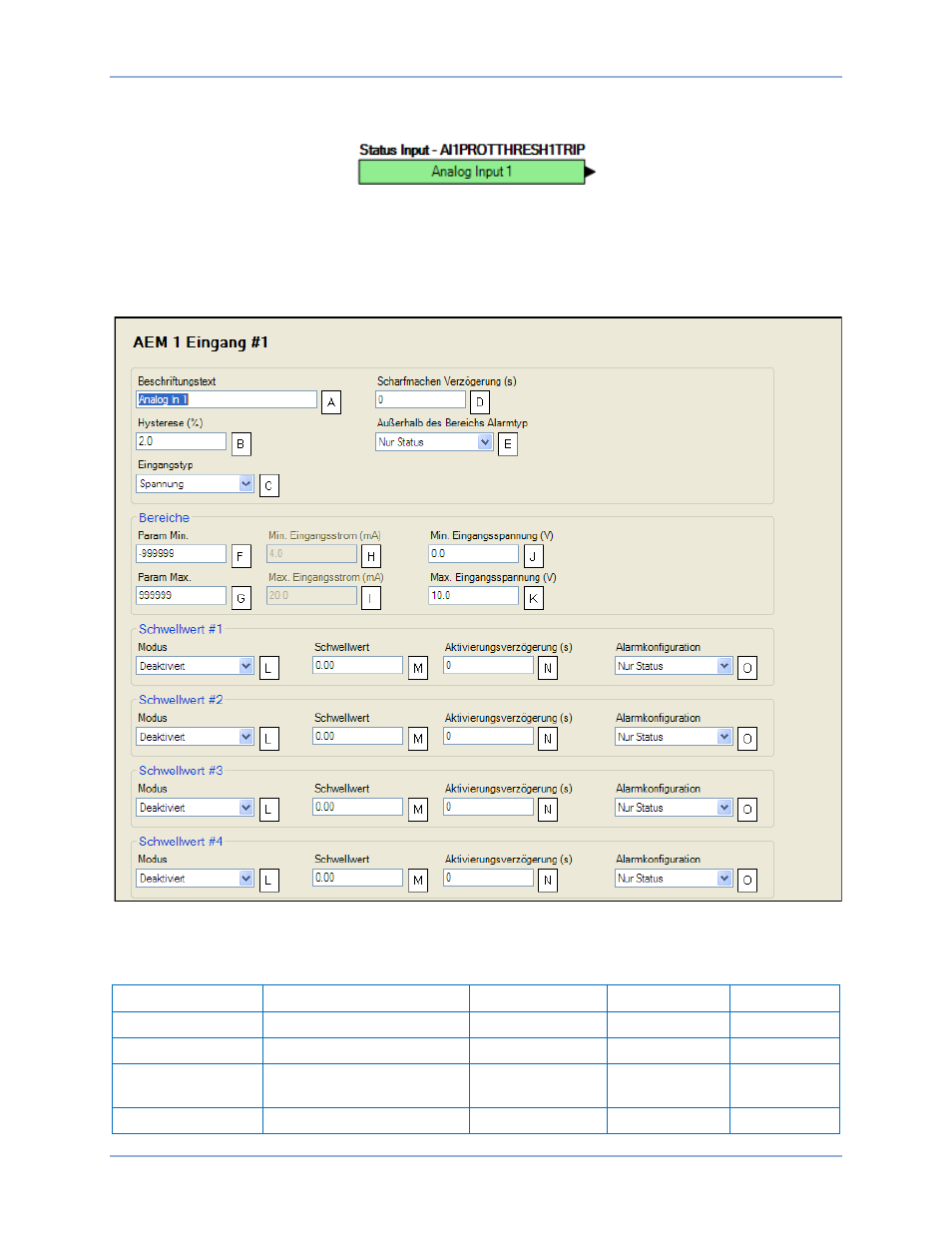

Abbildung 195. Externer Analogeingangsschutz Logikblock
Betriebseinstellungen
Die Betriebseinstellungen für die externen Analogeingang-Schutzfunktionen werden im
Einstellungsfenster AEX x Eingang #y (wobei x = 1 bis 4 und y = 1 bis 8 entspricht) in BESTCOMSPlus
vorgenommen (Abbildung 196).
Abbildung 196. Einstellungs-Explorer, Programmierbare Eingänge, Externe Analogeingänge, AEM 1 Eingang
#1
Tabelle 87. Einstellungen für AEM x Eingang #y
Positionsanzeiger
Einstellung
Bereich
Schrittweite
Einheit
A
Beschriftungstext
n.z.
n.z.
n.z.
B
Hysterese
0 bis 100
0,1
%
C
Eingangstyp
Spannung oder
Strom
n.z.
n.z.
D
Scharfstellverzögerung
0 bis 300
1
Sekunden
