Alle Ereignisse, die in einer Ereignisfolgeaufzeichnung festgehalten sind, werden in diesem
BESTCOMSPlus Fenster aufgelistet. Ereignisse mit einem Häkchen werden in der Ereignisfolge
aufgezeichnet, nicht mit einem Häkchen versehene Ereignisse werden nicht aufgezeichnet. Dadurch
kann verhindert werden, dass unerwünschte Ereignisse in der Ereignisfolgeaufzeichnung gespeichert
werden.
Datenprotokollierung
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Berichtskonfiguration, Einrichtung
Datenprotokoll
Vordere Schalttafel Navigationspfad: Einstellungen > Berichtskonfiguration > Datenprotokoll
Die Funktion zur Datenprotokollierung des DECS-2020HD kann bis zu 6 oszillographische Datensätze
aufzeichnen. Oszillographische Aufzeichnungen des DECS-2020HD verwenden das IEEE Standard
Common Format für Transient Data Exchange (COMTRADE). Jeder Datensatz verfügt über einen Zeit-
und Datumsstempel. Nach dem Aufzeichnen von 6 Datensätzen beginnt das DECS-2020HD mit der
Aufzeichnung des nächsten Datensatzes über den ältesten Datensatz. Da die Oszillographiedatensätze
im nichtflüchtigen Speicher gesichert werden, haben Unterbrechungen der Steuerleistung des
DECS-2020HD keine Auswirkung auf die Integrität der Datensätze. Einstellungen zur
Datenprotokollierung werden in BESTCOMSPlus konfiguriert und in Abbildung 126 dargestellt. Die
Einstellungen werden in Tabelle 49 aufgelistet.
Einrichtung
Wenn Oszillographie aktiviert wurde, kann jeder Datensatz aus bis zu sechs vom Benutzer auswählbaren
Parametern bestehen, mit bis zu 1.200 Datenpunkten, die für jeden Parameter aufgezeichnet werden.
Eine Einstellung für Vorauslösepunkte ermöglicht es, eine benutzerdefinierte Anzahl von Datenpunkten,
die vor dem auslösenden Ereignis aufgezeichnet wurden, mit in das Datenprotokoll aufzunehmen. Der
Wert dieser Einstellung beeinflusst die Dauer der aufgezeichneten Vorauslösepunkte, die
aufgezeichneten Nachauslösepunkte und die Dauer der Nachauslösepunkte. Eine
Abfrageintervalleinstellung legt die Aufzeichnungsrate für die aufzuzeichnenden Datenpunkte fest. Der
Wert dieser Einstellung beeinflusst die Werte für die Vor- und Nachauslösedauer und die Gesamtdauer
der Aufzeichnung für ein Datenprotokoll.
Datenprotokollierung wird durch das BESTlogic™Plus Element DATALOGTRIGGER ausgelöst. Wenn
dieses Element einen WAHR Eingang empfängt, startet die Datenprotokollierungsfunktion mit der
Aufzeichnung.

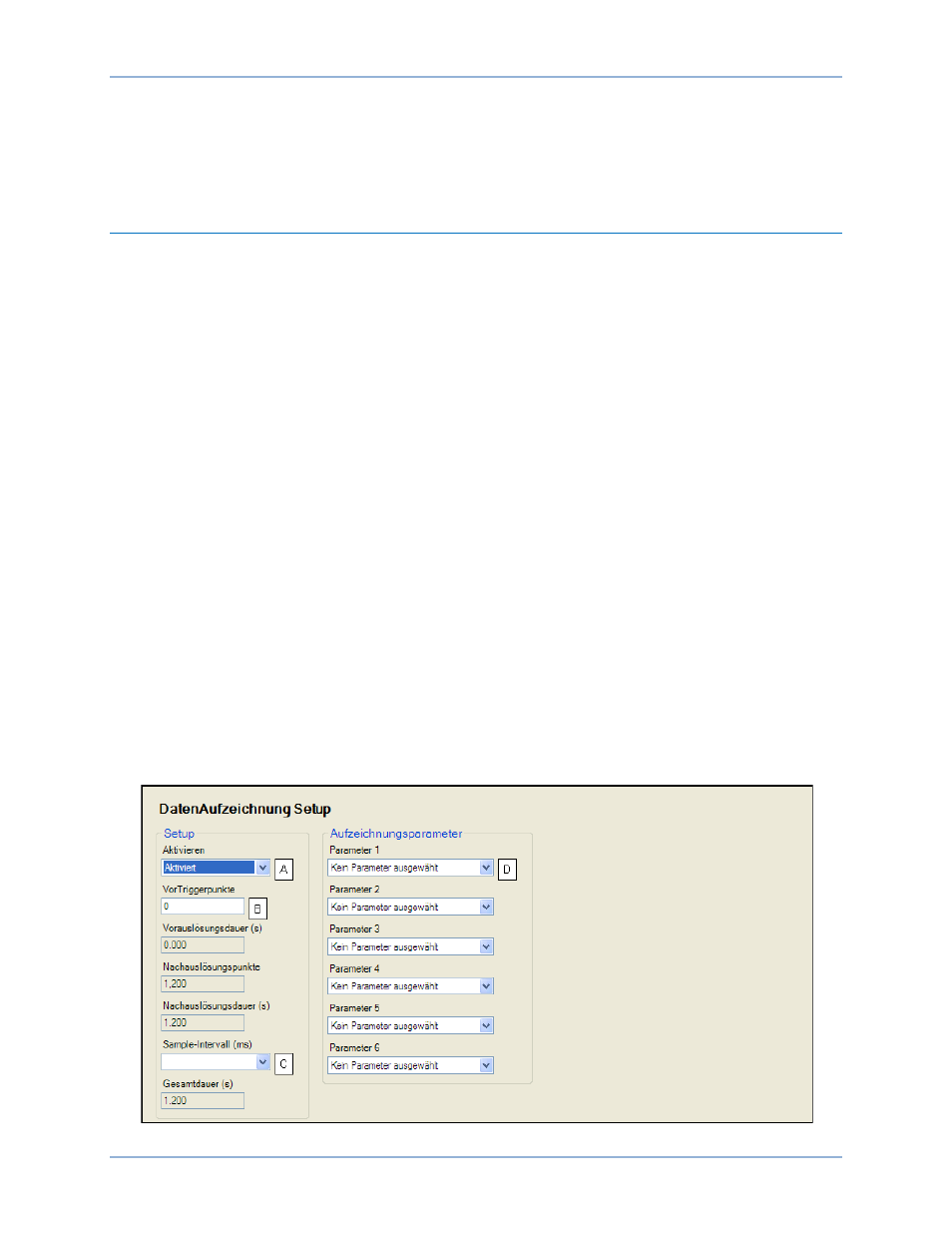

Abbildung 126. Einstellungs-Explorer, Berichtskonfiguration, Einrichtung Datenprotokoll
