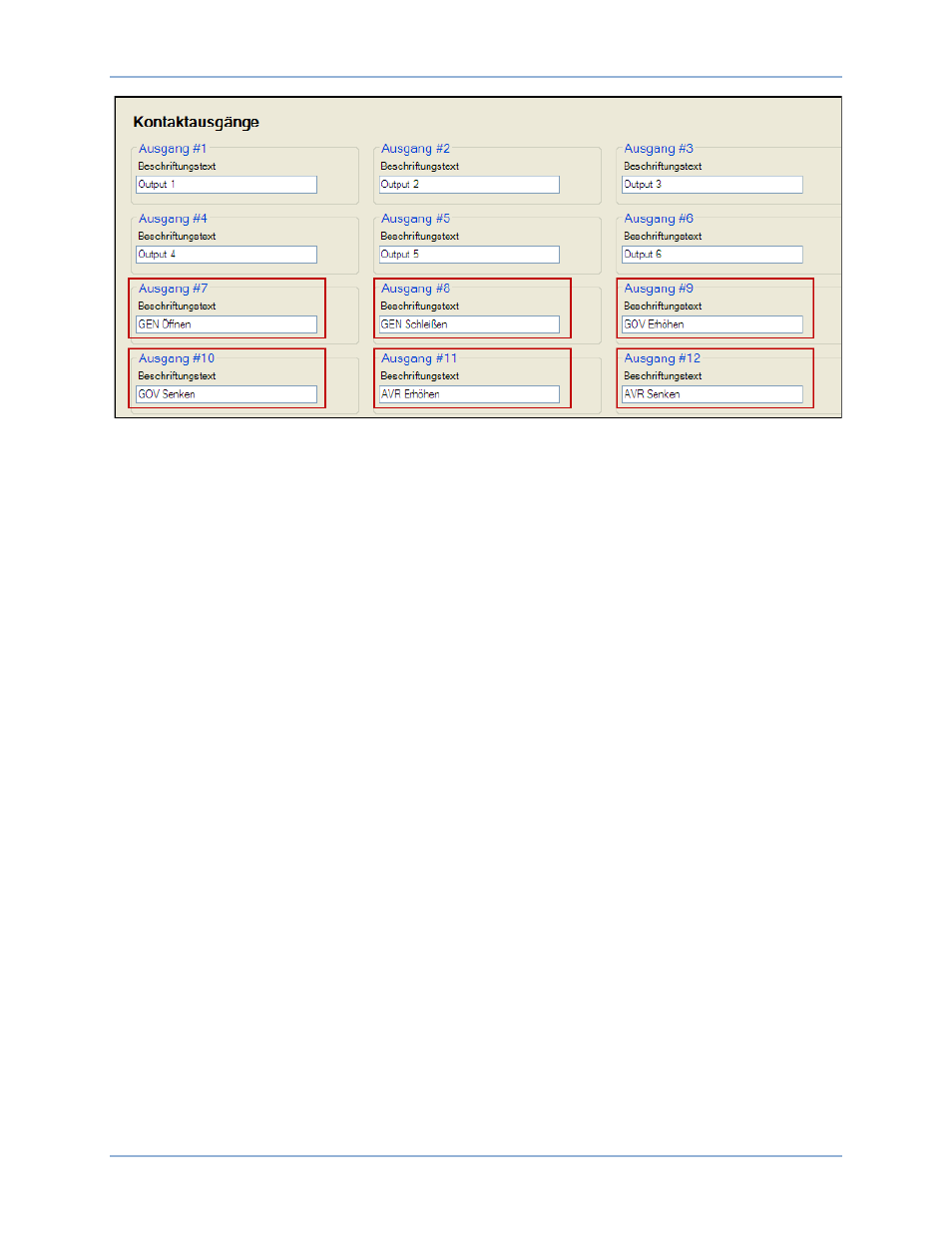

Abbildung 49. Einstellungs-Explorer, Programmierbare Ausgänge, Kontaktausgänge
5.
Öffnen Sie das Fenster Unterbrecherhardware im Einstellungs-Explorer unter
Unterbrechermanagement. Geben Sie in diesem Fenster die Einstellungen für die folgenden
Parameter ein. Siehe Abbildung 50.
a.
Unterbrecher Schließen Wartezeit: Dies ist das Zeitintervall, während dem erwartet wird,
dass der Unterbrecher seinen Zustand von offen nach geschlossen oder von geschlossen
nach offen wechselt. Ändert er seinen Status nicht während der festgelegten Zeit, wird ein
Generator- oder Netzunterbrecherausfall gemeldet. Ein 'Gen Unterbrecher Schließen
fehlgeschlagen' oder 'Gen Unterbrecher Öffnen fehlgeschlagen' wird als
Generatorunterbrecherfehler gemeldet. Ein 'Netzunterbrecher Schließen fehlgeschlagen'
oder 'Netzunterbrecher Öffnen fehlgeschlagen' wird als Netzunterbrecherfehler gemeldet.
b.
Generatorunterbrecher:
i.
Aktivieren Sie den Parameter Stromloser Bus schließen aktivieren, wenn gewünscht
ist, dass auf einen stromlosen Bus geschlossen wird.
ii.
Stellen Sie die Kontaktart und die Impulszeiten ein, wenn Impuls gesteuerte Kontakte
verwendet werden.
iii.
Stellen Sie die Unterbrecherschließzeit ein. Dies ist die Zeit, die vom
vorausschauenden Synchronisator verwendet wird, um den Voreilungswinkel vor
dem 0 Grad Schlupfwinkel zu berechnen, an dem der 'Unterbrecher schließen' Befehl
ausgegeben wird.
c.
Netzunterbrecher:
i.
Stellen Sie den Netzunterbrecher auf Konfiguriert, wenn er verwendet wird, oder
belassen Sie ihn ansonsten unkonfiguriert.
ii.
Ist der Netzunterbrecher konfiguriert, wählen Sie die Kontaktart und die Impulszeiten,
wenn Impuls gesteuerte Kontakte verwendet werden.
iii.
Wenn der Netzunterbrecher konfiguriert wird, stellen Sie die Unterbrecherschließzeit
ein. Dies ist die Zeit, die vom vorausschauenden Synchronisator verwendet wird, um
den Voreilungswinkel vor dem 0 Grad Schlupfwinkel zu berechnen, an dem der
'Unterbrecher schließen' Befehl ausgegeben wird.
