CEM-2020 Konfiguration
CEM-2020 werden im Fenster Einrichtung externe Module in BESTCOMSPlus aktiviert. Wird mehr als ein
CEM-2020 angeschlossen, muss die Seriennummer jedes Moduls eingegeben werden. Ein 'CEM Nicht
konfiguriert' Voralarm wird ausgelöst, wenn die erwartete Seriennummer nicht derjenigen entspricht, die
im Fenster Allgemeine Einstellungen, Geräteinformationen erkannt wird. Das Fenster zur Einstellung des

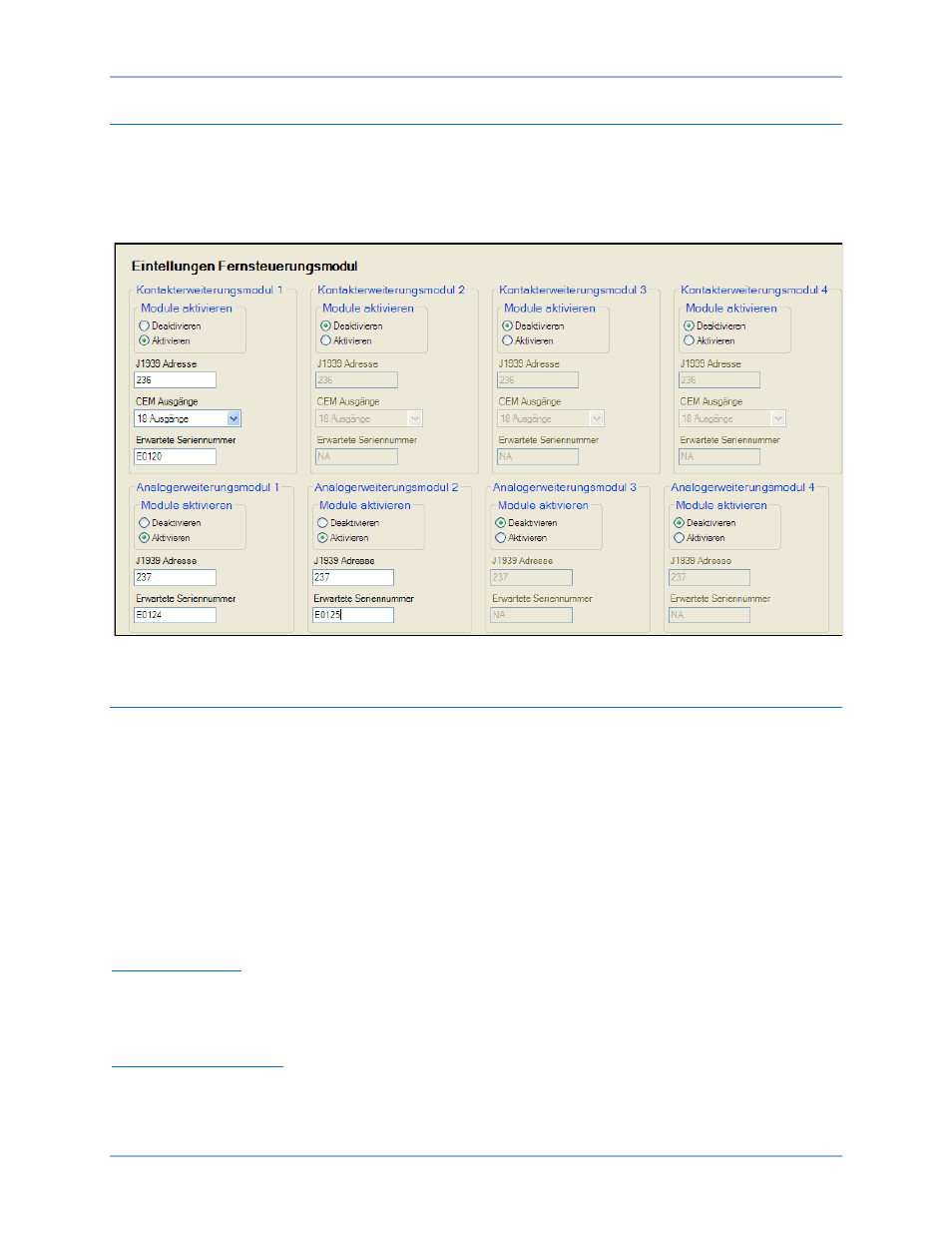

Fernsteuerungsmoduls wird in Abbildung 208 dargestellt.
Abbildung 208. Einstellungs-Explorer, Systemparameter, Einrichtung Externes Modul
Konfiguration externe Kontakteingänge
Zehn externe Kontakteingänge stellen zusätzliche Messungsmöglichkeiten zur Verfügung. Die zehn
identischen Eingänge werden als CEM x Eingang #1 bis CEM x Eingang #10 bezeichnet (wobei x = 1 bis
4 entspricht). Die Logikverknüpfungen für Kontakteingänge werden im Fenster BESTlogicPlus screen in
BESTCOMSPlus hergestellt und die Betriebseinstellungen für die Kontakteingänge werden im
Einstellungsfenster CEM x Eingänge (wobei x = 1 bis 4 entspricht) in BESTCOMSPlus konfiguriert.
BESTCOMSPlus Navigationspfad: Einstellungs-Explorer, Programmierbare Eingänge, Externe
Kontakteingänge
Vordere Schalttafel Navigationspfad: Einstellungs-Explorer > Programmierbare Eingänge > Externe
Kontakteingänge
Einrichtung der Eingänge
Alarmkonfiguration
Jeder externe Kontakteingang kann individuell dafür konfiguriert werden, einen Alarm oder Voralarm
auszulösen oder für Nur Status konfiguriert werden, wenn der gemessene Eingangswert den Schwellwert
über- bzw. unterschreitet. Standardmäßig sind alle Eingänge für Nur Status konfiguriert.
Aktivierungsverzögerung
Es kann eine vom Benutzer einstellbare Zeitverzögerung gesetzt werden, um die Erkennung eines
Kontakteingangs zu verzögern.
