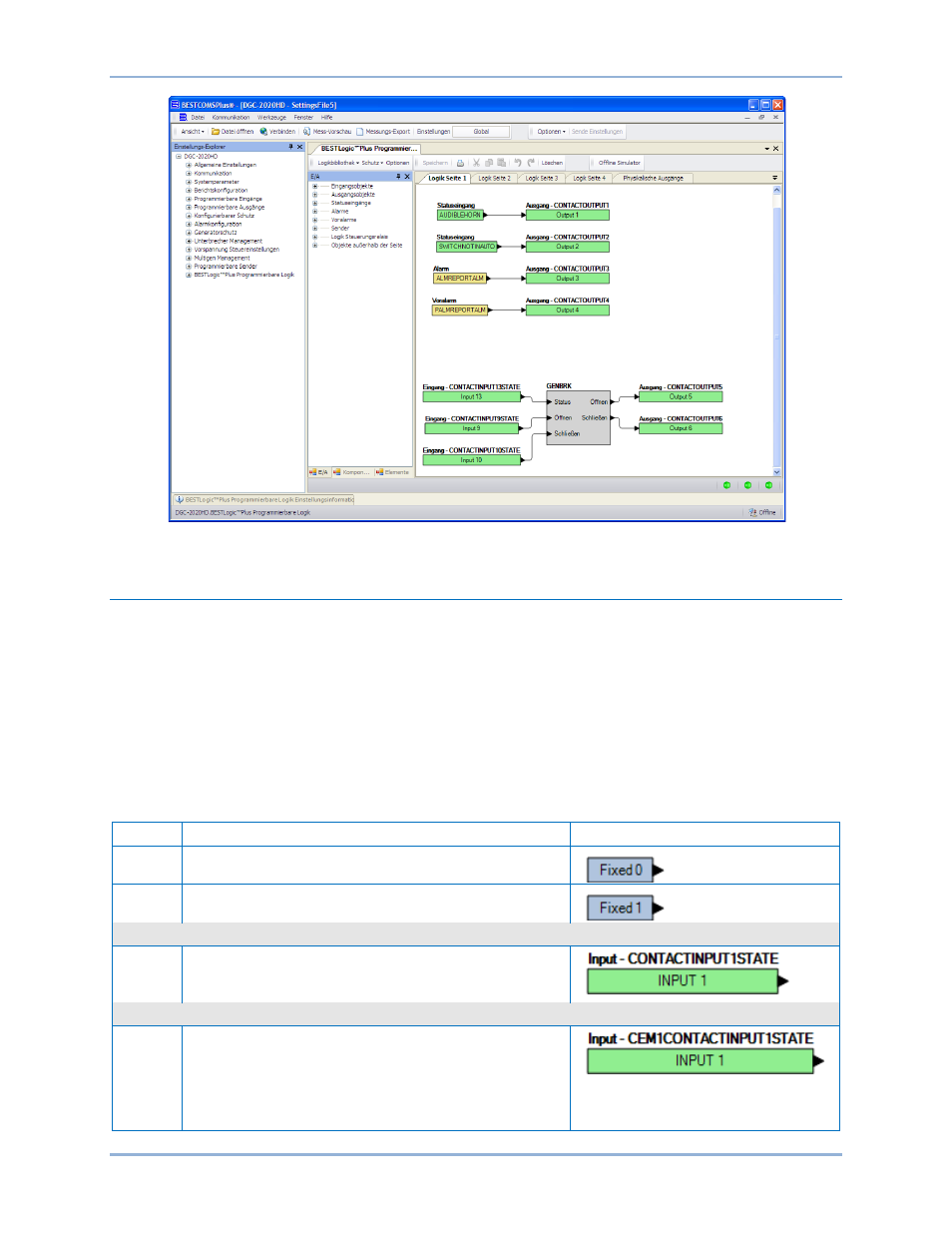

Abbildung 146. Einstellungs-Explorer, Fenster BESTlogic™Plus programmierbare Logik
Aufbau von BESTlogic™Plus
Es gibt drei Hauptgruppen von Objekten, die für die Programmierung von BESTlogicPlus verwendet
werden. Diese Gruppen sind E/A, Komponenten und Elemente. Für Details dazu, wie diese Objekte
verwendet werden, um die BESTlogicPlus zu programmieren, konsultieren Sie bitte die Abschnitte zur
Programmierung von BESTlogicPlus weiter unten in diesem Kapitel.
E/A
Diese Gruppe enthält Eingangsobjekte, Ausgangsobjekte, Statuseingänge, Alarme, Voralarme, Sender,
Logiksteuerrelais und Off-Page Objekte. Die folgenden Tabellen listen die Namen und Beschreibungen
der Objekte in der E/A Gruppe auf.
Tabelle 56. E/A Gruppe, Eingangsobjekte
Name
Beschreibung
Symbol
Logik 0
Immer falsch (Low).
Logik 1
Immer wahr (High).
Physikalische Eingänge
Eingang
x
Wahr, wenn Kontakteingang x aktiv ist, die
Alarmkonfiguration auf Nur Status gesetzt ist und die
Aktivierungsverzögerung abgelaufen ist.
Externe Eingänge
Eingang
x
Wahr, wenn Externer Kontakteingang x aktiv ist, die
Alarmkonfiguration auf Nur Status gesetzt ist und die
Aktivierungsverzögerung abgelaufen ist.
