Quelle
Eine Einstellung für die Quelle konfiguriert ein Überstromelement dafür, die Spannung an den
Generatorabtastungs-Eingangsklemmen oder den Busabtastungs-Eingangsklemmen zu überwachen,
wenn die Spannungsbegrenzung aktiviert ist.
Steuermodus
Wenn es auf den Steuermodus eingestellt ist, ist das 51 Element deaktiviert, bis die gemessene
Spannung unter den Schwellwert der Spannungsbegrenzung fällt. Daher wird das 51 Element blockiert,
solange sich die Spannung der entsprechenden Phase über dem Schwellwert der Spannungsbegrenzung
befindet. Wenn diese Betriebsart eingestellt ist, wird die 51 Abgriffeinstellung normalerweise auf nahe
oder unter den Laststrompegeln eingestellt.
Begrenzungsmodus
Wenn es auf den Begrenzungsbetriebsmodus eingestellt ist, wird das 51 Element auf Grundlage der
Größe der gemessenen Spannung eingestellt. Abbildung 78 zeigt, wie die 51 Abgriffeinstellung als
Reaktion auf den gemessenen Spannungspegel angepasst wird. Gleichung 3 bestimmt den Abgriffpegel
für das 51 Element, wenn die gemessene Spannung zwischen 25% und 100% des Schwellwertes für die
Spannungsbegrenzung liegt. Unter 25% bleibt der Abgriffpegel auf 25%. Über 100% bleibt der
Abgriffpegel auf 100%. Ist der Spannungsbegrenzungsschwellwert beispielsweise auf 120 V eingestellt
und die gemessene Spannung an der entsprechenden Phase beträgt 100 V (83% des
Spannungsbegrenzungsschwellwertes), wird der Phasenüberstromabgriffpegel auf 83% seiner
Einstellung reduziert. Wenn diese Betriebsart eingestellt ist, wird die Abgriffeinstellung des 51 Elements
normalerweise über die ungünstigsten zu erwartenden Laststrompegel eingestellt.

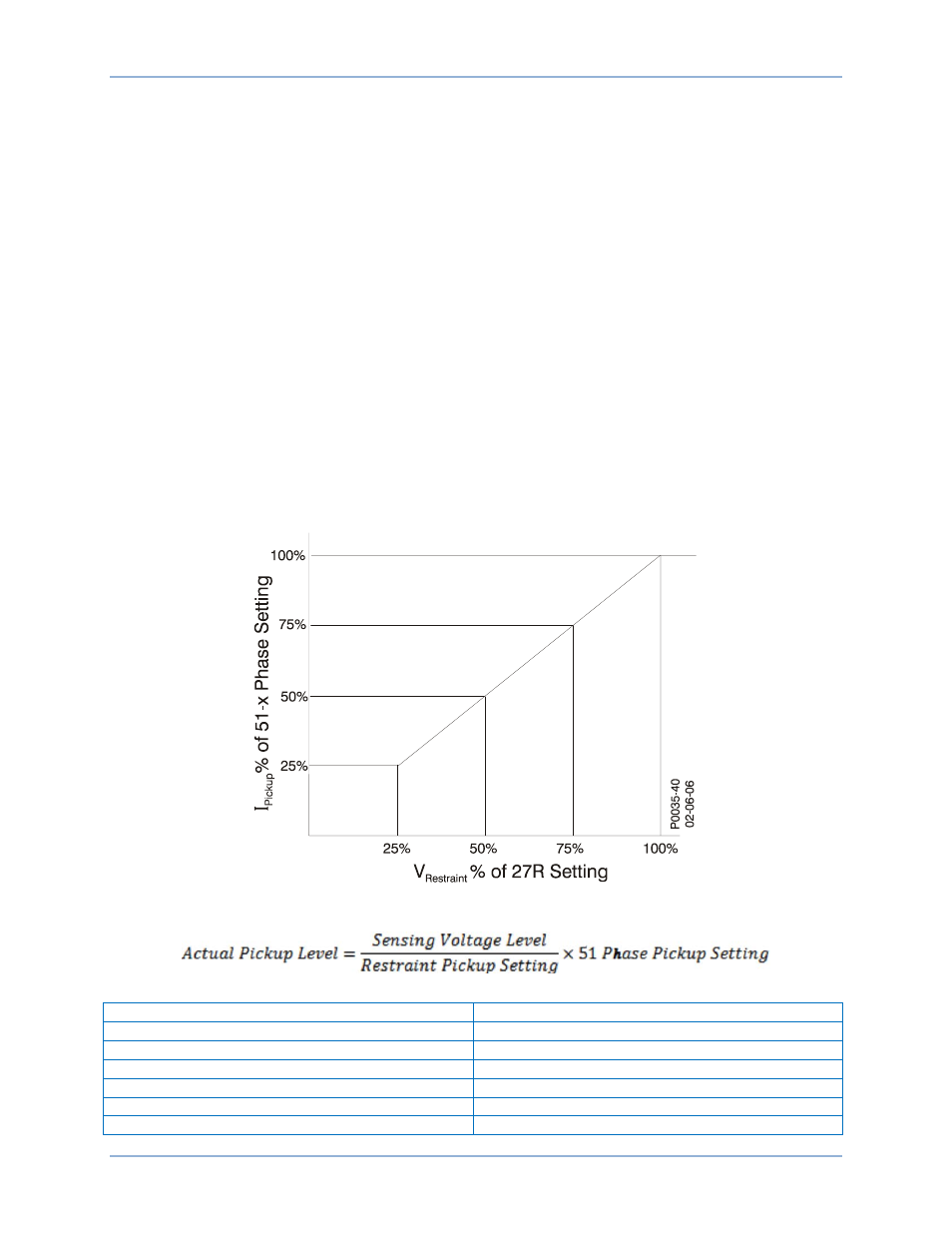

Abbildung 78. 51 Phase Abgriffpegelkompensation
Gleichung 3. Begrenzungsabgriffpegel
Englisch
Deutsch
I
Pickup
% of 51-x Phase Setting
I
Abgriff
% of 51-x Phaseneinstellung
V
Restraint
% of 27R Setting
V
Begrenzung
% of 27R Einstellung
Actual Pickup Level
Tatsächlicher Abgriffpegel
Sensing Voltage Level
Pegel Abtastspannung
Restraint Pickup Level
Begrenzung Abgriffpegel
51 Phase Pickup Setting
51 Phase Abgriffeinstellung
