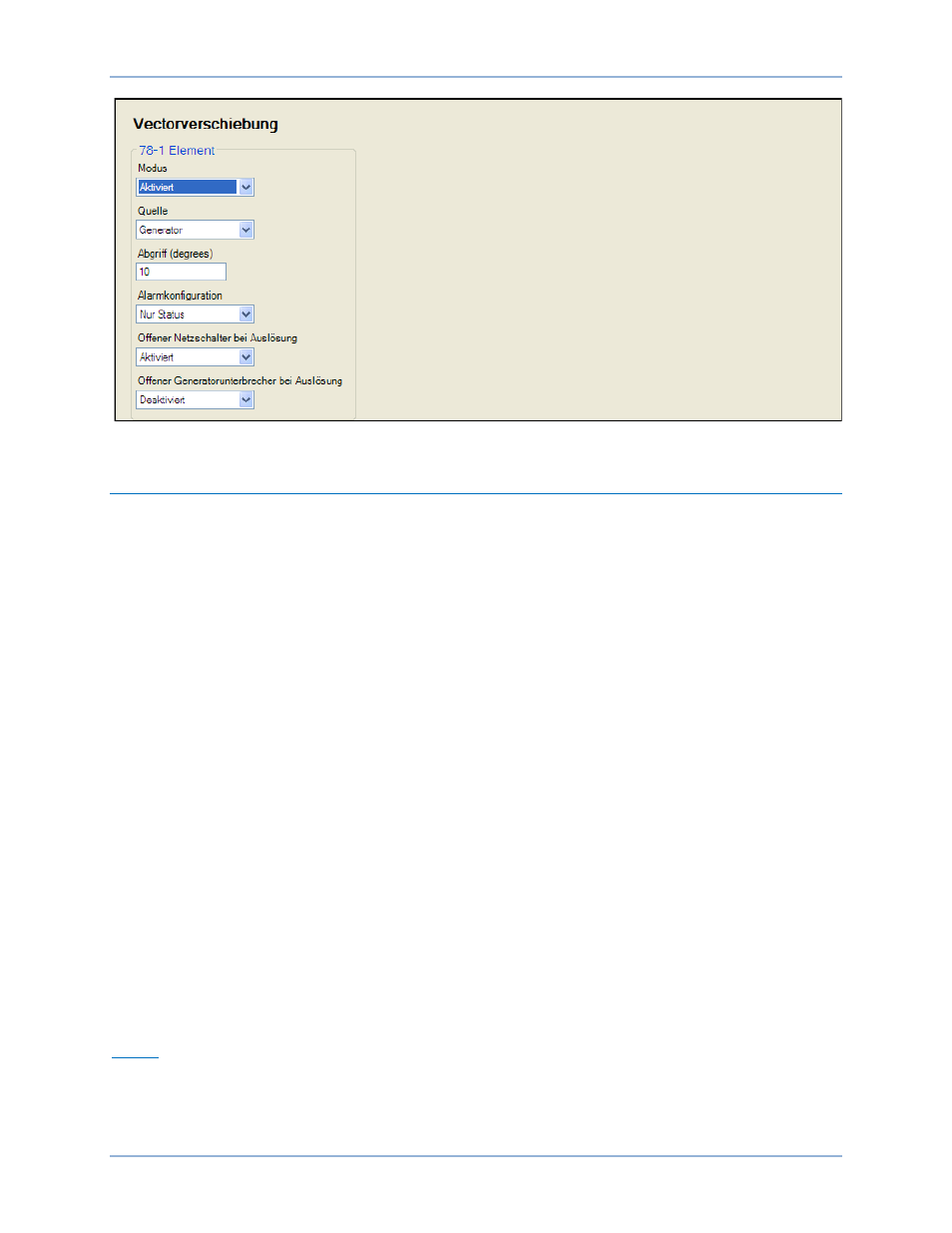

Abbildung 74. Einstellungs-Explorer, Generatorschutz, Schutz vor Netzausfall, Vektorverschiebung
Frequenz (81)
Acht Frequenzschutzelemente (81) überwachen die Frequenz der an den DGC-2020HD angelegten
Abtastspannung. Ein Element kann so konfigurieret werden, dass es gegen Unterfrequenz, Überfrequenz
oder die Frequenzänderungsrate schützt. Der Modus Frequenzänderungsrate steht nur in den Bauformen
xxExxxxxx des DGC-2020HD zur Verfügung.
Die acht identischen Frequenzschutzelemente werden mit 81-1, 81-2, 81-3, 81-4, 81-5, 81-6, 81-7 und
81-8 bezeichnet. Logikverknüpfungen für die Elemente werden im BESTlogic™Plus Fenster von
BESTCOMSPlus® hergestellt und Betriebseinstellungen für die Elemente werden im
Frequenzeinstellungsfenster in BESTCOMSPlus vorgenommen.
BESTCOMSPlus Navigationspfad: Einstellungs-Explorer, Generatorschutz, Frequenz, Frequenz (81)
Vordere Schalttafel Navigationspfad: Einstellungs-Explorer > Schutz > Einstellungsgruppe x (wobei x =
0 bis 3 entspricht) > Frequenzschutz > Frequenz (81)
Frequenzmessung
Für alle Abtastverbindungen wird die Frequenz über die Phase A und Phase B Abtastanschlüsse des
DGC-2020HD gemessen.
Damit die Frequenz gemessen wird, muss die vom DGC-2020HD abgetastete Spannung höher als
10 Vac sein. Die gemessene Frequenz ist der Mittelwert von zwei Spannungsmessdurchgängen.
Unterfrequenz und Überfrequenz
Unterfrequenz- und Überfrequenzschutz kann für die Erkennung von Lastabwurf oder Inselbildung von
Nutzen sein. Wird ein Genset beispielsweise plötzlich vom elektrischen Netz getrennt oder isoliert, wird
sich die Frequenz schnell von den Nennwerten weg ändert (mit Ausnahme des unwahrscheinlichen
Falles eines perfekten Last-zu-Generation Abgleichs). Daher ist die Frequenzmessung eine
hervorragende Methode, um einen Inselbildungszustand zu erkennen.
Jedes der acht 81 Elemente kann für Unterfrequenz- oder Überfrequenzschutz konfiguriert werden.
Modus
Unterfrequenz- oder Überfrequenzschutz wird über die Moduseinstellung ausgewählt. Eine Einstellung
auf Unter wählt Unterfrequenzschutz und eine Einstellung auf Über wählt Überfrequenzschutz.
