Abgriff-
Zeitgeber
Ein Abgriffzeitgeber erzeugt einen wahren Ausgang, wenn die
abgelaufene Zeit größer oder gleich der Einstellung für die Abgriffzeit ist,
nachdem ein FALSCH zu WAHR Übergang am Anstoßeingang der
angeschlossenen Logik auftritt. Immer, wenn der Status des
Anstoßeingangs zu FALSCH übergeht, ändert sich der Ausgang sofort
auf FALSCH. Konsultieren Sie Abgriff und Abfall Zeitgeber. Doppelklicken
oder klicken Sie mit rechts auf den Logik-Zeitgeber, um aus den
Zeitgebern 1 bis 16 auszuwählen.
Auslöser (Trigger)
Fallende
Flanke
Der Ausgang eines Auslösers mit fallender Flanke gibt einen WAHR
Impuls ab, wenn der Eingang von Logik 1 zu Logik 0 übergeht.
Doppelklicken Sie oder klicken Sie mit rechts auf den Logik-Trigger, um
den Typ zu ändern.
Steigende
Flanke
Der Ausgang eines Auslösers mit steigender Flanke gibt einen WAHR
Impuls ab, wenn der Eingang von Logik 0 zu Logik 1 übergeht.
Doppelklicken Sie oder klicken Sie mit rechts auf den Logik-Trigger, um
den Typ zu ändern.
*
Klicken Sie die Schaltfläche Optionen in der Werkzeugleiste von BESTlogicPlus, um die Symbolart für
Logik Gatter auszuwählen.
Programmierung von Abgriff- und Abfall Zeitgebern
Um die Einstellungen für Logikzeitgeber zu programmieren, verwenden Sie den Einstellungs-Explorer in
BESTCOMSPlus, um den Zweig BESTlogicPlus Programmierbare Logik / Logikzeitgeber zu öffnen.
Geben Sie eine Beschriftung für den Namen ein, der auf dem Zeitgeber Logikblock erscheinen soll. Der
Wertebereich für die Zeitverzögerung ist 0 bis 250 Stunden in Schritten von einer Stunde, 0 bis 250
Minuten in Schritten von 1 Minute bzw. 0 bis 1.800 Sekunden in Schritten von 0,1 Sekunden.
Öffnen Sie als nächstes das Register Komponenten im BESTlogicPlus Fenster und ziehen Sie einen
Zeitgeber auf das Programmraster. Klicken Sie mit rechts auf den Zeitgeber, den Sie verwenden wollen
und der vorher im Zweig Logikzeitgeber des Explorerbaums eingestellt wurde. Das Dialogfenster
Logikzeitgeber Eigenschaften wird angezeigt. Wählen Sie den Zeitgeber, den Sie verwenden wollen.
Abgriff- und Abfall Logikzeitgeber Logikblöcke werden in Abbildung 147 gezeigt. Die Genauigkeit des
Zeitgebers beträgt ±15 Millisekunden.

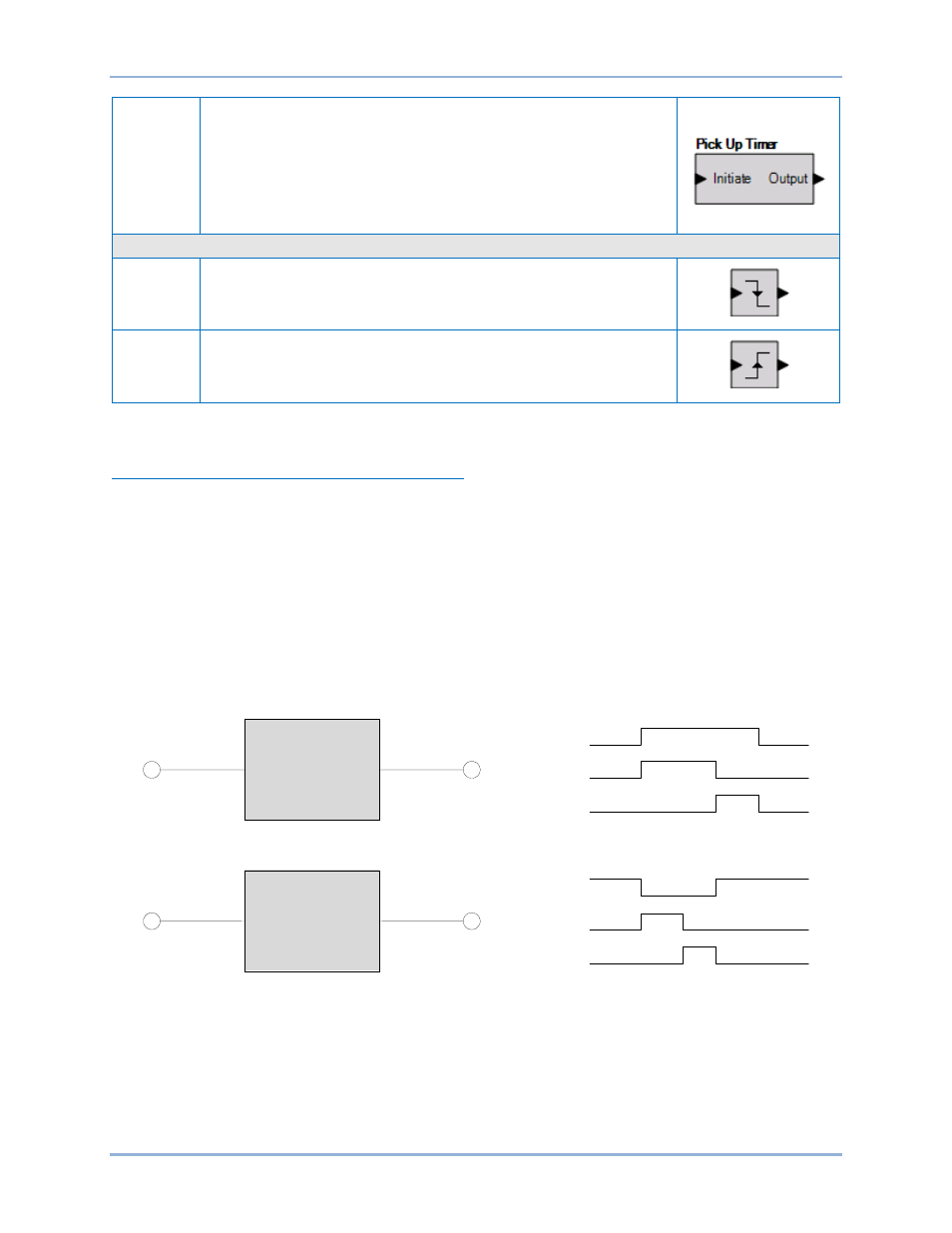

Abbildung 147. Abgriff- und Abfall Zeitgeber Logikblöcke
Initiieren
Abgriffzeit
Ausgang
Initiieren
Abfallzeit
Ausgang
Abgriff
Zeitgeber
Abfall
Zeitgeber
Ausgang
Ausgang
Initiieren
Initiieren
P
0048
-
03
DGC-2020HD
BESTlogic™Plus
