9469375990 Rev B 145
für fünf Sekunden, nachdem das 'Parallel zum Netz' Logikelement das erste Mal wahr wird, blockiert,
damit das durch das Schließen auf das Netz verursachte Einschwingen keine falsche Auslösung
verursacht.
Um falsche Auslösungen zu minimieren, wird der Schutz vor Netzausfall deaktiviert, wenn irgendwelche
konfigurierten Unterbrecher nicht geschlossen sind.
Die Vektorverschiebung Auslösungen bleiben bestehen. Sie werden gelöscht, indem die Taste
Zurücksetzen auf der vorderen Schalttafel gedrückt wird oder indem der DGC-2020HD in den AUS
Modus versetzt wird.
Quelle
Eine Einstellung für die Quelle konfiguriert ein Vektorverschiebungselement dafür, die
Generatorabtastungs-Eingangsklemmen oder die Busabtastungs-Eingangsklemmen zu überwachen.
Abgriff und Auslösung
Wenn die Vektorverschiebung über den durch die Abgriffeinstellung festgelegten Schwellwert ansteigt,
wird der Auslöseausgang des Elements wahr. Der Auslöseausgang kann in BESTlogicPlus mit anderen
Logikelementen oder einem physikalischen Relaisausgang verknüpft werden, um den Zustand zu melden
oder Korrekturmaßnahmen einzuleiten.
Alarmkonfiguration
Der Benutzer kann einstellen, ob eine Phasenungleichgewichtsmeldung einen Voralarm (Warnung) oder
einen Alarm (Abschaltung) auslöst. Sie kann vom Benutzer auch dafür konfiguriert werden, einen
programmierbaren Ausgang zu schließen.
Der Elementstatus steht der programmierbaren Logik von BESTlogicPlus zur Verfügung, wenn "Nur
Status" ausgewählt wurde.
Netzunterbrecher oder Generatorunterbrecher bei Auslösung öffnen
Wenn Netzunterbrecher bei Auslösung öffnen aktiviert ist, wird der DGC-2020HD den Netzunterbrecher
auffordern zu öffnen, wenn eine 78 Auslösung gemeldet wird. Wenn Gen Unterbrecher bei Auslösung
öffnen aktiviert ist, wird der DGC-2020HD den Generatorunterbrecher auffordern zu öffnen, wenn eine 78
Auslösung gemeldet wird.
Logikverknüpfungen
Die Logikverknüpfungen für Vektorverschiebungselemente werden im Fenster BESTCOMSPlus von
BESTlogicPlus vorgenommen. Der Vektorverschiebungselement Logikblock wird in Abbildung 73 gezeigt.
Wenn der Blockeingang WAHR ist, ist das 78 Element deaktiviert. Der Auslöseausgang (Trip) ist WAHR,
wenn sich das 78 Element im Auslösezustand befindet.

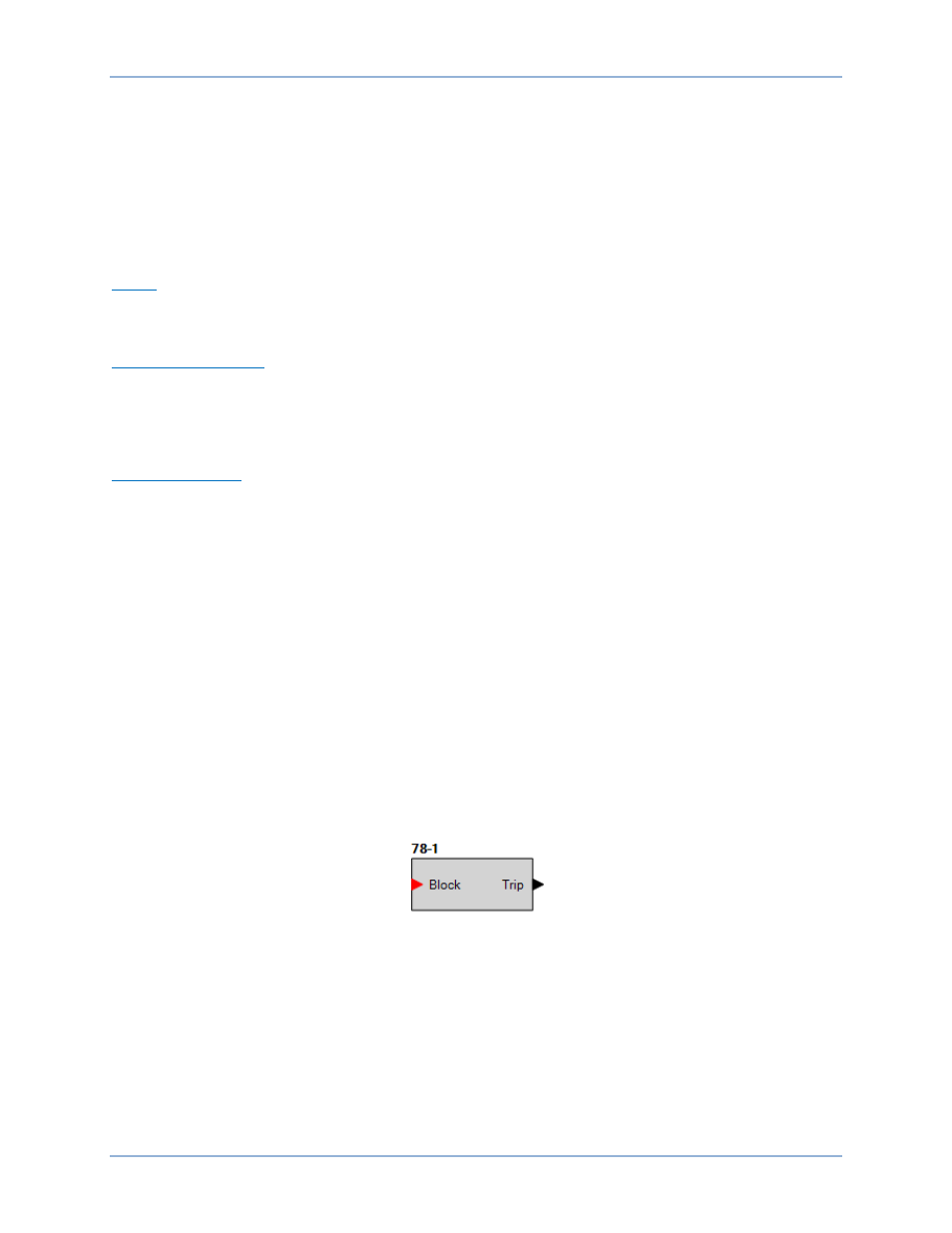

Abbildung 73. Vektorverschiebungselement Logikblock
Betriebseinstellungen
Die Betriebseinstellungen des Vektorverschiebungselements werden im Einstellungsfenster
Vektorverschiebung (Abbildung 74) in BESTCOMSPlus vorgenommen. Die Einstellungsbereiche werden
im Kapitel Technische Daten definiert.
DGC-2020HD Generatorschutz
