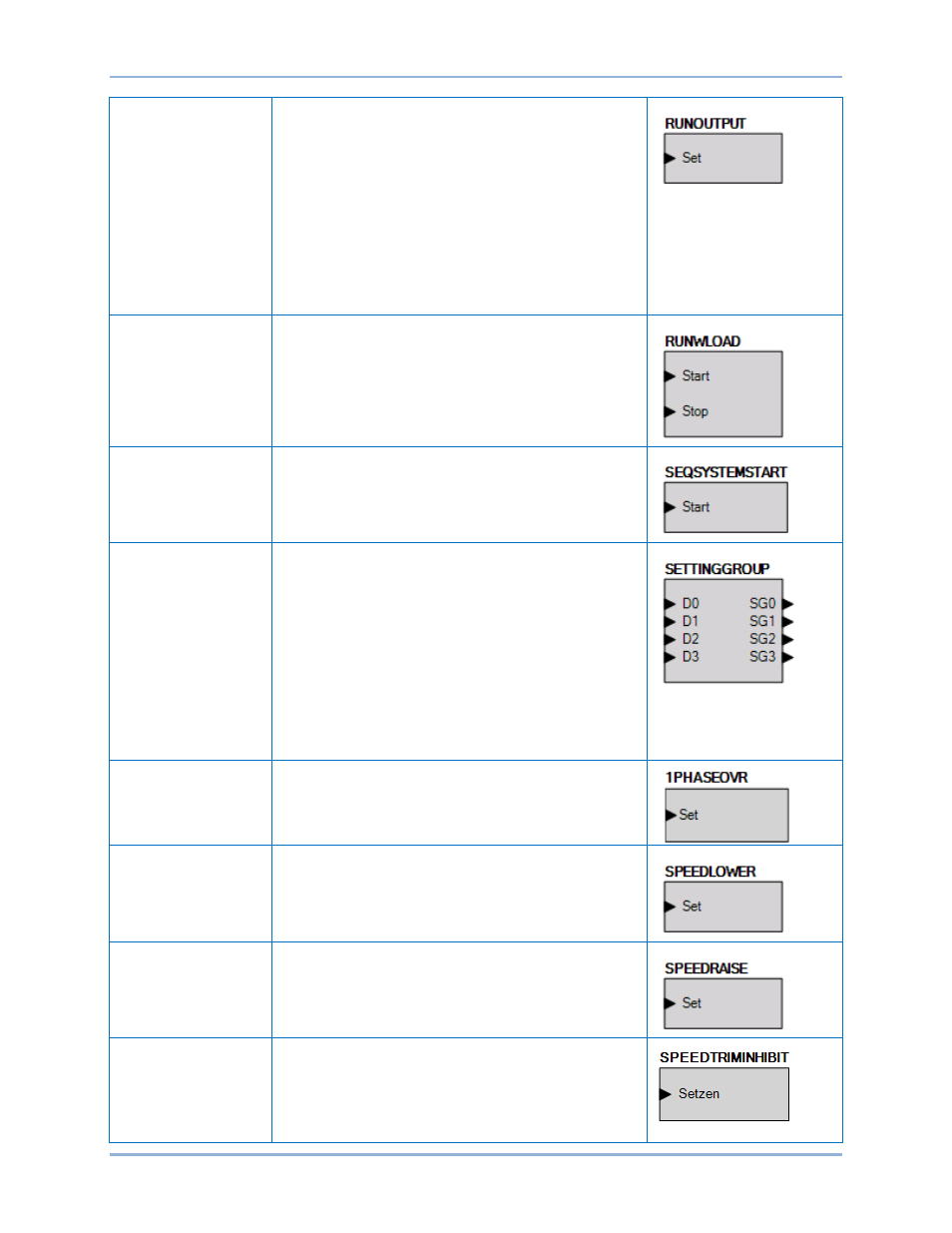

Arbeit Ausgang
Dieses Element wird dazu verwendet, das
Arbeitsausgangsrelais aus der Logik heraus
anzusteuern, wenn die Konfiguration für das
Arbeitsausgangsrelais auf "programmierbar" gesetzt ist.
Wenn die Konfiguration des Arbeitsausgangsrelais auf
"programmierbar" gesetzt ist, wird das Arbeitsrelais nicht
schließen, bevor nicht Logik verwendet wird, um dieses
Element anzusteuern. Wenn die Konfiguration des
Arbeitsausgangsrelais auf "vordefiniert" gesetzt ist, wird
das Arbeitsrelais entsprechend der vordefinierten
Arbeitsfunktion des DGC-2020HD geschlossen. Wenn
die "vordefiniert" Funktionalität ausgewählt wurde, wird
das Relais nicht auf dieses Element reagieren.
Arbeit unter Last
Der Starteingang startet den Generator und schließt den
Generatorunterbrecher. Der Stopp Eingang stoppt den
Generator und öffnet den Generatorunterbrecher. Der
DGC-2020HD reagiert nur auf dieses Logikelement,
wenn er sich im AUTO Modus befindet.
Sequenzierter
Systemstart
Wenn der Starteingang WAHR ist, startet dieses Element
ein Sequenzsystem, wenn keine Maschine läuft. Dies
startet die erste Einheit in einem System mit mehreren
Einheiten auf der Grundlage der
Sequenzierungskriterien.
Einstellungsgruppe
Es besteht eine direkte Beziehung zwischen jedem
Logikeingang und der Einstellungsgruppe, die gewählt
wird. Das bedeutet, dass eine Bestätigung vom D0
Eingang SG0 (Einstellungsgruppe 0) auswählt und dass
eine Bestätigung vom D1 Eingang SG1
(Einstellungsgruppe 1) auswählt usw. Die aktive
Einstellungsgruppe verriegelt, nachdem der Eingang
ausgelesen wurde – sie kann also per Impuls gesteuert
werden. Es ist nicht notwendig, den Eingang zu halten.
Werden mehrere Eingänge zur gleichen Zeit bestätigt,
wird die Einstellungsgruppe mit der höheren Nummer
aktiviert. Ein Impuls muss für etwa eine Sekunde
anliegen, damit die Einstellungsgruppe geändert wird.
Einphasen
Überbrückung
Wenn der Set Eingang WAHR ist, schaltet der DGC-
2020HD auf die Einphasenabtastkonfiguration und
verwendet die Abtasteinstellung für
Einphasenüberbrückung (A-B oder A-C).
Drehzahl Senken
Dieses Element senkt die Drehzahleinstellung des DGC-
2020HD um bis zu 2 RPM pro Sekunde. Wenn die
Drehzahl für 30 Sekunden nicht gesenkt wird, wird die
geänderte Drehzahl im nichtflüchtigen Speicher
gesichert.
Drehzahl Erhöhen
Dieses Element hebt die Drehzahleinstellung des DGC-
2020HD um bis zu 2 RPM pro Sekunde an. Wenn die
Drehzahl für 30 Sekunden nicht erhöht wird, wird die
geänderte Drehzahl im nichtflüchtigen Speicher
gesichert.
Drehzahlbegrenzung
blockieren
Wenn dieses Element WAHR ist, blockiert es den Betrieb
des DGC-2020HD Drehzahlbegrenzungs- PID Controller.
Drehzahlbegrenzung ist beispielsweise in Systemen mit
mehreren Generatoren während der
Startsynchronisierung unerwünscht, bis die Generatoren
stabil arbeiten.
